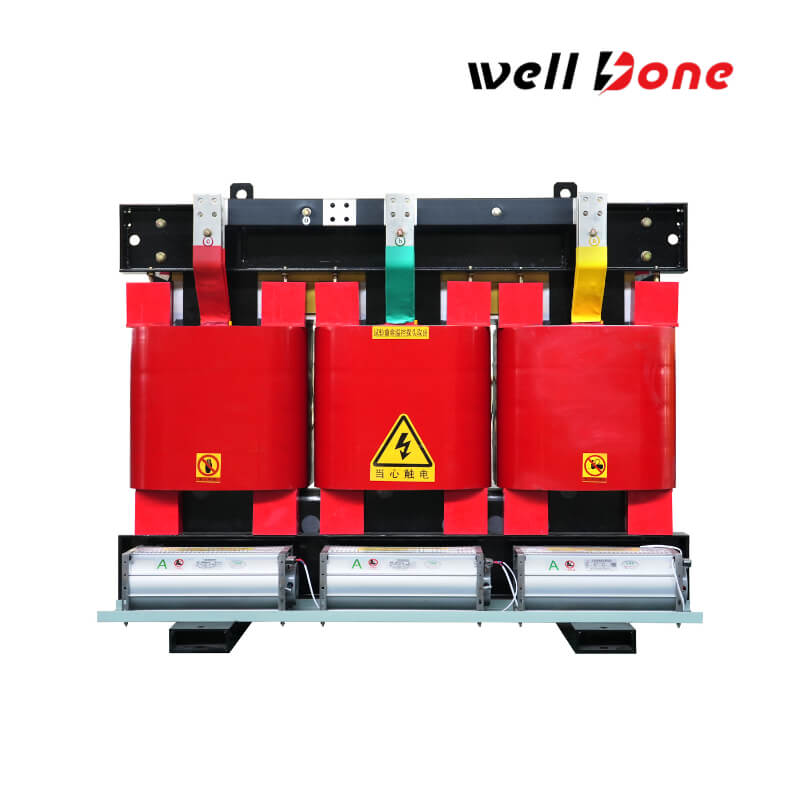

20KV 400KVA Trockentransformator

Dieser 400-kVA-Trockentransformator wurde für die Modernisierung des 20-kV-Umspannwerks im Wasserkraftwerk CHE entwickelt und ist ein Beispiel für modernste Elektrotechnik. Seine robuste, wartungsfreie Konstruktion gewährleistet einen zuverlässigen Betrieb ohne die Notwendigkeit eines Schutzgehäuses und macht ihn ideal für die Bereitstellung von 0,4-kV-Wechselstromdiensten in einer 50-Hz-Umgebung. Dieser luftgekühlte Transformator arbeitet ohne Öl und bietet eine präzise Spannungsregelung und erhöhte Sicherheit, wodurch er sich gut für anspruchsvolle industrielle und kommerzielle Anwendungen eignet.

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

Produktzubehör

Verbessern Sie die Funktionalität und Leistung Ihres 20-kV-400-kVA-Trockentransformators mit unserem umfassenden Sortiment an präzisionsgefertigten Zubehörteilen, die jeweils darauf ausgelegt sind, den Betrieb zu optimieren, Sicherheit zu gewährleisten und eine nahtlose Integration in Ihr Stromverteilungssystem zu ermöglichen.

Standardzubehör:

Bidirektionaler Wagen: Dieser Wagen ist mit Rädern in beide Richtungen und einem Verriegelungsmechanismus ausgestattet und gewährleistet mühelose Mobilität und sichere Positionierung während der Installation und Wartung.

Temperatursensoren: Ausgestattet mit mehreren PT100-Sensoren überwacht der Transformator kontinuierlich die Wicklungstemperaturen und liefert Echtzeitdaten zur Vermeidung von Schäden Überhitzung verhindern und die Betriebsintegrität sicherstellen.

Integrierte Temperatursteuereinheit: Diese Einheit ist nahtlos in das Schutz-, Signal- und Überwachungssystem des Transformators integriert und ermöglicht eine präzise Temperaturregelung und erhöht die Zuverlässigkeit des Gesamtsystems.

Hebeösen: Strategisch positionierte Hebeösen vereinfachen die Handhabung und den Transport und gewährleisten eine sichere und effiziente Bewegung während der Einrichtung und Wartung.

Neutralleiteranschluss: Ein zugänglicher Neutralleiteranschluss auf der Niederspannungsseite ermöglicht eine einfache Erdung und erhöht die Systemsicherheit während des Betriebs.

Holen Sie sich ein Angebot

Produktspezifikationen

Nennspannung

Primär 20 kV / Sekundär 0,4 kV

Transformatorkapazität

400KVA

Phasenkonfiguration

3-phasig

Standards

EN 60076

CEI 60076

IEC 60185

DIN-VDE 0414-1

Kühlsystem

Nutzt natürliche Luftkonvektion zur Wärmeableitung, wodurch externe Kühlsysteme überflüssig werden und ein effizientes Wärmemanagement gewährleistet wird.

Isoliersystem

Verwendet eine Mischung aus Epoxidharz und Quarzpulver, die eine hervorragende Feuchtigkeitsbeständigkeit und Brandsicherheit bietet und gleichzeitig einen wartungsfreien Betrieb gewährleistet.

Kernkonstruktion

Hergestellt aus verlustarmem, kaltgewalztem Siliziumstahl mit hoher magnetischer Permeabilität, wodurch Energieverluste minimiert und die Gesamteffizienz verbessert werden.

Wickeldesign

Verfügt über Kupferwicklungen mit Epoxidharzisolierung, die eine hohe mechanische Festigkeit bieten, um Kurzschlusskräften standzuhalten und eine langfristige Haltbarkeit zu gewährleisten.

Isolationsklasse

Ausgestattet mit einer Isolierung der Klasse F, die Dauerbetriebstemperaturen von bis zu 155 °C standhält.

Maximaler Anstieg der Wicklungstemperatur

Hält bei Volllastbetrieb einen maximalen durchschnittlichen Anstieg der Wicklungstemperatur von 105 °C über der Umgebungstemperatur aufrecht.

Produktanwendungen

Economy ist erschwinglicher

Versorgt Bürotürme, Einkaufszentren und Einzelhandelszentren zuverlässig mit Strom.

Gewerbekomplexe
Liefert konstante, qualitativ hochwertige Energie für Fertigungsanlagen und die Prozessindustrie.

Industrieanlagen
Bietet saubere, stabile Stromversorgung, die für sensible Computerumgebungen unerlässlich ist.

Rechenzentren und IT-Installationen
Unterstützt Schulen, Krankenhäuser und kommunale Gebäude mit robuster, zuverlässiger Energie.

Öffentliche Versorgungsinfrastruktur

Produktvorteile

Erhöhte Sicherheit

Das ölfreie Design eliminiert Brandgefahr und Umweltrisiken.

Überlegene Energieeffizienz

Fortschrittliche Konstruktion minimiert Energieverluste und senkt die Betriebskosten.

Geringer Wartungsaufwand und Langlebigkeit

Das robuste Design gewährleistet langfristige Zuverlässigkeit und minimalen Wartungsaufwand unter anspruchsvollen Bedingungen.

WellDone Leistungstransformator-Planzeichnung

FAQ

Welche Transformatorenprodukte bieten Sie an und welche Standards erfüllen diese?

Wir stellen eine vielfältige Palette von Transformatoren her, darunter ölgefüllte Verteilungstransformatoren, Trockentransformatoren, Leistungstransformatoren, dreiphasige, plattenmontierte Transformatoren, einphasige, plattenmontierte Transformatoren, Umspannwerkstransformatoren und Masttransformatoren. Unser technisches Team mit fast 20 Jahren Branchenerfahrung stellt sicher, dass unsere Designs internationalen Standards wie ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC und mehr entsprechen. Darüber hinaus verfügen viele unserer Produkte über UL-, cUL- und CSA-Zertifizierungen, die ihre Sicherheit und Leistung auf globalen Märkten bestätigen.
Wie stellen Sie die Qualität und Zuverlässigkeit Ihrer Transformatoren sicher?

Unsere Transformatoren werden unter einem strengen Qualitätsmanagementsystem hergestellt, das alle Phasen von der Materialauswahl bis zur Endprüfung abdeckt. Für jedes Produkt gilt eine Garantie von mindestens 24 Monaten, die langfristige Sicherheit und Zuverlässigkeit gewährleistet. Dieses Bekenntnis zur Qualität hat das Vertrauen globaler Kunden und führender Branchenakteure gewonnen.
Wie sind Ihre Produktionsvorlaufzeiten, Anpassungsoptionen und die globale Marktreichweite?

Für Standardmodelle beträgt unsere Produktionsvorlaufzeit in der Regel 10 bis 25 Tage und wir bieten flexible OEM/ODM-Dienste für kundenspezifische Projekte. Wir passen auch Verpackungslösungen an, um spezifische Kundenanforderungen zu erfüllen. Unsere Transformatoren werden weltweit exportiert – darunter Nordamerika, Europa, Südamerika, Australien, Asien und Afrika – mit erfolgreichen Partnerschaften mit renommierten Unternehmen. Für weitere Details oder persönlichen Support kontaktieren Sie uns bitte per E-Mail oder WhatsApp.
