Unterschiede zwischen hermetisch abgedichteten Transformatoren und Konservatortransformatoren

Einführung

Im Bereich Stromverteilung und Energieinfrastruktur Das Transformatordesign spielt eine entscheidende Rolle für die Betriebseffizienz, Langlebigkeit und Wartung. Zu den am häufigsten verwendeten Arten von Öltransformatoren gehören hermetisch abgedichtete Transformatoren  (auch als vollständig abgedichtete Transformatoren bezeichnet ) und Konservatortransformatoren  (auch als nicht vollständig abgedichtete Transformatoren bezei735fbd916d=Tel~!phoenix_var149_9!~

Dieser Artikel bietet einen umfassenden technischen Vergleich zwischen diesen beiden Designs, einschließlich Konstruktion, Leistungsmerkmalen, Anwendungen und Vorteilen.

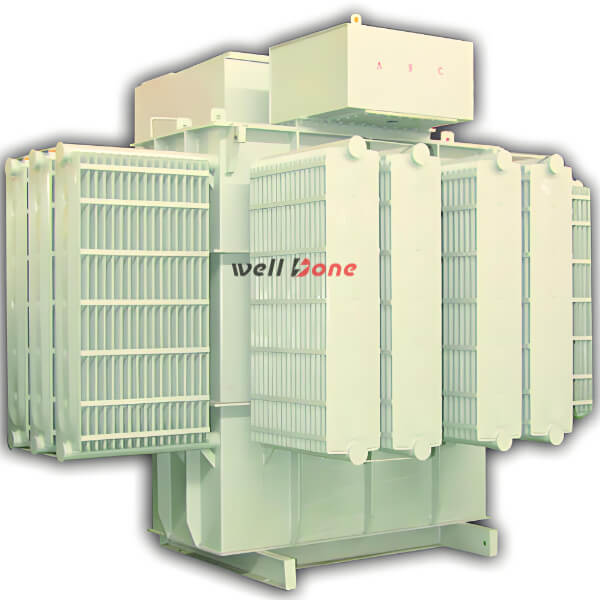

Was ist ein hermetisch versiegelter Transformator?

Definition & Struktur

A Der hermetisch abgedichtete Transformator  ist mit einem vollständig geschlossenen Tanksystem ausgestattet, das verhindert, dass Luft oder Feuchtigkeit in den Transformator eindringt. Das Isolieröl wird durch einen geschweißten Stahltank und ein internes Ausdehnungssystem – wie eine Gummiblase , aus Wellstahl oder einen flexiblen Faltenbalg – geschützt, das die durch Temperaturschwankungen verursachte Ölausdehnung aufnimmt.

Kühlung und Isolierung

• Isoliermedium : Mineralöl oder synthetisches Esteröl

• Kühlmethode : ONAN (Oil Natural Air Natural), optional ONAF (Oil Natural Air Forced)

• Expansionskontrolle : Versiegelter Faltenbalg oder Membran verhindern den Kontakt mit der Umgebungsluft

Leistungsmerkmale

• Nennspannung : Bis zu 36 kV (üblicherweise in Mittelspannungsanwendungen verwendet)

• Leistungskapazität : Typischerweise im Bereich von 50 kVA bis zu mehreren MVA

• BIL-Bewertung : Bis zu 95 kV für die 36-kV-Klasse

• Temperaturanstieg : 55 °C (Durchschnitt), 65 °C (maximaler Hotspot)

Vorteile

• Kein Eindringen von Feuchtigkeit : Das hermetische Design sorgt für eine längere Lebensdauer der Isolierung

• Minimaler Wartungsaufwand : Keine Entlüftung, kein Ausgleichsbehälter, reduzierter Wartungsaufwand

• Geeignet für raue Umgebungen : Ideal für Küsten-, Untergrund- oder feuchte Bedingungen

• Feuersichere Option : Kompatibel mit feuerhemmenden Esterölen

Einschränkungen

• Höhere Herstellungskosten : Versiegelte Designs erfordern eine komplexere Herstellung

• Eingeschränktes Ölausdehnungsvolumen : Kann die Leistung bei extremen Temperaturanstiegen einschränken

• Anspruchsvolle Reparaturen : Beim Öffnen des Tanks wird die Versiegelung beschädigt, sodass eine Stickstoffspülung und eine Vakuumbehandlung erforderlich sind

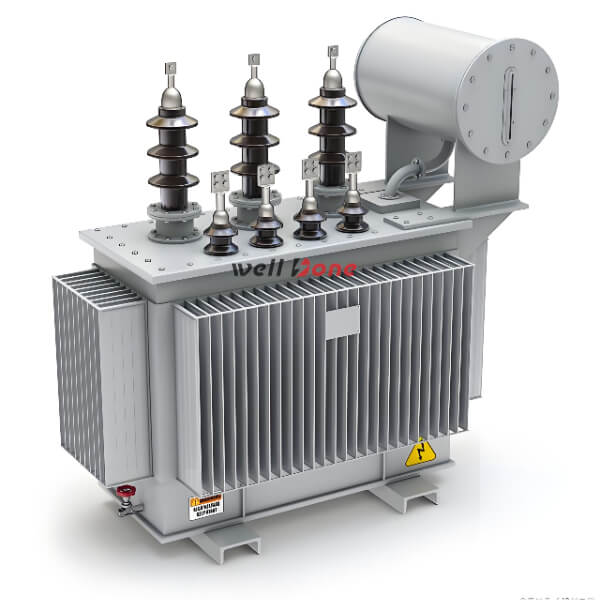

Was ist ein Konservatortransformator?

Definition & Struktur

Verwenden Sie bei einem Transformator vom Typ Ausdehnungsgefäß einen luftatmenden Ausdehnungsgefäß, um die Ölausdehnung zu steuern. Der Haupttank ist mit diesem Ölreservoir verbunden, das über einen Silikagel-Entlüfter , der Feuchtigkeit filtert, Luft mit der Umgebung austauscht.

Kühlung und Isolierung

• Isoliermedium : Mineralöl

• Kühlmethode : ONAN oder ONAF mit externen Heizkörpern

• Belüftungssystem : Luft dringt durch eine Trockenmittelkammer ein und kontrolliert die Luftfeuchtigkeit

Leistungsmerkmale

• Nennspannung : Bis zu 220 kV und mehr

• Leistungskapazität : Von 100 kVA bis über 500 MVA

• BIL-Bewertung : Bis zu 550 kV für EHV-Anwendungen

• Temperaturanstieg : 55 °C oder 65 °C, je nach Ausführung

Vorteile

• Kosteneffizient : Eine einfachere Konstruktion reduziert die Anfangsinvestition

• Bessere Handhabung der Ölausdehnung : Der Konservator bietet mehr Flexibilität bei thermischen Schwankungen

• Einfachere Inspektion und Wartung : Zugängliche Konservator- und Entlüftungskomponenten

Einschränkungen

• Kontakt mit Luft und Feuchtigkeit : Mit der Zeit lässt die Wirksamkeit der Entlüftung nach, wodurch die Gefahr einer Ölverunreinigung besteht

• Regelmäßige Wartung erforderlich : Austausch des Silikagels, Ölprüfung, Reinigung des Konservators

• Nicht ideal für verschmutzte Umgebungen : Anfällig für Luftschadstoffe

Technische Vergleichstabelle

Anwendungsszenarien

Hermetisch abgedichtete Transformatoren sind ideal für:

• Unterirdische Umspannwerke und Tunnel

• Meeres-, Küsten- oder tropische Regionen mit hoher Luftfeuchtigkeit

• Städtische oder Inneninstallationen, bei denen Brandschutz und geringer Wartungsaufwand entscheidend sind

• Anwendungen im Bereich der erneuerbaren Energien, bei denen abgedichtete und mit Esteröl gefüllte Designs bevorzugt werden

Konservatortransformatoren eignen sich am besten für:

• Umspannwerke auf Netzebene im Freien

• Hochspannungsübertragung und -verteilung

• Industriekraftwerke mit zugänglichen Wartungsteams

• Langlebige Vermögenswerte in kontrollierten Umgebungen

Abschluss

Die Wahl zwischen einem hermetisch abgedichteten Transformator ( vollständig abgedichteter Transformator ) und einem Konservator-Transformator ( nicht vollständig abgedichteter Transformator ) erfordert eine sorgfältige Bewertung Ihrer Betriebsumgebung, Wartungsfähigkeit und Spannungs-/Leistungsanforderungen. Während abgedichtete Konstruktionen einen hervorragenden Schutz und minimalen Wartungsaufwand bieten, sind Konservatortransformatoren nach wie vor die kostengünstigste und skalierbarste Wahl für große Umspannwerke und Hochspannungsanlagen.
