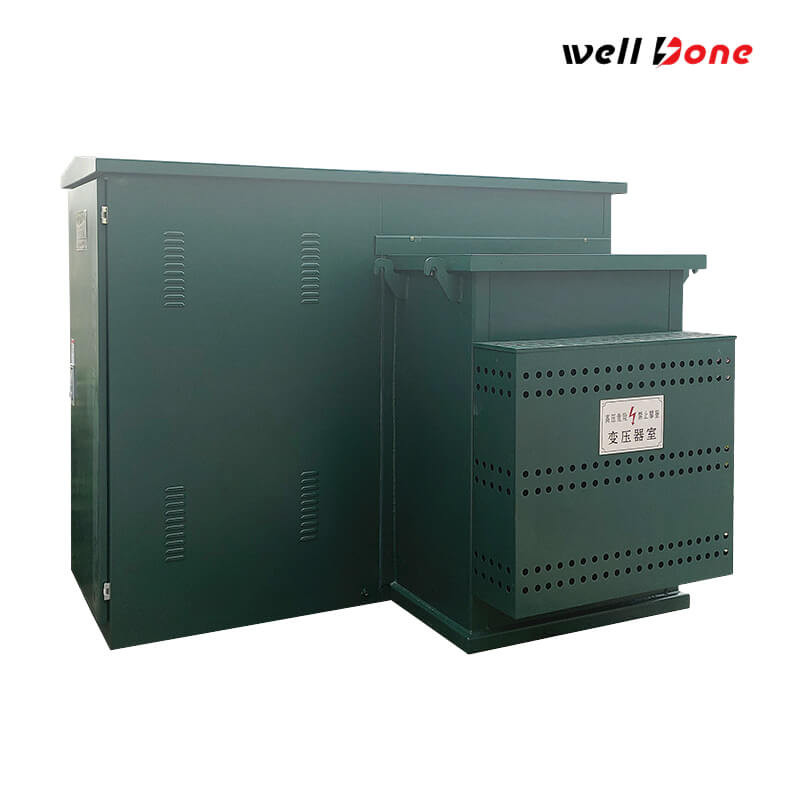

Transformateur monté sur protection monophasé 25KVA

Transformateur monté sur protection monophasé 25KVA

Le transformateur monté sur socle monophasé de 25 kVA est conçu pour fournir une alimentation fiable et rentable pour les applications résidentielles, utilitaires et commerciales légères. Conçu et construit pour dépasser les normes d'efficacité ANSI/IEEE, CSA, NEMA et DOE 2016, ce transformateur garantit des pertes minimales (efficacité de 98,63 %) tout en fonctionnant en continu sous refroidissement ONAN (huile naturelle, air naturel). Son boîtier scellé vert écume de mer protège les composants internes des intempéries, de la poussière et des altérations. Les tensions primaires sont sélectionnables sur des plages de 2,4 kV à 34,5 kV (par exemple, 24 940Y/14 400 V, 12 470Y/7 200 V), avec un changeur de prises hors circuit à cinq positions permettant un réglage de ±2×2,5 % pour une régulation fine de la tension. Les sorties secondaires incluent des options 120/240 V, 240/480 V et 347/600 V, ce qui les rend idéales pour les réseaux aériens de quartier, les maisons unifamiliales et les petits quartiers commerciaux recherchant une distribution d'énergie sûre, silencieuse et efficace.

Quantité :
Disponibilité :





Renseigner Ajouter au panier

Accessoires du produit

Porte-fusibles à baïonnette et ELSP boulonnés
Compartiments de protection à double fusible sous le couvercle avant à charnière pour un accès et un remplacement faciles.

Soupape de surpression
Évacue automatiquement l'excès de pression pour protéger le réservoir des contraintes de surpression.

Jauge de niveau d'huile magnétique
Verre de visualisation externe avec contacts d'alarme de faible niveau d'huile pour une surveillance de l'huile en temps réel.

Bac d'égouttage et vanne de vidange Le
drain inférieur intégré et la vanne d'échantillonnage captive simplifient l'échantillonnage des fluides sans déversement.

Supports et sangles de mise à la terre
Le matériel de liaison en cuivre avec cosses à fourche assure une mise à la terre fiable.

Poignée du changeur de prise et interrupteur hors circuit
Adaptateur externe pour des réglages de tension hors circuit à cinq positions ±2 × 2,5 %.

Traversées en porcelaine HT et BT
Les traversées HT (deux puits avec inserts et capuchons anti-poussière) et les traversées BT à sept trous sont pré-montées pour les câbles enfichables.

Plaque signalétique et schéma de câblage
Plaque en acier inoxydable affichant toutes les caractéristiques électriques, les données de série et la conformité CSA/UL, ainsi qu'un schéma laminé à l'intérieur de la porte battante.

Obtenez un devis

Spécifications du produit

Puissance nominale

25kVA

Options de tension primaire

2 4 940Y/14 400 V ; 12 470Y/7 200 V ; 13 200/7 620 V ; autres

Options de tension secondaire

120/240 V ; 240/480 V ; 347/600 V

Plage de prise

±2×2,5 % (hors circuit, cinq positions)

Type de connexion

Δ (Delta) / Y (Étoile)

Fréquence

60 Hz

Notation BIL (HT/BT)

125 kV / 35 kV

Méthode de refroidissement

ONAN (Huile Naturelle Air Naturelle)

Volume du fluide isolant

295 L d'huile minérale

Impédance

1,50 %

Applications du produit

L’économie est plus abordable

Desserve les maisons unifamiliales et les petits lotissements, en transformant les lignes moyenne tension en un service sécurisé 120/240 V.

Distribution aérienne résidentielle
S'intègre dans des circuits d'alimentation en boucle ou radiaux pour fournir une alimentation fiable aux charges du quartier et aux nœuds commerciaux légers.

Systèmes d'alimentation utilitaires
Réduit la tension secteur pour les centres commerciaux linéaires, les parcs de bureaux et les centres communautaires nécessitant des services triphasés de 347/600 V ou 240/480 V.

Petits complexes commerciaux et de vente au détail
Idéal pour les endroits éloignés où les équipements durables montés sur socle minimisent les déplacements de maintenance et les interruptions de service liées aux conditions météorologiques.

Avant-postes ruraux et éloignés

Avantages du produit

Efficacité énergétique supérieure

Atteint une efficacité de 98,63 % ou plus selon les critères du DOE 2016, réduisant ainsi les pertes à vide et en charge pour réduire les coûts d'exploitation mensuels.

Adaptabilité flexible de la tension

Une large sélection de robinets primaires (jusqu'à ±2 × 2,5 %) et de multiples options secondaires répondent à diverses normes de services publics et de générateurs sans personnalisation approfondie.

Conception robuste et nécessitant peu d’entretien

Le refroidissement ONAN, le réservoir scellé en acier inoxydable et les indices BIL élevés offrent des décennies de service fiable avec un entretien de routine minimal.

Dessin du plan du transformateur de puissance WellDone

FAQ

Quelle gamme de produits de transformateur proposez-vous et à quelles normes répondent-ils ?

Nous fabriquons une gamme diversifiée de transformateurs, notamment des transformateurs de distribution immergés dans l'huile, des transformateurs de type sec, des transformateurs de puissance, des transformateurs triphasés montés sur socle, des transformateurs monophasés montés sur socle, des transformateurs de sous-station et des transformateurs montés sur poteaux. Notre équipe technique, forte de près de 20 ans d'expérience dans l'industrie, garantit que nos conceptions sont conformes aux normes internationales telles que ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC, etc. De plus, bon nombre de nos produits ont obtenu les certifications UL, cUL et CSA, affirmant leur sécurité et leurs performances sur les marchés mondiaux.
Comment assurez-vous la qualité et la fiabilité de vos transformateurs ?

Nos transformateurs sont produits selon un système de gestion de qualité rigoureux couvrant chaque étape, de la sélection des matériaux aux tests finaux. Chaque produit est accompagné d'une garantie minimale de 24 mois, garantissant une sécurité et une fiabilité à long terme. Cet engagement envers la qualité a gagné la confiance des clients mondiaux et des principaux acteurs du secteur.
Quels sont vos délais de production, vos options de personnalisation et votre présence sur le marché mondial ?

Pour les modèles standards, notre délai de production est généralement de 10 à 25 jours et nous proposons des services OEM/ODM flexibles pour les projets personnalisés. Nous adaptons également les solutions d’emballage pour répondre aux exigences spécifiques des clients. Nos transformateurs sont exportés dans le monde entier, notamment en Amérique du Nord, en Europe, en Amérique du Sud, en Australie, en Asie et en Afrique, grâce à des partenariats fructueux impliquant des entreprises renommées. Pour plus de détails ou une assistance personnalisée, veuillez nous contacter par e-mail ou WhatsApp.
