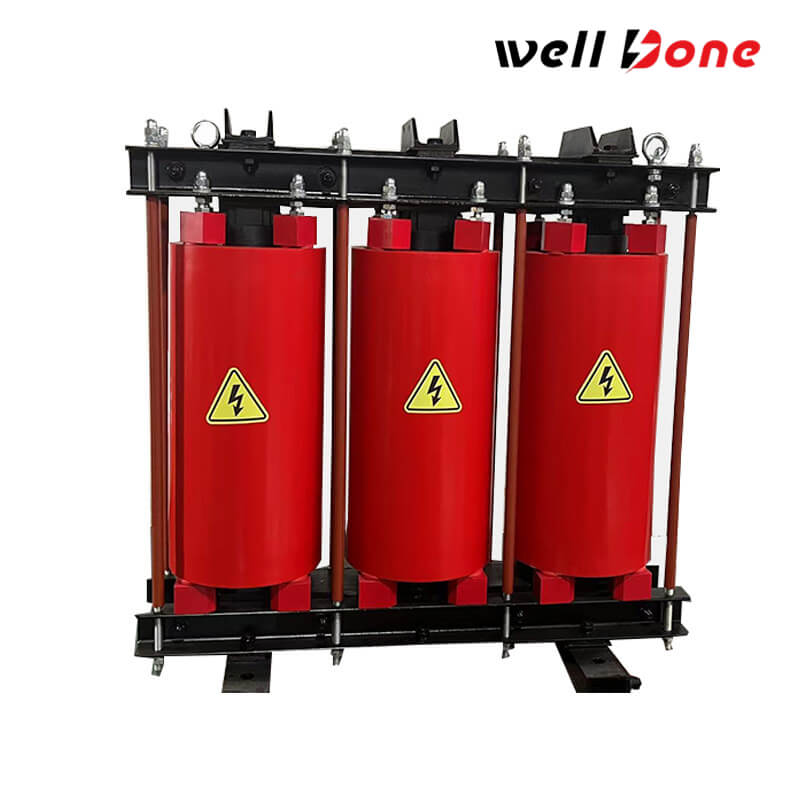

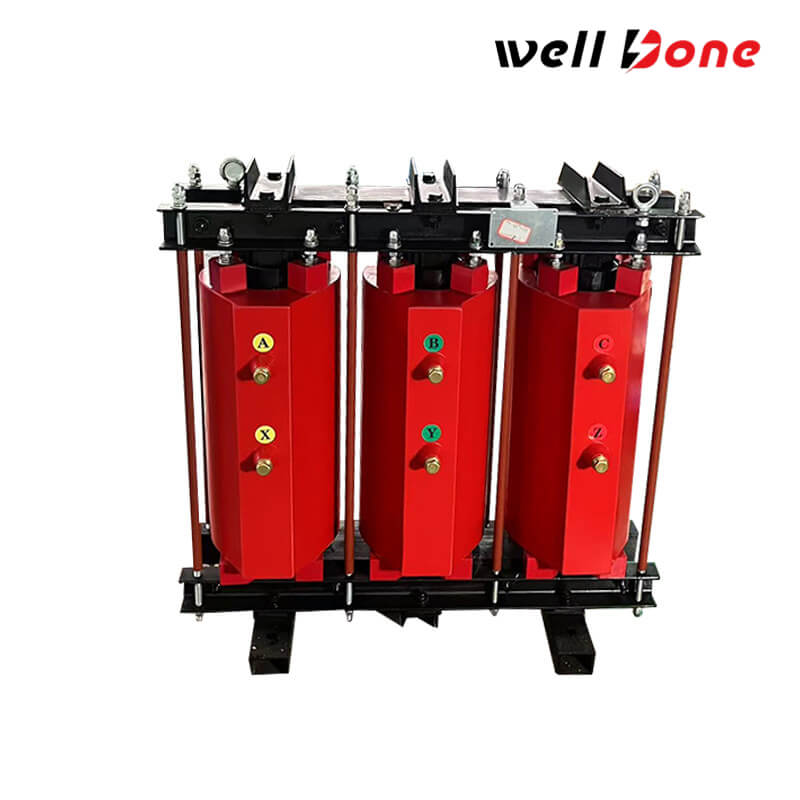

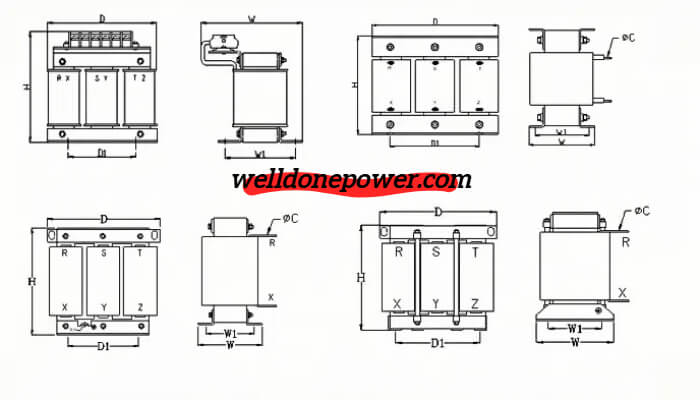

Reator de série de baixa tensão com núcleo de ferro tipo seco

Núcleo de Ferro (Núcleo de Circuito Magnético)
Construído a partir de chapas laminadas de aço silício, formando um circuito magnético fechado para aumentar a indutância. Contudo, a densidade do fluxo deve ser cuidadosamente projetada para evitar a saturação, especialmente em aplicações de baixa tensão e alta corrente.
A superfície do aço silício é revestida com verniz isolante para reduzir as perdas por correntes parasitas, e as laminações são fixadas com dispositivos de fixação ou resina epóxi para garantir estabilidade mecânica.
Características: Em reatores de baixa tensão, o núcleo de ferro é relativamente menor em tamanho e o projeto do circuito magnético prioriza a eficiência em vez do isolamento de alta tensão.

Enrolamento (Bobina)
Fabricado com condutores de cobre ou alumínio com grande área de seção transversal para acomodar cargas de alta corrente (já que aplicações de baixa tensão normalmente têm correntes mais altas).
As configurações de enrolamento são normalmente em camadas ou segmentadas, com arranjos de curvas apertadas para otimizar a utilização do espaço, mantendo canais de resfriamento adequados.
Tratamento de isolamento:
Isolamento turn-to-turn: Utiliza filme de poliéster ou DMD (filme de poliéster + tecido não tecido) para evitar pane elétrica.
Isolamento geral: Todo o enrolamento pode ser impregnado com resina epóxi para aumentar a resistência mecânica e ambiental.

Sistema de Isolamento
Isolamento entre espiras: Embora os requisitos de isolamento sejam inferiores aos dos reatores de alta tensão, eles ainda devem suportar tensões de frequência de energia e sobretensões transitórias.
Isolamento principal: A separação entre o enrolamento e o núcleo de ferro é obtida usando cartão isolante ou resina epóxi para evitar curto-circuitos.
Proteção geral: Alguns reatores são submetidos à impregnação por pressão a vácuo (VPI) para melhorar a resistência à umidade e à poluição.

Estrutura de suporte mecânico
Fixação do núcleo: O núcleo laminado é fixado com grampos metálicos ou uma estrutura de resina epóxi para suprimir ruídos de vibração.
Fixação do enrolamento: Os enrolamentos são reforçados com faixas reforçadas com fibra de vidro ou encapsulamento de resina epóxi para evitar deformações devido a forças eletromagnéticas.
Estrutura de base: Normalmente feita de aço ou liga de alumínio, proporcionando interfaces de montagem e rigidez estrutural.

Sistema de resfriamento
Resfriamento natural do ar: Baseia-se principalmente na convecção do ar, com canais de ventilação ou estruturas aletadas projetadas no enrolamento e no núcleo de ferro.
Resfriamento por ar forçado (opcional): Os reatores de alta capacidade podem incorporar ventiladores de resfriamento, mas os reatores do tipo seco de baixa tensão utilizam predominantemente resfriamento natural.

Terminais de conexão e dispositivos de saída
Os terminais de alta corrente são feitos de barramentos de cobre ou terminais de cobre estanhados, com superfícies de contato planas para minimizar a resistência de contato.
Buchas de saída ou blocos terminais isolados fornecem isolamento elétrico, com alguns projetos incorporando conexões de parafuso para fácil instalação no local.

Invólucro e proteção (opcional)
Cobertura de malha protetora: feita de grade metálica ou invólucros não metálicos, evitando a intrusão de objetos estranhos e permitindo a circulação de ar.
Design de redução de ruído:
Almofadas de amortecimento de borracha são adicionadas aos grampos centrais para reduzir o ruído de vibração.
Alguns projetos usam encapsulamento de resina epóxi para supressão geral de vibração e ruído.

Componentes de monitoramento (opcional)
Sensores de temperatura (por exemplo, termistores) são incorporados ao enrolamento para monitorar o aumento de temperatura e acionar alarmes em caso de superaquecimento.
Alguns reatores de última geração são equipados com transformadores de corrente (TCs) para monitoramento da corrente em tempo real.
