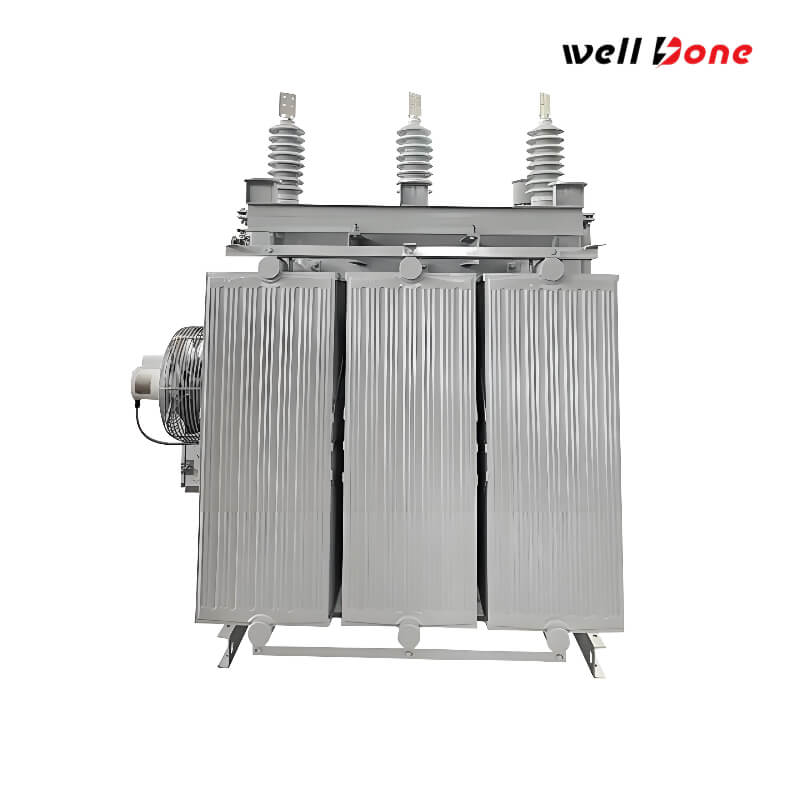

Máy biến áp điện 20/0,4KV 630kVA Ecodesign

Máy biến áp điện Ecodesign 20/0,4 kV 630 kVA là thiết bị phân phối ONAN nhỏ gọn, kín được thiết kế cho các môi trường công nghiệp và tiện ích hiện đại của Châu Âu, nơi tiết kiệm năng lượng và chi phí vòng đời thấp. Được thiết kế dưới dạng máy biến áp chứa dầu 2 cuộn dây với kết nối vectơ Dyn11, mô hình này hướng đến các điểm phân phối trung áp cung cấp cho các cụm nhà xưởng nặng, nhà máy chế biến thực phẩm, khu thương mại quy mô trung bình và khu công nghiệp. Hình dạng lõi và cuộn dây của nó giảm thiểu tổn thất từ hóa khi không tải trong khi chuyển vị dây dẫn được tối ưu hóa giữ cho tổn thất tải ở mức dòng điện định mức ở mức thấp. Thùng chứa kín và dầu cách điện khoáng chất lượng cao đáp ứng các tiêu chuẩn IEC hiện hành về hiệu suất điện môi và tuổi thọ lâu dài, với thông số kỹ thuật tăng nhiệt độ vừa phải để tối đa hóa tuổi thọ máy biến áp khi vận hành liên tục. Sản phẩm này đã được thử nghiệm theo các mục tiêu hiệu quả trong thiết kế sinh thái của EU và thường được cung cấp kèm theo các điểm tiếp xúc cảnh báo từ xa và bảng điều khiển để tích hợp vào các hệ thống SCADA hiện đại.

Số lượng:
Tình trạng sẵn có:





hỏi thăm Thêm vào giỏ

Phụ kiện sản phẩm

Phụ kiện tiêu chuẩn (được cung cấp kèm theo từng bộ)

Bộ bảo quản / bộ đệm kín (như được chỉ định) với chỉ báo mức dầu từ tính và các tiếp điểm báo động

Ống lót sứ HV & LV

(nắp trên hoặc tường bên

theo thông số kỹ thuật của khách hàng) Hộp điều khiển Marshalling/terminal

(vỏ NEMA/EN)

với các thiết bị lắp CT/rơle Van xả và van lọc

, cống với vòi mẫu và vấu nối đất Bộ giám sát máy biến áp

cơ bản (đầu ra tương tự cho nhiệt độ dầu/cuộn dây +

tiếp điểm cảnh báo kỹ thuật số)

vòi

nhà máy Bộ đổi

Phụ kiện tùy chọn/phù hợp với

khi tải (có động cơ hoặc bằng tay) hoặc bộ chọn ngắt mạch (± 2×2,5% hoặc phạm vi do khách hàng chỉ định) Máy phân

tích khí hòa tan từ xa (DGA) hoặc giám sát tình trạng dầu trực tuyến

Gói quạt để vận hành ONAF (nếu yêu cầu nhiệm vụ ngắn hạn cao hơn)

Bộ sưởi và bộ điều nhiệt cho khí hậu lạnh, bộ sưởi không gian cho tủ sắp xếp

Bộ đầu cuối cáp LV thứ cấp hoặc hộp cáp LV để đi dây dễ dàng

Thiết bị nâng và vận chuyển địa chấn, lắp trượt hoặc sửa đổi khung cơ sở

Nhận báo giá

Thông số sản phẩm

Công suất định mức

630 kVA

Tỷ số điện áp

0 kV (HV) / 0,4 kV (LV) danh nghĩa

Nhóm 55e4d3ed000bb=Nhóm kết nối

Dyn11 (Delta HV / Wye LV trung tính)

Phương pháp làm mát

ONAN (Oil Natural Air Natural) — có sẵn gói hỗ trợ quạt (ONAF) tùy chọn.

Trở kháng

6,0% ở công suất định mức (nhà sản xuất đặt cho mỗi địa điểm phối hợp)

Mất không tải

≤ 0,95 kW (mục tiêu thiết kế điển hình cho các máy thiết kế sinh thái Cấp 2 hiện đại; giá trị chính xác trên mỗi báo cáo thử nghiệm tại nhà máy).

Tổn thất tải (ở 75°C)

≈ 5,6 kW (ví dụ giá trị xuất xưởng được sử dụng để tính toán chi phí vòng đời).

Nhiệt độ tăng

Dầu trên 50°C; cuộn dây Δ ≤ 55°C (giới hạn thiết kế cho chế độ làm việc liên tục).

Cách Nhiệt & Dầu

Dầu cách điện khoáng đạt yêu cầu IEC 60296 (đã xử lý, làm sạch, đánh thủng ≥ 70 kV sau xử lý).

Tiêu chuẩn & Tuân thủ

Sê-ri IEC 60076, nhãn EN/CE nếu có và được thiết kế để đáp ứng các yêu cầu trong Quy định về thiết kế sinh thái của EU đối với máy biến áp phân phối (mục tiêu theo cấp).

Ứng dụng sản phẩm

Nền kinh tế có giá cả phải chăng hơn

được định vị là bước xuống chính cho các bộ cấp liệu cho nhà máy cấp nhiều bảng động cơ 400V, HVAC và dây chuyền sản xuất. Ứng dụng điển hình bao gồm tích hợp với MCC cục bộ, bộ khởi động mềm động cơ và bộ biến tần có hàm lượng hài ở mức vừa phải—máy biến áp được thiết kế có khả năng chịu ngắn mạch phù hợp để đối phó với dòng điện khởi động động cơ.

Phân khu công nghiệp quy mô vừa (thực phẩm / dệt may / xưởng CNC)
đóng vai trò như một máy biến áp phân phối chuyên dụng cho một cụm tòa nhà—hỗ trợ phụ tải cao điểm vào buổi tối, hệ thống điều khiển ánh sáng và các ổ sạc xe điện; thường được cung cấp cảnh báo nhiệt độ dầu/cuộn dây từ xa để xây dựng EMS.

Trung tâm năng lượng trong khuôn viên thương mại (trung tâm mua sắm, khu thương mại)
được sử dụng làm mức giảm điện áp trung bình cho bộ biến tần BESS khi cần bus 400V ổn định và đáp ứng động nhanh; được tối ưu hóa để giảm tổn hao không tải nhằm giảm tổn thất ký sinh trong thời gian nhàn rỗi.

Kết nối hệ thống lưu trữ năng lượng pin (BESS)
cung cấp các tải không thuộc CNTT (HVAC, bộ sạc UPS, máy bơm làm mát) khi cần có độ tin cậy và hành vi xâm nhập có thể dự đoán được; thường đi kèm với OLTC hoặc các vị trí nối được chỉ định trước để duy trì dung sai của bus LV dưới các điện áp lưới khác nhau.

Trung tâm dữ liệu / Phân phối ngoại vi trang trại máy chủ

Ưu điểm sản phẩm

Tuân thủ thiết kế sinh thái, chi phí vòng đời thấp

được thiết kế để đáp ứng ngưỡng hiệu quả thiết kế sinh thái của EU đối với máy biến áp phân phối - giảm tổn thất khi không tải và tải giúp giảm lãng phí năng lượng hàng năm và giảm tổng chi phí sở hữu trong suốt thời gian sử dụng của máy biến áp.

Cấu trúc mạnh mẽ, thân thiện với dịch vụ

thiết kế kín/kín giúp giảm thiểu sự xâm nhập của hơi ẩm và loại bỏ việc nạp dầu thường xuyên; sắp xếp thiết bị đầu cuối/kết nối theo mô-đun và các gói phụ kiện tiêu chuẩn giúp đơn giản hóa việc vận hành và bảo trì tại chỗ.

Giám sát và bảo vệ sẵn sàng tại hiện trường

các tiếp điểm báo động tiêu chuẩn về nhiệt độ, mức dầu và giảm áp suất cùng với việc lắp đặt dễ dàng cho thiết bị theo dõi nhiệt độ hoặc DGA trực tuyến - cho phép bảo trì dự đoán và tích hợp nhanh vào SCADA/EMS.

Bản vẽ sơ đồ máy biến áp điện WellDone

Câu hỏi thường gặp

Bạn cung cấp những loại sản phẩm máy biến áp nào và chúng đáp ứng những tiêu chuẩn nào?

Chúng tôi sản xuất nhiều loại máy biến áp bao gồm Máy biến áp phân phối ngâm trong dầu, Máy biến áp loại khô, Máy biến áp điện, Máy biến áp gắn trên tấm đệm ba pha, Máy biến áp gắn trên tấm đệm một pha, Máy biến áp trạm biến áp và Máy biến áp gắn trên cột. Đội ngũ kỹ thuật của chúng tôi, với gần 20 năm kinh nghiệm trong ngành, đảm bảo rằng các thiết kế của chúng tôi tuân thủ các tiêu chuẩn quốc tế như ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC, v.v. Ngoài ra, nhiều sản phẩm của chúng tôi đã đạt được chứng nhận UL, cUL và CSA, khẳng định tính an toàn và hiệu quả trên thị trường toàn cầu.
Làm thế nào để bạn đảm bảo chất lượng và độ tin cậy của máy biến áp?

Máy biến áp của chúng tôi được sản xuất theo hệ thống quản lý chất lượng nghiêm ngặt bao gồm mọi giai đoạn từ lựa chọn vật liệu đến thử nghiệm cuối cùng. Mỗi sản phẩm đều được bảo hành tối thiểu 24 tháng, đảm bảo độ an toàn và tin cậy lâu dài. Cam kết về chất lượng này đã giành được sự tin tưởng của khách hàng toàn cầu và các công ty hàng đầu trong ngành.
Thời gian thực hiện sản xuất, các tùy chọn tùy chỉnh và khả năng tiếp cận thị trường toàn cầu của bạn là bao nhiêu?

Đối với các mẫu tiêu chuẩn, thời gian sản xuất của chúng tôi thường là 10 đến 25 ngày và chúng tôi cung cấp các dịch vụ OEM/ODM linh hoạt cho các dự án tùy chỉnh. Chúng tôi cũng điều chỉnh các giải pháp đóng gói để đáp ứng yêu cầu cụ thể của khách hàng. Máy biến áp của chúng tôi được xuất khẩu trên toàn thế giới—bao gồm Bắc Mỹ, Châu Âu, Nam Mỹ, Úc, Châu Á và Châu Phi—với sự hợp tác thành công với các công ty nổi tiếng. Để biết thêm chi tiết hoặc hỗ trợ cá nhân, vui lòng liên hệ với chúng tôi qua email hoặc WhatsApp.
