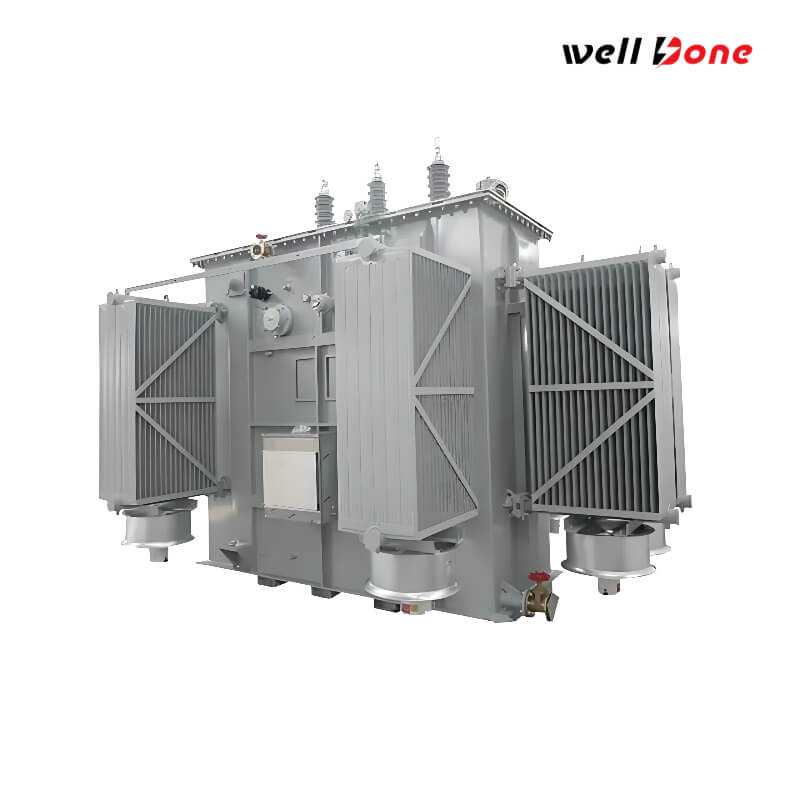

Transformator gardu gardu yang dipasang 5000kva

Trafo Gardu Induk Skid-Mounted 5000 kVA adalah solusi turnkey untuk penerapan cepat dalam jaringan distribusi tegangan menengah. Bertempat di rangka selip tugas berat, sistem ini menurunkan tegangan primer hingga 44 kV menjadi 4,16 kV (atau tingkat sekunder khusus) dengan penyesuaian keran beban ±5 % (kisaran 41,8 – 46,2 kV). Dibuat dengan standar CSA C88 dan UL/cUL, tangki konservatornya dengan pernafasan silika-gel menjaga kemurnian oli, sementara pendinginan ONAN mendukung pengoperasian 5 MVA secara berkelanjutan. Dibuat untuk instalasi luar ruangan—mulai dari stasiun pengisian daya kendaraan listrik hingga pusat data dan pembangkit energi terbarukan—transformator ini memberikan kinerja yang andal, perawatan yang rendah, dan integrasi skid-mount yang mudah untuk proyek yang memerlukan pembangunan gardu induk modular dan cepat.

Kuantitas:
Ketersediaan:





Menanyakan Tambahkan ke keranjang

Aksesori produk

Panel Kontrol & Perlindungan Terintegrasi
Relai yang telah dipasang sebelumnya, CT pengukuran, dan deteksi gangguan tanah dalam enclosure NEMA 3R.

Buchholz & Relai Tekanan
Deteksi lonjakan gas/minyak mengambang ganda dan pemantauan vakum/tekanan untuk perlindungan kesalahan.

On-Load Tap Changer (OLTC)
Digerakkan oleh motor, regulasi ±5 % dengan indikator posisi untuk penyetelan tegangan hidup.

Tangki Konservator & Pengering
Silika-gel Pernafasan menjaga minyak tetap kering; pengukur level magnetik memberi sinyal alarm oli rendah.

Rakitan Bushing HV/LV
Bushing porselen dengan rating 250 kV/75 kV BIL dengan kit terminasi kabel integral.

Radiator & Kipas Pendingin
Radiator yang dipasang dengan baut dan galvanis serta kipas start otomatis untuk tahap pendinginan ONAF yang efektif.

Perangkat Keras Pengardean & Pengangkatan
Lug grounding baja tahan karat, kantong forklift, dan braket pemasangan selip.

Katup Pembuangan & Pengambilan Sampel
Katup yang dipasang di bawah untuk pengujian dan pemeliharaan oli yang aman tanpa masuknya tangki.

Papan Nama & Diagram Pengkabelan
Pelat data yang tahan lama dan skema laminasi untuk memudahkan referensi.

Dapatkan penawaran

Spesifikasi produk

Kekuatan Dinilai

5.000 kVA (ONAN) / 5.500 kVA (ONAF)

Tegangan primer

44 kV (keran maks hingga 46,2 kV)

Tegangan sekunder

4.16 kV (dapat disesuaikan dengan 2.4 - 13.8 kV)

Tap Changer

OLTC, ±5 % dalam 5 langkah

Metode pendinginan

ONAN (standar), ONAF (opsional)

Frekuensi

60 Hz

Impedansi

6,5%

Peringkat bil

250 kV (HV) / 75 kV (LV)

Volume Minyak

3 133 L

Berat total

15.800kg

Aplikasi produk

Ekonomi lebih terjangkau

Pemasangan gardu induk secara cepat di jalur pengumpan perkotaan atau terpencil.

Node Distribusi Utilitas
Antarmuka susunan penyimpanan dengan grid untuk pencukuran puncak dan pencadangan.

Penyimpanan Energi Baterai (BESS)
Menyediakan layanan tegangan menengah dengan keandalan tinggi untuk beban kritis.

Pusat Data & Penambangan Kripto
Memasok pengisi daya cepat DC berkerumun dengan AC yang dialiri transformator stabil.

Stasiun Pengisian EV

Keuntungan Produk

Penerapan Siap Selip

Dipasang di pabrik pada rangka transportasi untuk perakitan minimal di lokasi dan commissioning cepat.

Pendinginan & kapasitas yang fleksibel

Desain ONAN menangani beban kontinu 5 MVA; kipas ONAF opsional meningkatkan kapasitas sebesar 10%.

Perlindungan & Pengendalian Terintegrasi

Panel dan relai yang telah dipasang sebelumnya mengurangi kesalahan pemasangan kabel di lapangan dan mempercepat jadwal pengaktifan.

Menggambar rencana transformator daya welldone

FAQ

Berbagai produk transformator apa yang Anda tawarkan dan standar mana yang mereka temui?

Kami memproduksi beragam transformator termasuk transformator distribusi yang diimer minyak, transformator tipe kering, transformator daya, transformator pemasangan bantalan tiga fase, transformator pemasangan bantalan fase tunggal, transformator gardu, dan transformator yang dipasang tiang. Tim teknis kami, dengan pengalaman industri hampir 20 tahun, memastikan bahwa desain kami mematuhi standar internasional seperti ANSI, IEEE, DOE, CSA, AS, AZS, Gost, IEC, dan banyak lagi. Selain itu, banyak produk kami telah memperoleh sertifikasi UL, CUL, dan CSA, menegaskan keselamatan dan kinerja mereka di pasar global.
Bagaimana Anda memastikan kualitas dan keandalan transformator Anda?

Transformer kami diproduksi di bawah sistem manajemen kualitas yang ketat yang mencakup setiap tahap dari seleksi material hingga pengujian akhir. Setiap produk dilengkapi dengan garansi minimum 24 bulan, memastikan keamanan dan keandalan jangka panjang. Komitmen terhadap kualitas ini telah mendapatkan kepercayaan pelanggan global dan pemain industri terkemuka.
Apa waktu tunggu produksi Anda, opsi kustomisasi, dan jangkauan pasar global?

Untuk model standar, waktu tunggu produksi kami biasanya 10 hingga 25 hari, dan kami menawarkan layanan OEM/ODM yang fleksibel untuk proyek -proyek yang disesuaikan. Kami juga menyesuaikan solusi pengemasan untuk memenuhi persyaratan pelanggan tertentu. Transformer kami diekspor di seluruh dunia - termasuk Amerika Utara, Eropa, Amerika Selatan, Australia, Asia, dan Afrika - dengan kemitraan yang sukses yang melibatkan perusahaan terkenal. Untuk detail lebih lanjut atau dukungan yang dipersonalisasi, silakan hubungi kami melalui email atau whatsapp.
