Chất cách điện cánh tay tổng hợp

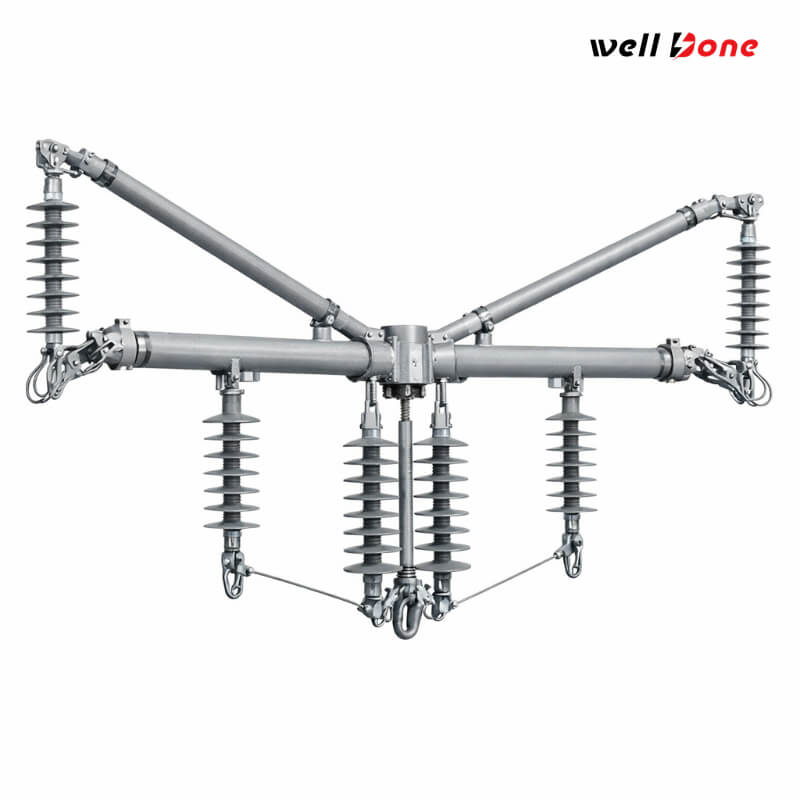

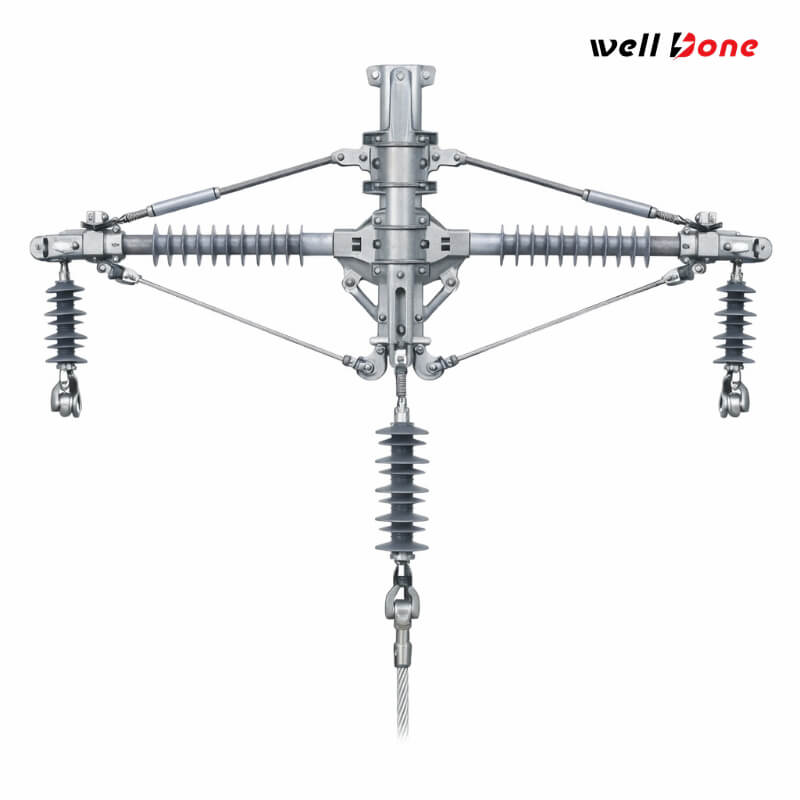

Chất cách điện tay đòn bằng composite là một hệ thống tay đòn cách điện bằng hỗn hợp được sử dụng trên các kết cấu truyền động trên cao để thay thế các tay đòn bằng thép và dây treo truyền thống. Nó giúp các dự án đường dây nhỏ gọn và trang bị thêm bằng cách hạ thấp chiều cao kết cấu, cải thiện khoảng sáng gầm xe và giảm dấu chân trên đường trong khi vẫn giữ cho dây dẫn được cách điện an toàn với tháp. Được xây dựng như một hệ thống cơ và điện chứ không phải là một bộ phận duy nhất, nó phải chịu được gió, băng, ô nhiễm và tải dây dẫn không cân bằng trong khi vẫn duy trì hiệu suất cách nhiệt lâu dài, độ bền kết cấu và mức bảo trì thấp.
Tình trạng sẵn có:
Số lượng:
nút chia sẻ telegram
nút chia sẻ Snapchat
nút chia sẻ kakao
nút chia sẻ facebook
nút chia sẻ twitter
nút chia sẻ dòng
nút chia sẻ wechat
nút chia sẻ Linkedin
nút chia sẻ Pinterest
nút chia sẻ whatsapp
chia sẻ nút chia sẻ này

Phụ kiện sản phẩm

Vòng phân cấp và vòng hồ quang được sử dụng ở phía điện áp cao để kiểm soát ứng suất điện trường và giúp quản lý hành vi hồ quang xung quanh phần cứng cánh tay đòn. Một thiết kế trang bị thêm đã được công bố sử dụng vòng hồ quang tích hợp để điều khiển hồ quang và phân loại điện trường.

Các sừng hồ quang hoặc các quả cầu hồ quang có thể được thêm vào phía bảo vệ hồ quang của kết cấu, với các thiết kế đã được công bố đặt chúng hướng lên trên để cải thiện chuyển động của hồ quang và độ nổi nhiệt.

Phần cứng treo, liên kết và ách kết nối bó dây dẫn với nút tay đòn cách điện khi cần giảm tải hoặc điều khiển xoay. Một thỏa thuận trang bị thêm đã được công bố sử dụng cụm đính kèm dây dẫn được treo tự do để cân bằng tải trọng dọc và khoảng sáng gầm xe.

Bộ dụng cụ bắt bu lông, phần cứng mặt bích và phụ kiện đầu cuối được sử dụng để khớp với kiểu gắn tháp và cố định cụm lắp ráp tại các điểm lắp tay đòn ban đầu. Thiết kế trang bị thêm được thiết kế để phù hợp với kiểu khoan lỗ bu-lông của kết nối tháp hiện có.

Thông số sản phẩm

Loại sản phẩm
Cụm tay đòn cách điện composite cho đường dây truyền tải trên không.
Cấu hình điển hình
Chữ V đôi, cột trụ có giằng, xoay ngang chữ V và đế cố định chữ V ngang.
Ứng dụng điện áp được công bố
Các công trình đường dây 132 kV, 230 kV, 275 kV, 400 kV.
Thành viên cốt lõi/cấu trúc
Các bộ phận polyme gia cố bằng sợi thủy tinh được sử dụng làm phần tử cách điện chịu tải.
Vật liệu nhà ở
Vỏ bằng cao su silicon có cấu hình nhà kho chịu được thời tiết.
Cơ sở thiết kế cơ khí
Tải trọng kết hợp theo chiều dọc, chiều ngang và chiều dọc được sử dụng để đánh giá tổ hợp.
Yêu cầu về khả năng phục vụ
Độ lệch dọc do tĩnh tải giới hạn ở mức 5% chiều dài uốn cong.
Cuộc sống thiết kế
Ít nhất 50 năm trong đặc điểm kỹ thuật tiện ích được công bố.
Dung lượng kết nối
Yêu cầu cánh tay chéo tiện ích được công bố bao gồm công suất kết nối 40 kN ở kết nối M16 và công suất xoắn 3,0 kNm.
Hiệu suất môi trường
Chịu được các tác nhân tự nhiên, tấn công sinh học, hư hại do hỏa hoạn, theo dõi, hồ quang dải khô và phân tách trong suốt tuổi thọ thiết kế.

Ứng dụng sản phẩm

Nền kinh tế có giá cả phải chăng hơn

Ưu điểm sản phẩm

Biểu tượng biểu tượng

Dấu chân cấu trúc nhỏ hơn

Các thiết kế tay đòn bằng composite có thể thay thế các bộ dây treo và tay đòn truyền thống, giúp giảm chiều cao của tháp và nhu cầu về lộ giới đồng thời cải thiện khoảng sáng gầm.

Biểu tượng biểu tượng 2

Hiệu suất điện và cơ mạnh mẽ trong một tổ hợp

Thiết kế này kết hợp khả năng cách nhiệt, kiểm soát hiện trường và khả năng chịu tải, với công trình đã xuất bản cho thấy khả năng bảo vệ hồ quang, phân loại và thử nghiệm tải kết hợp trong các dự án trang bị thêm.

Biểu tượng biểu tượng 1

Độ bền ngoài trời lâu dài

Các yêu cầu về tiện ích nhấn mạnh đến tuổi thọ thiết kế 50 năm, chi phí bảo trì thấp, khả năng chống cháy và tác động của môi trường cũng như không có sự phân tách trong thời gian sử dụng.

Bản vẽ sơ đồ cách điện cánh tay chéo bằng composite WellDone


Câu hỏi thường gặp

  • Chất cách điện cánh tay chéo tổng hợp được sử dụng để làm gì?
    Được tạo bằng Sketch.
    形状 Được tạo bằng Sketch.
    Nó được sử dụng để thay thế dây cách điện và tay đòn truyền động thông thường bằng cấu trúc cách điện nhỏ gọn hỗ trợ dây dẫn và cải thiện khe hở.
  • Nó thường được sử dụng ở điện áp nào?
    Được tạo bằng Sketch.
    形状 Được tạo bằng Sketch.
    Các ứng dụng đã công bố bao gồm các dự án truyền tải trên không 132 kV, 230 kV, 275 kV và 400 kV.
  • Tại sao nên chọn thiết kế tổng hợp?
    Được tạo bằng Sketch.
    形状 Được tạo bằng Sketch.
    Nó giúp giảm bớt lộ trình, cải thiện khoảng sáng gầm và mang lại hiệu suất mạnh mẽ trong môi trường ngoài trời khắc nghiệt với nhu cầu bảo trì thấp hơn.
