Freileitungsverteilungssysteme: Praktischer Leitfaden für Transformatorhersteller

Einführung

Freileitungssysteme bleiben in vielen Regionen das Rückgrat der Stromversorgung – von dichten Vorstadteinspeisungen bis hin zu ausgedehnten ländlichen Netzen. Für Transformatorenhersteller ist ein tiefes, praktisches Verständnis davon, wie diese Systeme konstruiert und betrieben werden, von entscheidender Bedeutung: Es beeinflusst die Produktspezifikationen, die mechanischen Schnittstellen, die Auswahl von Schutzzubehör und die Kundendienste, die die langfristige Zuverlässigkeit bestimmen. In diesem Artikel werden die technischen und betrieblichen Prioritäten erläutert, die bei der Versorgung von Transformatoren in Freileitungsnetzen wichtig sind.

Was „Overhead-Verteilungssystem“ in der Praxis bedeutet

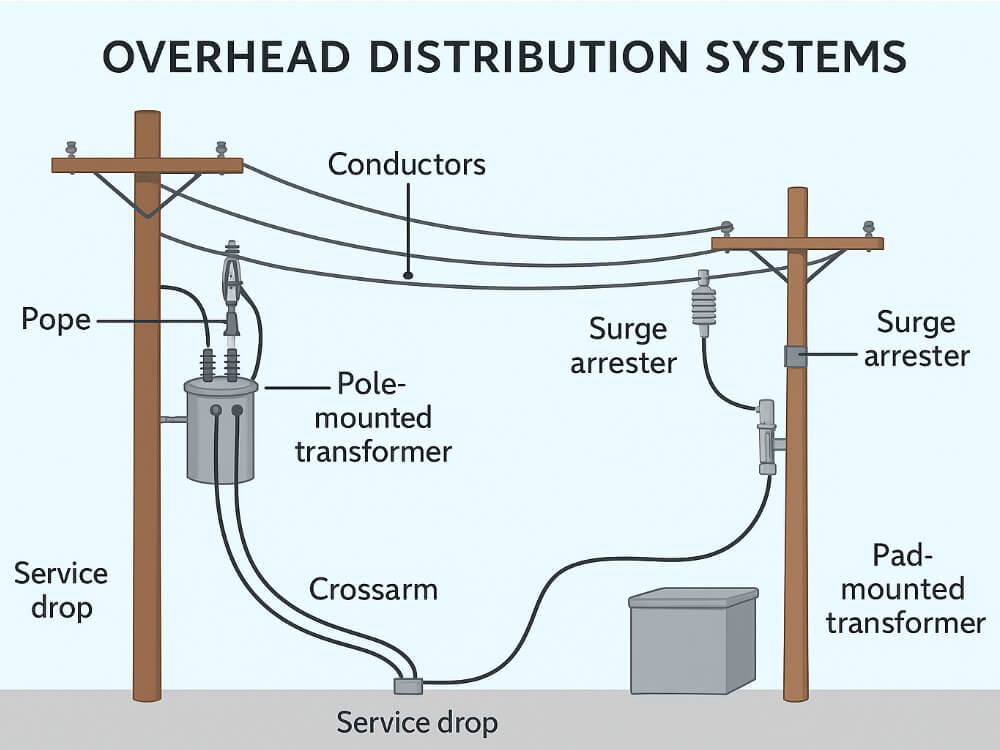

Ein Freileitungssystem transportiert Mittel- oder Niederspannungsstrom entlang der Luftinfrastruktur – Masten, Traversen, Isolatoren und Leiterspannweiten – bis hin zu Versorgungsanschlüssen und Kundenzählern. Im Vergleich zu unterirdischen Systemen lassen sich Freileitungsnetze schneller installieren und modifizieren, erfordern jedoch eine Robustheit der Komponenten gegenüber Witterungseinflüssen, Wildtieren, mechanischer Belastung und vorübergehenden Überspannungen. Für Hersteller sind die elektrischen und mechanischen Schnittstellen, an denen der Transformator auf die Leitung trifft, die wichtigsten Merkmale.

Typische Komponenten und Spannungsklassen

Wichtige Systemelemente, die mit Transformatoren interagieren:

• Stangen und Traversen: mechanische Befestigungspunkte für Masttransformatoren und zugehörige Hardware.

• Leiter: ACSR-, AAC- oder Kupferleiter mit Phase und Neutralleiter.

• Ausschnitte/Sicherungsbaugruppen: Schutzvorrichtungen, die oft direkt neben Masttransformatoren angebracht sind.

• Wiedereinschaltgeräte, Trennschalter und Schalter: werden zum Trennen und automatischen Wiederherstellen von Einspeisungen verwendet.

• Überspannungsableiter und Erdungssysteme: Schützen Sie Transformatoren vor Blitz- und Schaltüberspannungen.

• Serviceanschlüsse und Zähler: Endkundenschnittstelle, normalerweise an der Niederspannungssekundärseite.

Die Spannungsklassen variieren je nach Region, aber übliche Mittelspannungsverteilungsebenen umfassen 4,16 kV, 11 kV, 12,47 kV, 13,8 kV und 33 kV; Zu den Sekundärspannungen, die üblicherweise von Verteilungstransformatoren geliefert werden, gehören einphasige 120/240-V- oder dreiphasige 400/230-V-/480/277-V-Systeme. Transformatoren müssen so spezifiziert werden, dass sie den lokalen Systemspannungen und Vektorgruppen entsprechen.

Rolle und Arten von Transformatoren in Freileitungssystemen

Transformatoren erfüllen drei wesentliche Funktionen bei der Freileitungsverteilung: Spannungsreduzierung, Systemisolierung und Lastausgleich. Typische verwendete Typen:

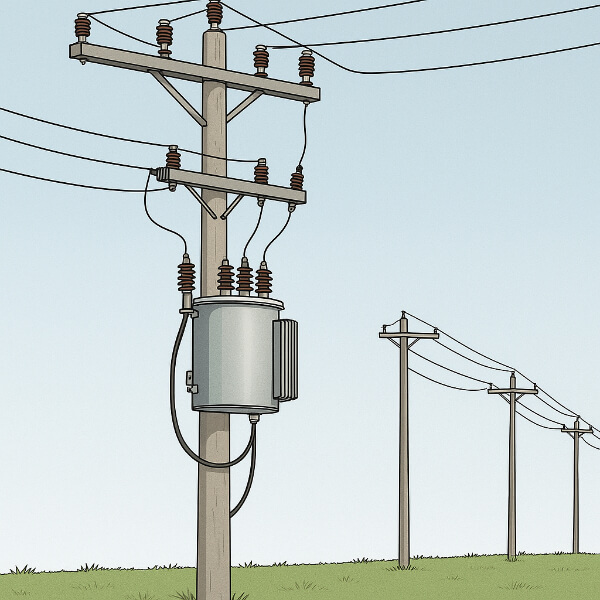

• Mastmontierte Einphasentransformatoren: üblich für Haushaltsanschlüsse; Die Standard-kVA-Größen reichen von kleinen Dienstleistungen bis hin zu 50 kVA für ländliche Einspeisungen.

• Mastmontierte Dreiphasen-Einheiten oder gebündelte Einphasen-Einheiten: für gewerbliche oder leichte Industrielasten.

• Auf dem Boden montierte (bodenmontierte) Transformatoren: werden in dichteren oder städtischen Übergängen zwischen Freileitungen und U-Bahnen verwendet.

• Trockenausführung vs. Ausführung mit Ölbad: Auswahl basierend auf Brandrisiko, Umgebungsbedingungen und Betriebsumgebung.

Der Fertigungsschwerpunkt sollte auf mechanischen Montagestandards für Masthalterungen, Kompatibilität mit Standardausschnitten, robustem Buchsendesign für Überkopfisolatoren und klar gekennzeichneten sekundären Anschlussanordnungen für Serviceanschlüsse liegen.

Design- und Fertigungsprioritäten für den Bereich

Priorisieren Sie bei der Entwicklung von Produkten für die Overhead-Verteilung Folgendes:

1. Mechanische Kompatibilität und Robustheit

• Standardisierte Montage- (Aufhängeösen, Bolzenmuster) und Hebeanordnungen.

• Korrosionsbeständige Oberflächen und UV-stabile Beschichtungen für eine lange Lebensdauer im Außenbereich.

2. Elektrische Leistung und Wärmekapazität

• Genaue kVA-Werte mit realistischen Überlasteigenschaften für zyklische ländliche Lasten.

• Geringe Leerlauf- und Lastverluste zur Reduzierung der Betriebskosten über den gesamten Lebenszyklus.

3. Schutz und Zubehörintegration

• Vorkehrungen für Sicherungssitze, Überspannungsableitermontage, Druckentlastungsvorrichtungen und Schmelzsicherungen.

• Zugänglichkeit für Sicherungswechsel und sichere Wartung an unter Spannung stehenden Masten.

4. Isolierung und Impulsfestigkeit

• Geeignete BIL-Bewertungen und Vollwellen-/Impulstests für Regionen, die anfällig für Blitze und Schalttransienten sind.

5. Überwachung und Remote-Fähigkeit

• Optional integrierte RTDs, Thermostatkontakte, Ölstandsensoren oder kommunikationsbereite Schnittstellen (MODBUS/RS485, drahtlos) zur Unterstützung der vorausschauenden Wartung.

Schutzkoordination und Systeminteraktion

Die Auswahl des Transformators muss mit vor- und nachgeschalteten Schutzgeräten abgestimmt werden:

• Sicherungskoordination: Wählen Sie Transformatoren aus, deren Durchgangsfehlerfestigkeit und Einschaltstromeigenschaften mit den Polabschaltungen und dem Abzweigschutz harmonieren, sodass Fehler ohne unnötige Transformatorschäden behoben werden.

• Wiedereinschalteinstellungen: Machen Sie sich mit Wiedereinschaltintervallen und der Logik des Trennschalters vertraut – Wiedereinschaltung bei permanenten Fehlern kann Transformatoren belasten.

• Erdungsstrategie: Die Erdung des Neutralleiters auf der Sekundärseite (fest, impedant oder isoliert) wirkt sich auf Fehlerströme und Schutzeinstellungen aus. Sorgen Sie bei Bedarf für einen klaren Zugang zum Neutralleiteranschluss.

Hersteller sollten als Teil der Produktdokumentation für Systemingenieure empfohlene Schutzkurven, Einschaltstromdaten und Grenzwerte für die Kurzschlussfestigkeit bereitstellen.

Installation, Wartung und Zuverlässigkeit vor Ort

Eine praktische Installations- und Wartungscheckliste für Overhead-Anwendungen:

• Überprüfen Sie die mechanischen Montagemaße und Drehmomentwerte für Befestigungselemente.

• Bestätigen Sie vor der Inbetriebnahme die korrekte Phasendrehung und Transformator-Vektorgruppe.

• Stellen Sie sicher, dass Überspannungsableiter und -sicherungen gemäß den örtlichen Gepflogenheiten installiert werden.

• Planen Sie regelmäßige Inspektionen auf Korrosion, Öllecks (bei ölgefüllten Fahrzeugen), thermische Hotspots und lose Verbindungen ein; Wir empfehlen gegebenenfalls DGA- oder Öl-Dielektrizitätstests.

• Geben Sie klare Anweisungen für den sicheren Austausch von Sicherungen und die Wartung der Mastspitze.

Proaktive Wartungsanleitung, gepaart mit optionaler Fernüberwachung, verlängert die Lebensdauer erheblich und reduziert den Notfallaustausch.

Umwelt-, Regulierungs- und Marktaspekte

Transformatordesigns für Freileitungssysteme müssen den relevanten regionalen Standards (IEC, IEEE/NEMA oder lokalen Vorschriften) und Umweltvorschriften bezüglich Öleindämmung und -emissionen entsprechen. In dichten städtischen Märkten bevorzugen Kunden möglicherweise trockene oder versiegelte Tankkonstruktionen, um das Brandrisiko zu verringern. Stellen Sie für Exportmärkte konfigurierbare Optionen für lokale Spannungen, Vektorgruppen und Schutzzubehör bereit.

Aufkommende Trends sollten Hersteller im Auge behalten

• Intelligente Sensoren und Cloud-Analysen für den Anlagenzustand und die vorausschauende Wartung.

• Materialverbesserungen (hochwertige Siliziumstähle und verlustarme Kerne) für geringere Verluste.

• DER-Kompatibilität – erhöhte Solar- und Speicherkapazität auf dem Dach verändert Lastprofile; Transformatoren müssen gegenüber bidirektionalen Strömen und Oberschwingungen robust sein.

• Kompakte, wartungsfreundliche Designs für die Mastmontage , die den Aufwand für den Aufstieg minimieren und die Wartung der Sicherungen vereinfachen.

Abschluss

Für Transformatorhersteller : Der Erfolg bei der Versorgung von Freileitungsverteilungssystemen hängt von technischen Produkten ab, die genau auf die Realität vor Ort abgestimmt sind: standardisierte mechanische Schnittstellen, schutzbereites elektrisches Design, Robustheit gegenüber Umwelteinflüssen und Optionen für die Überwachung. Durch die Bereitstellung klarer technischer Daten, empfohlener Schutzkoordinationen und praktischer Installationsanleitungen wird ein Produkt für zuverlässige Feldleistung und starke Kundenakzeptanz positioniert.
