Повітряні розподільні системи: Практичний посібник для виробників трансформаторів

вступ

Повітряні розподільні системи залишаються основою доставки електроенергії в багатьох регіонах — від щільних приміських фідерів до великих сільських мереж. Для виробників трансформаторів важливо глибоке практичне розуміння того, як ці системи розроблені та працюють: це інформує про специфікації продукту, механічні інтерфейси, вибір аксесуарів для захисту та післяпродажне обслуговування, що визначає довгострокову надійність. У цій статті розглядаються технічні та експлуатаційні пріоритети, які мають значення при постачанні трансформаторів у повітряні розподільні мережі.

Що на практиці означає 'розподільна система'.

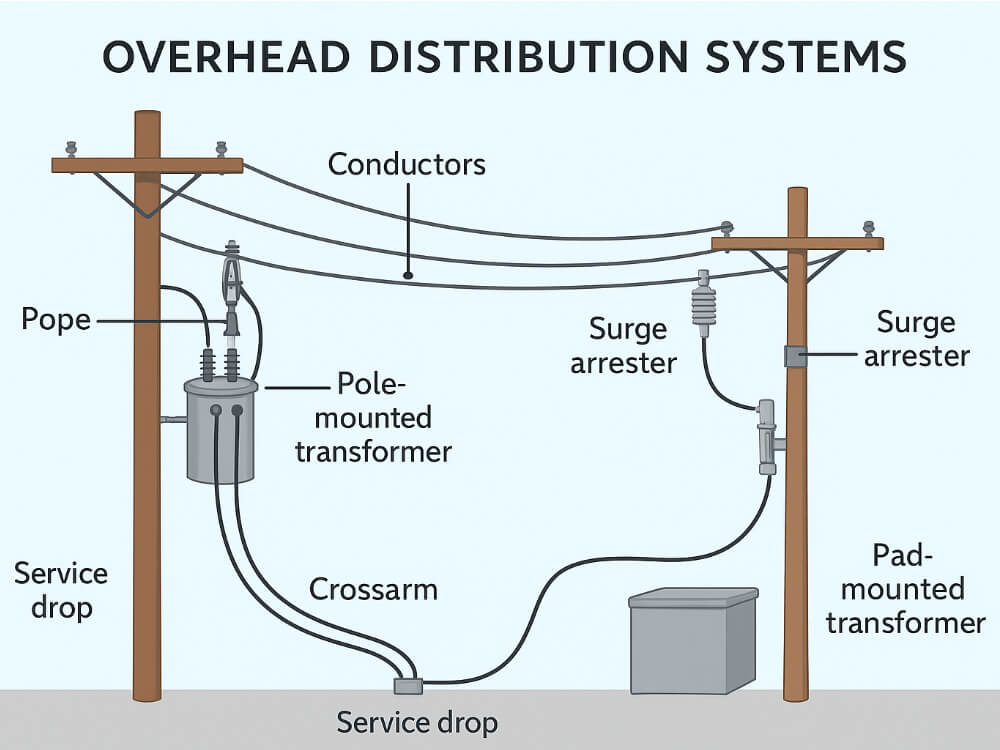

Повітряна розподільна система транспортує електроенергію середньої або низької напруги вздовж повітряної інфраструктури — стовпів, поперечин, ізоляторів і прольотів провідників — до опорних пунктів і лічильників. Порівняно з підземними системами, повітряні мережі швидше встановлюються та модифікуються, але вони вимагають, щоб компоненти були стійкими до погодних умов, дикої природи, механічних навантажень та перехідних перенапруг. Для виробників найбільш важливими характеристиками є електричні та механічні інтерфейси, де трансформатор зустрічається з лінією.

Типові компоненти та класи напруги

Основні елементи системи, які взаємодіють з трансформаторами:

• Стовпи та поперечини: механічні точки кріплення для трансформатори, що встановлюються на стовпах , і відповідне обладнання.

• Провідники: ACSR, AAC або мідні провідники з фазою та нейтраллю.

• Вирізи/збірки запобіжників: захисні пристрої часто встановлюються безпосередньо поруч із встановленими на стовпі трансформаторами.

• Повторне вмикання, секціонатори та перемикачі: використовуються для ізоляції та автоматичного відновлення фідерів.

• Обмежувачі перенапруги та системи заземлення: захищають трансформатори від блискавки та комутаційних перенапруг.

• Обслуговування та лічильники: кінцевий інтерфейс клієнта, як правило, на вторинній мережі низької напруги.

Класи напруги залежать від регіону, але загальні рівні розподілу середньої напруги включають 4,16 кВ, 11 кВ, 12,47 кВ, 13,8 кВ і 33 кВ; Вторинна напруга, яка зазвичай постачається розподільними трансформаторами, включає однофазні 120/240 В або трифазні 400/230 В / 480/277 В системи. Трансформатори повинні відповідати напрузі локальної системи та групам векторів.

Роль і види трансформаторів у повітряних системах

Трансформатори виконують три важливі функції в системі розподілу: зниження напруги, ізоляція системи та балансування навантаження. Типові типи, що використовуються:

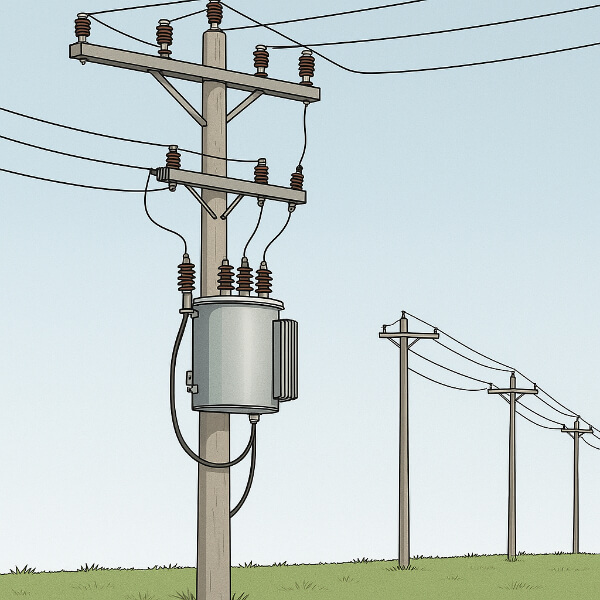

• Однофазні трансформатори, встановлені на стовпі: звичайні для житлових кранів; стандартні розміри кВА коливаються від малих послуг до 50 кВА для сільських фідерів.

• Трифазні блоки, встановлені на стовпі, або однофазні агрегати, що кріпляться на стовп: для комерційних або легких промислових навантажень.

• Трансформатори, що монтуються на майданчику (встановлюються на землі): використовуються в щільних або міських переходах над землею до підземних.

• Конструкції сухого типу проти занурених у масло конструкцій: вибрано на основі ризику пожежі, екологічних обмежень та умов експлуатації.

Виробництво має включати стандарти механічного кріплення для опорних кронштейнів, сумісність стандартних вирізів, надійну конструкцію втулки для підвісних ізоляторів і чітко позначені вторинні схеми розташування клем для обслуговування.

Пріоритети проектування та виробництва для галузі

Розробляючи продукти для розподілу накладних витрат, віддайте пріоритет наступному:

1. Механічна сумісність і міцність

• Стандартизоване кріплення (підвісні вуха, шаблони болтів) і механізми підйому.

• Корозійно-стійке покриття та стійке до ультрафіолетового випромінювання покриття для тривалого використання під відкритим небом.

2. Електричні характеристики та теплова потужність

• Точні показники кВА з реалістичними характеристиками перевантаження для циклічних сільських навантажень.

• Низькі втрати холостого ходу та навантаження, щоб зменшити експлуатаційні витрати протягом усього життєвого циклу.

3. Захист і інтеграція аксесуарів

• Забезпечення гнізд запобіжників, монтажу розрядника перенапруги, пристроїв скидання тиску та плавких вставок.

• Доступність для заміни запобіжника та безпечного обслуговування на опорах під напругою.

4. Ізоляція та стійкість до імпульсів

• Відповідні рейтинги BIL і тестування повної хвилі/імпульсу для регіонів, схильних до блискавки та перехідних процесів.

5. Моніторинг і віддалена можливість

• Додаткові вбудовані RTD, контакти термостата, датчики рівня масла або готові для зв’язку інтерфейси (MODBUS/RS485, бездротові) для підтримки прогнозованого технічного обслуговування.

Координація захисту та взаємодія системи

Вибір трансформатора повинен узгоджуватися з захисними пристроями перед і після:

• Координація запобіжників: вибирайте трансформатори, характеристики стійкості до замикання та пускові характеристики яких узгоджуються з відключеннями полюсів і захистом фідерів, щоб усунути несправності без непотрібного пошкодження трансформатора.

• Налаштування повторного вмикання: зрозумійте інтервали повторного вмикання та логіку секційного блоку — повторне вмикання при постійних несправностях може навантажувати трансформатори.

• Стратегія заземлення: заземлення нейтралі на вторинній обмотці (суцільній, імпедансній або ізольованій) впливає на струми пошкодження та налаштування захисту; забезпечити чіткий нейтральний доступ до терміналу, коли це необхідно.

Виробники повинні надавати рекомендовані криві захисту, дані про пускові напруги та межі стійкості до короткого замикання як частину документації продукту для системних інженерів.

Монтаж, технічне обслуговування та надійність у польових умовах

Практичний контрольний список встановлення та технічного обслуговування для навісних додатків:

• Перевірте механічні монтажні розміри та значення моменту затягування для кріплень.

• Перед введенням в експлуатацію перевірте правильне чергування фаз і векторну групу трансформатора.

• Переконайтеся, що розрядники перенапруги та відсіки встановлені відповідно до місцевої практики.

• Плануйте періодичні перевірки на наявність корозії, витоків масла (для маслонаповнених), температурних точок і ослаблених з'єднань; рекомендувати випробування діелектрика DGA або масла, де це необхідно.

• Надайте чіткі інструкції щодо безпечної заміни запобіжника та обслуговування наконечника.

Профілактичні вказівки з технічного обслуговування в поєднанні з додатковим дистанційним моніторингом значно подовжують термін служби та зменшують кількість аварійних замін.

Екологічні, нормативні та ринкові міркування

Конструкції трансформаторів для підвісних систем повинні відповідати відповідним регіональним стандартам (IEC, IEEE/NEMA або місцевим нормам) і екологічним правилам щодо утримання масла та викидів. На густонаселених міських ринках клієнти можуть віддати перевагу сухим або герметичним резервуарам, щоб зменшити ризик пожежі. Для експортних ринків надайте настроювані опції для локальної напруги, векторних груп і аксесуарів захисту.

Виробникам варто стежити за новими тенденціями

• Розумні датчики та хмарна аналітика для справності активів і прогнозованого обслуговування.

• Удосконалення матеріалів (високоякісна кремнієва сталь і сердечники з низькими втратами) для зниження втрат.

• Сумісність з DER — збільшення сонячної енергії на даху та зберігання змінює профілі навантаження; трансформатори повинні бути стійкими до двонаправлених потоків і гармонік.

• Компактні, зручні в обслуговуванні конструкції на стовпах , які мінімізують час, необхідний для підйому, і спрощують обслуговування запобіжників.

Висновок

для виробники трансформаторів , успіх в обслуговуванні повітряних розподільних систем залежить від інженерних продуктів, які тісно відповідають польовим реаліям: стандартизовані механічні інтерфейси, готова до захисту електрична конструкція, стійкість до навколишнього середовища та можливості моніторингу. Надання чітких технічних даних, рекомендована координація захисту та практичні вказівки щодо встановлення позиціонують продукт для надійної роботи в польових умовах і міцного сприйняття клієнтами.
