Der endgültige Leitfaden für Gussharztransformatoren: Design, Vorteile und Anwendungen

Da die weltweite Nachfrage nach zuverlässiger, wartungsarmer Stromverteilung wächst, Gießharztransformatoren haben sich für viele industrielle und gewerbliche Anlagen als Lösung der Wahl herausgestellt. Im Gegensatz zu herkömmlichen ölgefüllten Einheiten verwenden diese Trockentransformatoren Epoxidharz sowohl als Isolierung als auch als strukturelle Stütze. In diesem Artikel werden ihre Konstruktion, technische Vorteile, reale Anwendungen, Installationsrichtlinien und zukünftige Trends untersucht.

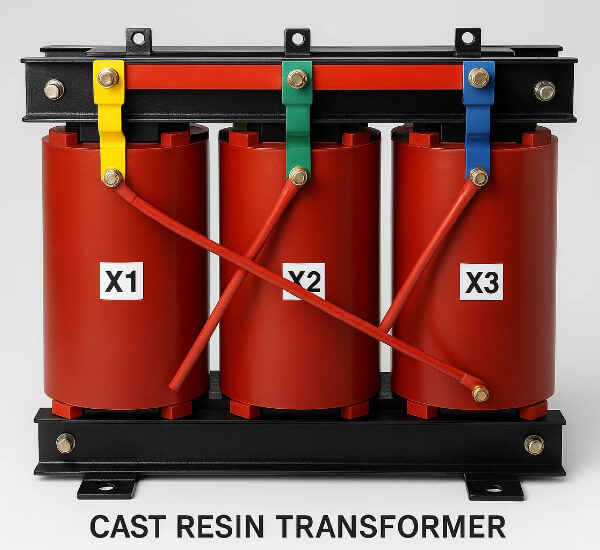

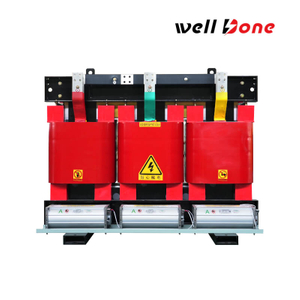

1. Was ist ein Gießharztransformator?

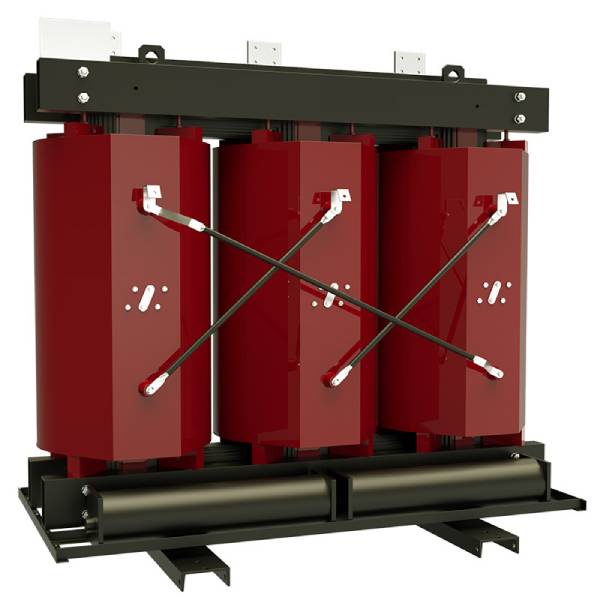

Ein Gießharztransformator – auch bekannt als Epoxidharztransformator – ist ein Trockenleistungstransformator, bei dem die Wicklungen und der Kern in hochwertiges Epoxidharz eingekapselt sind. Dieses feste Isoliersystem ersetzt Mineralöl und bietet:

• Brandschutz: Die Harzverkapselung ist von Natur aus flammhemmend.

• Umweltschutz: Keine Gefahr von Ölaustritt oder Bodenverunreinigung.

• Geringer Wartungsaufwand: Keine Ölprüfung, keine Filterung und keine Gefahr schädlicher Gasnebenprodukte.

2. Kernkomponenten und Funktionsprinzip

2.1 Kern und Wicklungen

• Siliziumstahlkern: Laminiert, um Wirbelstromverluste zu minimieren.

• Kupfer- oder Aluminiumleiter: In Schichten gewickelt und dann mit Epoxidharz vakuumimprägniert.

2.2 Epoxidverkapselung

• Vakuumguss: Entfernt Lufteinschlüsse und Feuchtigkeit, bevor das Harz gegossen wird.

• Aushärtungsprozess: Gewährleistet gleichmäßige Härte und Durchschlagsfestigkeit.

2.3 Kühlung und Wärmeableitung

• AN (Air Natural): Konvektiver Luftstrom über gerippte Gehäuse.

• AF (Air Forced): Lüfter oder Gebläse für Hochlastszenarien.

• Die Wärme gelangt von den Wicklungen durch das Harz in den Metalltank und die Kühlrippen.

2.4 Elektromagnetischer Betrieb

Grundsätzlich arbeiten Gießharztransformatoren mit elektromagnetischer Induktion: Wechselstrom in der Primärwicklung erzeugt ein sich änderndes Magnetfeld, das in der Sekundärwicklung Spannung induziert.

3. Hauptvorteile

3.1 Erhöhte Sicherheit

• Keine Ölleckage: Eliminiert Brandgefahr und Umweltverschmutzung.

• Harz gemäß UL94 V-0: Selbstverlöschend, keine Flammenausbreitung.

3.2 Umweltverträglichkeit

• Ungiftige Materialien: Epoxidharz ist recycelbar und es gibt keine Entsorgung für dielektrische Flüssigkeiten.

• Geringerer CO2-Fußabdruck: Weniger Wartungsbesuche und kein Öltransport.

3.3 Überlegene Zuverlässigkeit

• Feuchtigkeitsbeständigkeit: Dichtes Harz verhindert das Eindringen von Feuchtigkeit.

• Kurzschlussfestigkeit: Die starre Kapselung hält mechanischen Belastungen besser stand als in Öl getauchte Spulen.

3.4 Reduzierte Wartungskosten

• Keine Ölprobenahme oder Filterung: Spart Betriebskosten und Ausfallzeiten.

• Vereinfachte Inspektionen: Externe Sichtprüfungen ersetzen teure Ölanalyseprogramme.

4. Allgemeine Anwendungen

4.1 Gewerbebauten

Ideal für Einkaufszentren, Büros, Krankenhäuser und Rechenzentren, in denen Brandschutz und sauberer Betrieb von entscheidender Bedeutung sind.

4.2 Industrieanlagen

Wird in Fabriken, Kläranlagen und Chemieanlagen eingesetzt, die korrosionsbeständige und feuchtigkeitsbeständige Transformatoren erfordern.

4.3 Transportsysteme

Wird in U-Bahnen, Eisenbahntunneln und Flughäfen eingesetzt, wo Lüftungs- und Brandschutzvorschriften den Einsatz ölgefüllter Geräte verbieten.

4.4 Anlagen für erneuerbare Energien

Kombiniert mit Windkraftanlagen und Solarwechselrichtern, um variable Lasten ohne Ölleckrisiko zu bewältigen.

5. Kapazität, Nennspannung und Kühloptionen

6. Best Practices für die Installation

1. Standortvorbereitung:

• Sorgen Sie für eine saubere, trockene und ebene Montagefläche.

• Halten Sie um alle Kühlflächen einen Mindestabstand von 30 cm ein.

2. Erdung und Verbindung:

• Verbinden Sie den Transformatorkessel und den Kern mit einem zuverlässigen Erdungsnetz.

• Befolgen Sie die örtlichen Elektrovorschriften für die Größe des Erdungsleiters.

3. Belüftung:

• Sorgen Sie bei AN-Geräten für einen ungehinderten Luftstrom.

• Stellen Sie bei AF-Geräten die Ventilatoren frei von Schmutz und Staub auf, um ein Verstopfen zu vermeiden.

4. Erstinbetriebnahme:

• Wicklungswiderstand und Isolationswiderstand messen.

• Überwachen Sie den Temperaturanstieg unter Leerlauf- und Volllastbedingungen.

5. Routineinspektion:

• Überprüfen Sie die Dichtheit der Anschlüsse, die Unversehrtheit des Harzes und äußere Anzeichen von Überhitzung.

• Erfassen Sie Umgebungstemperatur und Lastzyklen, um den Wartungsbedarf vorherzusagen.

7. Auswahlkriterien

Berücksichtigen Sie bei der Auswahl eines Gießharztransformators Folgendes:

• Lastprofil: Dauer- vs. Aussetzbetrieb und Überlastfähigkeit.

• Umgebungsbedingungen: Feuchtigkeit, korrosive Gase und extreme Temperaturen.

• Installationsbeschränkungen: Innen- oder Außenbereich, Platzbeschränkungen und Zugang für die Luftzirkulation.

• Einhaltung gesetzlicher Vorschriften: IEEE/IEC-Standards, CE/UL-Zertifizierung und lokale Brandschutzvorschriften.

• Budget und Lebenszykluskosten: Vergleichen Sie die Anfangsinvestition mit den Einsparungen durch reduzierten Wartungsaufwand.

8. Einschränkungen und Schadensbegrenzung

9. Zukünftige Trends

1. Advanced Materials:
   Entwicklung von Nanokompositharzen zur weiteren Reduzierung dielektrischer Verluste und Verbesserung der Wärmeleitfähigkeit.

2. Digitale Überwachung:
   Integration von Temperatur-, Feuchtigkeits- und Teilentladungssensoren für Echtzeitdiagnose und vorausschauende Wartung.

3. Modulare Designs:
   Plug-and-Play-Transformatormodule, die Transport, Installation und Skalierbarkeit vereinfachen.

4. Grüne Fertigung:
   Harze mit niedrigem VOC-Gehalt und geschlossene Recyclingprozesse zur Minimierung der Umweltbelastung.

5. Anwendungen mit höherer Spannung:
   Erweiterung auf 66 kV und höher, angetrieben durch die Anforderungen an die Netzanbindung erneuerbarer Energien.

Abschluss

Trockentransformatoren aus Gießharz entwickeln sich zunehmend zum Standard für eine sichere, zuverlässige und umweltfreundliche Energieverteilung. Durch die Einkapselung der Wicklungsbaugruppen in flammhemmendes Epoxidharz eliminieren diese Trockentransformatoren ölbedingte Risiken, reduzieren den Wartungsaufwand und erfüllen strenge Brand- und Umweltvorschriften. Ob im Bürohochhaus, im U-Bahn-Tunnel oder im Solarpark – die Vielseitigkeit und Robustheit von Gießharztransformatoren machen sie zu einem unverzichtbaren Bestandteil moderner elektrischer Infrastruktur.
