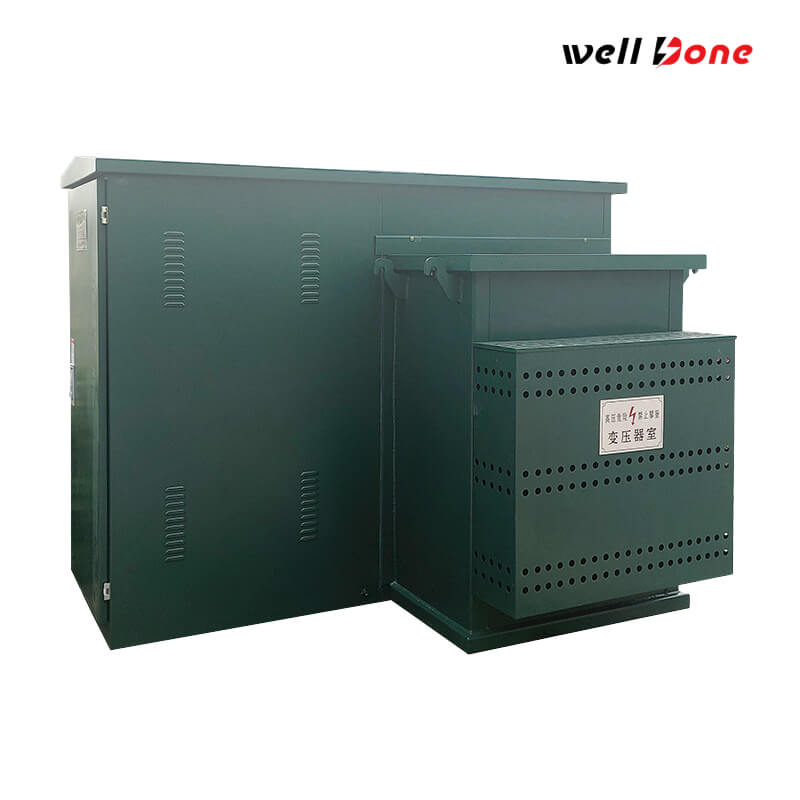

Transformador montado en plataforma monofásico de 75 KVA

Transformador montado en plataforma monofásico de 75 KVA

Un transformador tipo pedestal compacto de 75 kVA que cumple con los códigos y está diseñado para distribución subterránea y bóvedas de servicio de edificios. Diseñada para bajas pérdidas y funcionamiento silencioso, esta unidad prioriza la seguridad del operador con compartimentos de frente muerto, fácil acceso al campo y fluido dieléctrico opcional de alto punto de inflamación. Ideal donde se requiere espacio, confiabilidad y eficiencia estricta/lista UL.

Cantidad:
Disponibilidad:





Preguntar Agregar a la canasta

Accesorios de productos

Pozos de bujes HV de frente muerto: puntos de conexión completamente cerrados para conectores acodados.

Placa terminal de baja tensión tipo perno (7 orificios): terminación de bajo voltaje robusta y útil.

Interruptores-seccionadores de carga sumergidos en aceite de dos posiciones: seccionamiento seguro bajo carga para aislamiento del cliente.

Fusión Bay-o-net y ELSP: protección primaria y de respaldo adaptada a la coordinación del sistema.

Nivel de aceite y medidor de aceite magnético con contactos de alarma: indicación legible en tierra más contactos SCADA.

Manómetro de vacío y dispositivo de alivio de presión (con contactos de disparo): señalización rápida de fallas y ventilación de seguridad.

Válvula de drenaje/muestreo y llenado superior con conexión de filtro prensa: para pruebas y mantenimiento de aceite.

Ventanas de inspección por infrarrojos (compartimentos HV y LV): controles de estado por infrarrojos sin exposición a piezas vivas.

Opcional: relleno de éster natural FR3/alto punto de inflamación: reduce el riesgo de incendio y aumenta la vida útil del aislamiento (disponible a pedido).

Obtener una cotización

Especificaciones del producto

Potencia nominal

75 kVA (monofásico)

Nominal de alto voltaje

seleccionable 7,2 / 12,47 / 13,8 / 24,94 / 34,5 kV (grifos personalizados disponibles)

Nominal de baja tensión

240/120 V (u opciones de 480/277 V)

Método de enfriamiento

ONAN (aceite natural, aire natural); Relleno opcional de KNAN/aceite vegetal o FR3.

Normas y cumplimiento

Diseñado para la serie tipo pedestal IEEE C57 y construido para los objetivos de eficiencia DOE-2016; Opciones listadas por UL/cUL.

Impedancia (típica)

2,2–3,5 % (selección específica de la aplicación para la coordinación del nivel de falla)

HV BIL / LV BIL (típico)

125 kV / 30 kV (configurable según clasificación y requisitos del sitio)

Materiales de núcleo y sinuoso

núcleo de acero al silicio de bajas pérdidas; Bobinado de aluminio o cobre bajo pedido.

Volumen de líquido aislante

~260 L (varía según la configuración y las opciones del radiador)

Sonido y temperatura

diseñado para ≤ 50 dB(A) a 1 m (funcionamiento silencioso de bóveda) y un aumento de aceite superior ≤ 65 °C bajo carga nominal

Aplicaciones de productos

La economía es más asequible

Servicio monofásico para hileras de casas adosadas y comunidades cerradas donde las unidades montadas en plataforma con frente muerto permiten conexiones vecinales compactas y seguras.

Módulos de distribución residencial subterránea (URD)
Servicio exclusivo de 240/120 V para paneles de inquilinos y circuitos de seguridad humana en bóvedas enterradas o patios de equipos cercados.

Energía trasera para centros comerciales o minoristas
reducción local en plazas comerciales que admiten múltiples cargadores donde los armónicos predecibles y la baja impedancia ayudan a gestionar eventos de carga simultáneos.

Islas de carga rápida para vehículos eléctricos (pequeños grupos)
unidades de plataforma redundantes cerca de dependencias del hospital para proporcionar distribución segregada para UPS/circuitos de respaldo y cargas auxiliares de soporte vital.

Alimentadores de campus médicos críticos (edificios satélite)

Ventajas del producto

Bajo coste del ciclo de vida gracias a una alta eficiencia

Diseñado para superar los umbrales de eficiencia del DOE-2016 con pérdidas minimizadas sin carga y con carga, reduce el desperdicio de electricidad durante décadas de servicio.

Seguridad y mantenibilidad en el campo

La construcción de frente muerto, las ventanas de infrarrojos, los medidores externos y los interruptores de carga accesibles con herramientas permiten a los equipos inspeccionar y aislar los equipos sin exponer los conductores activos.

Opción de fluido a prueba de incendios y vida útil prolongada del aislamiento

Se encuentran disponibles fluidos de éster natural (FR3® o equivalente) para aumentar significativamente los puntos de inflamación/incendio y mejorar la biodegradabilidad, un claro beneficio en sitios abovedados o poblados.

Dibujo del plan de transformador de potencia de Welldone

Preguntas frecuentes

¿Qué gama de productos de transformadores ofrece y qué estándares cumplen?

Fabricamos una variedad diversa de transformadores que incluyen transformadores de distribución inmobiliarios, transformadores de tipo seco, transformadores de potencia, transformadores montado en una almohadilla trifásico, transformadores montados en una sola fase, transformadores de subestaciones y transformadores montados en postes. Nuestro equipo técnico, con casi 20 años de experiencia en la industria, garantiza que nuestros diseños cumplan con los estándares internacionales como ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC y más. Además, muchos de nuestros productos han obtenido certificaciones UL, Cul y CSA, afirmando su seguridad y desempeño en los mercados globales.
¿Cómo se asegura la calidad y la confiabilidad de sus transformadores?

Nuestros transformadores se producen bajo un riguroso sistema de gestión de calidad que cubre cada etapa desde la selección de materiales hasta las pruebas finales. Cada producto viene con una garantía mínima de 24 meses, asegurando la seguridad y confiabilidad a largo plazo. Este compromiso con la calidad se ha ganado la confianza de los clientes globales y los principales actores de la industria.
¿Cuáles son sus tiempos de entrega de producción, opciones de personalización y alcance del mercado global?

Para los modelos estándar, nuestro tiempo de entrega de producción es típicamente de 10 a 25 días, y ofrecemos servicios OEM/ODM flexibles para proyectos personalizados. También adaptamos soluciones de empaque para cumplir con los requisitos específicos del cliente. Nuestros transformadores se exportan en todo el mundo, incluidos América del Norte, Europa, América del Sur, Australia, Asia y África, con asociaciones exitosas que involucran empresas de renombre. Para obtener más detalles o soporte personalizado, contáctenos por correo electrónico o WhatsApp.

Transformador montado en la almohadilla de una sola fase Transformador montado en plataforma de 75KVA Transformador montado en plataforma monofásico de 75 KVA
