Vues : 0 Auteur : Éditeur du site Heure de publication : 2025-05-12 Origine : Site
Le transformateur de distribution abaisse la tension des lignes de distribution (généralement ≤ 34,5 kV) jusqu'aux tensions de service (≤ 600 V), fournissant de l'énergie à des fréquences de 50/60 Hz pour l'utilisation du client final. Les unités immergées dans un liquide ont une capacité de 10 à 2 500 kVA, tandis que les unités de type sec ont une capacité de 15 à 2 500 kVA. Ils constituent la dernière étape de conversion de tension, fournissant une énergie stable et régulée aux foyers, aux entreprises et aux industries légères.
Le noyau comprend des tôles empilées en acier au silicium liées pour réduire les pertes par courants de Foucault et par hystérésis. Les enroulements de fil de cuivre ou d'aluminium recouvert d'émail sont isolés avec du papier imprégné de résine ; le rapport de transformation entre les enroulements détermine la conversion de tension.
Les enroulements et le noyau sont immergés dans un fluide diélectrique (huile minérale ou esters écologiques) à l'intérieur d'un réservoir scellé, qui à la fois isole et dissipe la chaleur. Le refroidissement repose sur la convection naturelle (ONAN) pour les petites unités ; les unités plus grandes peuvent utiliser de l'huile forcée (OFAF), des ventilateurs (ONAF) ou des échangeurs de chaleur huile-eau pour un contrôle thermique amélioré.
Les raccords courants comprennent des réservoirs conservateurs, des unités de reniflard, des relais Buchholz, des dispositifs de décompression et des changeurs de prises pour la régulation de tension. La protection contre les surintensités est assurée par des fusibles ou des disjoncteurs, tandis que des parafoudres protègent contre les transitoires.

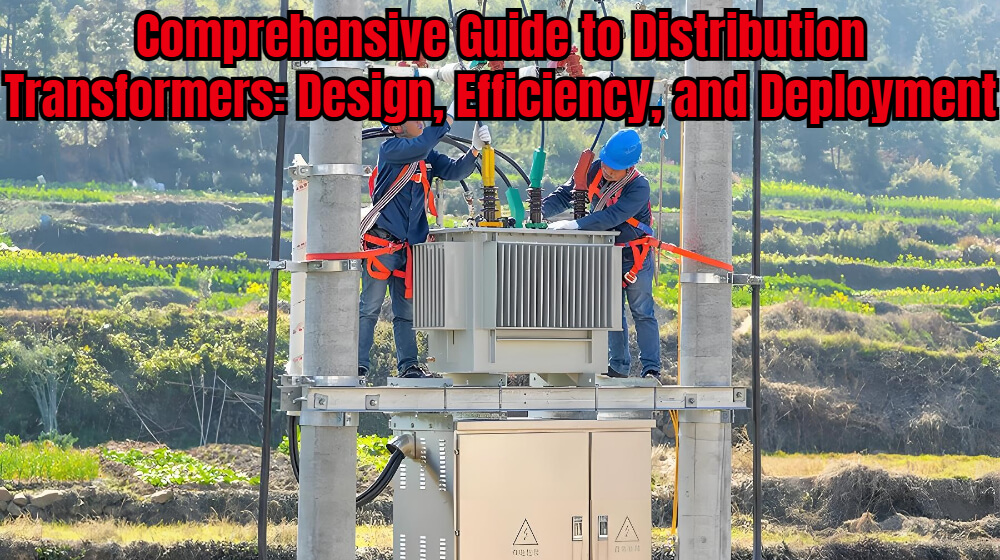

Élevées sur des poteaux électriques, ces unités monophasées ou triphasées desservent des alimentations rurales et suburbaines ; les modèles auto-protégés contiennent des fusibles internes pour une isolation rapide des défauts.
Installés au niveau du sol dans des enceintes verrouillées sur des socles en béton, les transformateurs sur socle offrent un service sécurisé et discret pour les développements urbains et résidentiels.
Avec des enroulements encapsulés en époxy et sans liquide de refroidissement, les transformateurs de type sec conviennent aux espaces intérieurs ou confinés où la sécurité incendie est primordiale.
Les pertes dans le noyau (hystérésis et courants de Foucault) se produisent chaque fois que le transformateur est sous tension, tandis que les pertes dans le cuivre (I⊃2;R) dépendent du courant de charge. Les conceptions donnent la priorité aux faibles pertes de cœur pour optimiser l'efficacité « toute la journée » sous une charge légère à modérée.
À pleine charge, les rendements atteignent 98 à 99 % ; L'efficacité au quotidien tient compte des différents cycles de charge et constitue une mesure clé dans les normes de conservation de l'énergie. La conformité aux critères DOE et ENERGY STAR garantit des performances rentables et respectueuses de l'environnement.
La sélection du site porte sur la ventilation, la mise à la terre, les dégagements et l'accessibilité. Un montage correct des patins ou des poteaux, un remplissage d'huile approprié et une fixation serrée des bagues et des joints sont essentiels pour un fonctionnement sûr.
Des tests d'huile réguliers (rigidité diélectrique, analyse des gaz dissous) détectent les défauts précoces ; l'imagerie thermique identifie les points chauds ; les inspections mécaniques vérifient la fonctionnalité du changeur de prises, l'intégrité des bagues et les niveaux de saturation du reniflard. La maintenance préventive programmée prolonge la durée de vie et minimise les pannes imprévues.
Les transformateurs de distribution sont conçus pour la durabilité, l’efficacité et la fiabilité, qui sous-tendent la dernière étape de la distribution d’énergie. Leur conception réfléchie, guidée par les normes internationales, garantit que l'électricité parvient aux consommateurs en toute sécurité, silencieusement et avec un minimum de pertes, contribuant ainsi à la stabilité du réseau et aux économies d'énergie.
