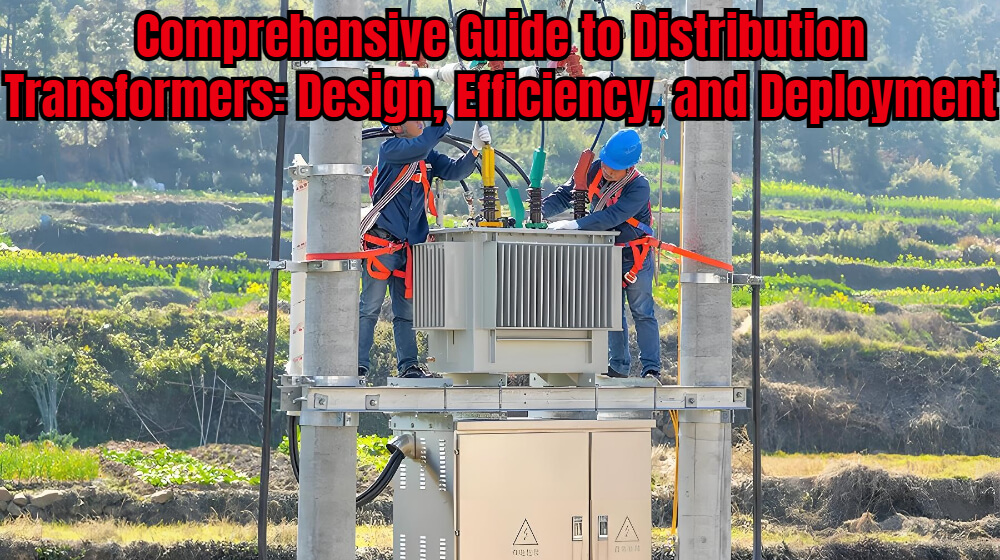

คู่มือที่ครอบคลุมเกี่ยวกับหม้อแปลงไฟฟ้าระบบจำหน่าย: การออกแบบ ประสิทธิภาพ และการปรับใช้

ความหมายและฟังก์ชัน

หม้อแปลงไฟฟ้าระบบจำหน่าย จะลดแรงดันไฟฟ้าจากสายจ่าย (โดยทั่วไป ≤ 34.5 kV) เป็นแรงดันไฟฟ้าบริการ (≤ 600 V) โดยส่งพลังงานที่ความถี่ 50/60 Hz สำหรับการใช้งานของลูกค้าขั้นสุดท้าย หน่วยแช่ของเหลวมีความจุตั้งแต่ 10 ถึง 2,500 kVA ในขณะที่หน่วยแบบแห้งมีความจุตั้งแต่ 15 ถึง 2,500 kVA พวกมันก่อให้เกิดขั้นตอนการแปลงแรงดันไฟฟ้าขั้นสุดท้าย จัดหาพลังงานให้กับบ้าน ธุรกิจ และอุตสาหกรรมเบาด้วยพลังงานที่ได้รับการควบคุมและมีเสถียรภาพ

การก่อสร้างและส่วนประกอบ

แกนและขดลวด

แกนกลางประกอบด้วยชั้นเคลือบเหล็กซิลิคอนที่ซ้อนกันเพื่อลดการสูญเสียจากกระแสไหลวนและฮิสเทรีซิส ขดลวดของลวดทองแดงหรืออลูมิเนียมเคลือบอีนาเมลถูกหุ้มด้วยกระดาษที่เคลือบด้วยเรซิน อัตราส่วนการหมุนระหว่างขดลวดจะกำหนดการแปลงแรงดันไฟฟ้า

ฉนวนและความเย็น

ขดลวดและแกนจะถูกแช่อยู่ในของเหลวอิเล็กทริก (น้ำมันแร่หรือเอสเทอร์ที่เป็นมิตรกับสิ่งแวดล้อม) ภายในถังที่ปิดสนิท ซึ่งทั้งเป็นฉนวนและกระจายความร้อน การทำความเย็นอาศัยการพาความร้อนตามธรรมชาติ (ONAN) สำหรับยูนิตขนาดเล็ก หน่วยขนาดใหญ่อาจใช้น้ำมันบังคับ (OFAF) พัดลม (ONAF) หรือเครื่องแลกเปลี่ยนความร้อนจากน้ำมันสู่น้ำเพื่อการควบคุมความร้อนที่ดียิ่งขึ้น

อุปกรณ์เสริมและการป้องกัน

อุปกรณ์เชื่อมต่อทั่วไปประกอบด้วยถังควบคุม หน่วยระบายอากาศ รีเลย์ Buchholz อุปกรณ์ระบายแรงดัน และเครื่องเปลี่ยนแทปสำหรับควบคุมแรงดันไฟฟ้า การป้องกันกระแสไฟเกินนั้นมาจากฟิวส์หรือเบรกเกอร์ ในขณะที่อุปกรณ์ป้องกันไฟกระชากจะป้องกันไฟกระชาก

ประเภทและการกำหนดค่า

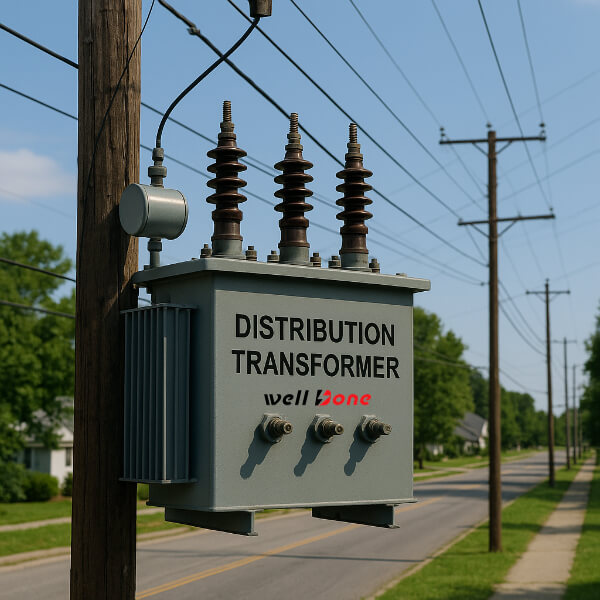

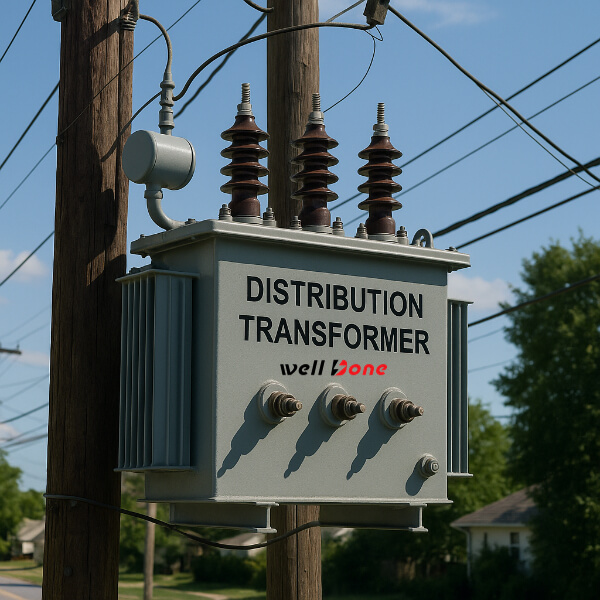

เสาติด

ยูนิตแบบเฟสเดียวหรือสามเฟสเหล่านี้ยกระดับบนเสาไฟฟ้าเพื่อให้บริการเครื่องป้อนในชนบทและชานเมือง รุ่นป้องกันตัวเองมีฟิวส์ภายในเพื่อการแยกข้อผิดพลาดอย่างรวดเร็ว

แพดติด

ติดตั้งที่ระดับพื้นดินภายในเปลือกที่ถูกล็อคบนแผ่นคอนกรีต หม้อแปลงแบบติดแผ่นนำเสนอบริการที่ปลอดภัยและไม่ซับซ้อนสำหรับการพัฒนาในเมืองและที่อยู่อาศัย

ชนิดแห้ง

ด้วยขดลวดที่ห่อหุ้มด้วยอีพ็อกซี่และไม่มีสารหล่อเย็นของเหลว หม้อแปลงชนิดแห้งจึงเหมาะสำหรับพื้นที่ภายในอาคารหรือพื้นที่จำกัดซึ่งความปลอดภัยจากอัคคีภัยเป็นสิ่งสำคัญยิ่ง

ประสิทธิภาพและประสิทธิผล

การสูญเสีย

การสูญเสียแกนกลาง (ฮิสเทรีซิสและกระแสไหลวน) เกิดขึ้นเมื่อใดก็ตามที่หม้อแปลงไฟฟ้าได้รับพลังงาน ในขณะที่การสูญเสียทองแดง (I⊃2;R) ขึ้นอยู่กับกระแสโหลด การออกแบบให้ความสำคัญกับการสูญเสียคอร์ที่ต่ำเพื่อเพิ่มประสิทธิภาพ 'ตลอดทั้งวัน' ภายใต้การโหลดเล็กน้อยถึงปานกลาง

การให้คะแนนประสิทธิภาพ

เมื่อโหลดเต็มที่ ประสิทธิภาพจะอยู่ที่ 98–99 %; ประสิทธิภาพตลอดทั้งวันมีส่วนทำให้เกิดรอบการโหลดที่แตกต่างกัน และเป็นตัวชี้วัดหลักในมาตรฐานการอนุรักษ์พลังงาน การปฏิบัติตามเกณฑ์ DOE และ ENERGY STAR ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่คุ้มค่าและเป็นมิตรกับสิ่งแวดล้อม

การติดตั้งและบำรุงรักษา

ข้อควรพิจารณาในการติดตั้ง

การเลือกสถานที่เน้นเรื่องการระบายอากาศ การต่อสายดิน ช่องว่าง และการเข้าถึง การติดตั้งแผ่นหรือเสาที่ถูกต้อง การเติมน้ำมันอย่างเหมาะสม และการยึดบูชและปะเก็นให้แน่นเป็นสิ่งสำคัญสำหรับการทำงานที่ปลอดภัย

แนวทางปฏิบัติในการบำรุงรักษา

การทดสอบน้ำมันเป็นประจำ (ความเป็นฉนวน การวิเคราะห์ก๊าซละลาย) ตรวจพบข้อผิดพลาดตั้งแต่เนิ่นๆ การถ่ายภาพความร้อนระบุจุดร้อน การตรวจสอบทางกลจะตรวจสอบการทำงานของตัวเปลี่ยนแทป ความสมบูรณ์ของบูชชิ่ง และระดับความอิ่มตัวของช่องระบายอากาศ การบำรุงรักษาเชิงป้องกันตามกำหนดเวลาช่วยยืดอายุการใช้งานและลดปัญหาไฟดับโดยไม่ได้วางแผน

บทสรุป

หม้อแปลงไฟฟ้าระบบจำหน่ายได้รับการออกแบบทางวิศวกรรมให้มีความทนทาน ประสิทธิภาพ และความน่าเชื่อถือ โดยเป็นรากฐานของการจ่ายพลังงานขั้นสุดท้าย การออกแบบที่พิถีพิถันซึ่งเป็นไปตามมาตรฐานสากล ช่วยให้มั่นใจได้ว่าไฟฟ้าจะเข้าถึงผู้บริโภคได้อย่างปลอดภัย เงียบเชียบ และมีการสูญเสียน้อยที่สุด ซึ่งมีส่วนช่วยในการรักษาเสถียรภาพของโครงข่ายไฟฟ้าและการอนุรักษ์พลังงาน
