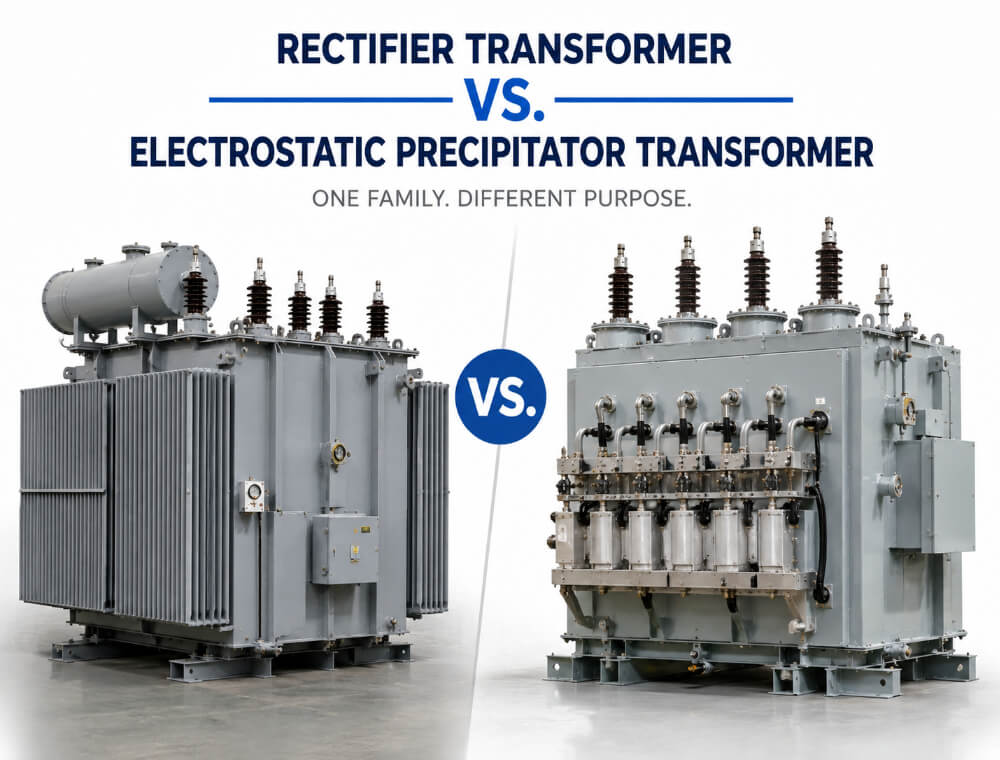

Transformateur redresseur vs transformateur précipitateur électrostatique

Lorsque les ingénieurs de maintenance ou les spécialistes des achats rencontrent les termes 'transformateur redresseur ' et 'transformateur de précipitateur électrostatique, 'ils supposent souvent qu'il s'agit de deux gammes de produits complètement distinctes. Certains catalogues les répertorient côte à côte, d'autres les regroupent. La confusion est compréhensible - les deux impliquent de lourds enroulements en cuivre, tous deux gèrent une puissance élevée et les deux produisent finalement du courant continu. Pourtant, la vérité est bien plus simple et plus révélatrice : chaque transformateur de précipitateur électrostatique est un transformateur redresseur, mais tous les transformateurs redresseurs ne sont pas un transformateur de précipitateur électrostatique.

Pour le dire clairement, le transformateur du précipitateur électrostatique (ESP) n’est pas une espèce autonome. Il s'agit d'un descendant spécialement conçu de la famille plus large des transformateurs redresseurs. Comprendre cette lignée permet de gagner du temps dans la spécification, d'éviter une mauvaise application et de clarifier pourquoi certaines caractéristiques de conception apparaissent dans l'un mais pas dans l'autre.

Ce que fait réellement un transformateur redresseur

À la base, un transformateur redresseur est tout transformateur qui alimente un circuit redresseur. Son rôle est double : premièrement, augmenter ou diminuer la tension alternative entrante jusqu'à un niveau adapté au redresseur ; Deuxièmement, travailler de concert avec des diodes, des thyristors ou d'autres dispositifs à semi-conducteurs pour transformer ce courant alternatif en courant continu. Cette sortie CC alimente ensuite des cellules électrochimiques, des systèmes de traction, des bains de placage ou de gros moteurs CC.

Étant donné que l'utilisation finale peut être très diversifiée, les transformateurs redresseurs se présentent dans une variété vertigineuse de configurations : monophasés ou triphasés, avec plusieurs enroulements secondaires pour produire des sorties à six, douze ou même vingt-quatre phases pour une ondulation CC plus douce. Ce sont les bêtes de somme de l’industrie lourde, souvent conçues pour une basse tension et un courant extrêmement élevé – pensez à des milliers d’ampères à quelques centaines de volts – pour piloter des processus électrolytiques comme la fusion de l’aluminium ou la production de chlore.

Où s’intègre le transformateur du précipitateur électrostatique

Zoomons maintenant sur le précipitateur électrostatique. Cet appareil nettoie les gaz de combustion en chargeant les particules de poussière avec un champ CC haute tension, puis en les collectant sur des plaques chargées de manière opposée. Pour créer ce champ, vous avez besoin d'un courant continu compris entre 40 et 100 kV, mais l'alimentation de l'usine est généralement de 380 V ou 10 kV AC. Le composant qui effectue ce saut de tension et ce redressement spectaculaires est précisément le transformateur ESP, souvent appelé transformateur redresseur au silicium haute tension.

Ouvrez le réservoir d'un transformateur ESP classique et vous trouverez en son cœur un transformateur redresseur monophasé, ainsi qu'un bloc redresseur haute tension (diodes au silicium), une self de protection et parfois un condensateur diviseur de tension. Retirez le redresseur et l’équipement de protection, et ce qui reste est – selon toutes les mesures électriques – un transformateur redresseur. Le seul problème est que ce transformateur redresseur particulier est enroulé avec un rapport de spires beaucoup plus élevé pour augmenter la tension au lieu de l'abaisser.

Quatre liens incassables entre les deux

1. Nidification physique

Le Le transformateur ESP n'utilise pas simplement un transformateur redresseur ; il en intègre un comme noyau électromagnétique fondamental. Tous les principes de conception des circuits magnétiques, de stratification des noyaux et d’isolation des enroulements sont directement hérités de la pratique du redresseur-transformateur.

2. Logique de conversion identique

Les deux suivent le même processus en deux étapes : AC → (transformateur) → AC ajusté → (redresseur) → DC. Que la tension secondaire soit de 50 V ou de 50 000 V, la physique sous-jacente (loi de Faraday, liaison de flux et topologie du pont-redresseur) reste identique.

3. Divergence liée aux applications

Le transformateur redresseur est la plateforme universelle ; il mute sous des formes spécialisées pour différentes charges CC. Le transformateur ESP est l'une de ces mutations, optimisé pour une seule mission : un courant continu haute tension avec une réponse rapide aux pannes électriques (étincelles) à l'intérieur du précipitateur. Pour gérer ces étincelles fréquentes, la version ESP est délibérément construite avec une réactance de fuite plus élevée – un choix de conception qui limite le courant de défaut sans réacteurs externes. Cette caractéristique de haute impédance est simplement une variation paramétrique appliquée à une conception de transformateur redresseur standard, et non une réinvention radicale.

4. Coévolution technologique

Lorsque l'industrie est passée des transformateurs redresseurs à fréquence secteur (50/60 Hz) aux unités moyenne fréquence (kHz) utilisant des convertisseurs IGBT, le transformateur ESP a emboîté le pas. Les alimentations électriques ESP haute fréquence modernes sont essentiellement des transformateurs redresseurs haute fréquence dotés d'une logique de commande spécialisée pour le service de précipitateur. La technologie parent pilote la technologie enfant à chaque étape du processus.

Là où ils se séparent – ​​Les différences pratiques

Malgré leurs liens génétiques, vous n’échangeriez jamais l’un contre l’autre sans de graves conséquences. Le tableau ci-dessous présente les principales distinctions dans le langage d'ingénierie quotidien :

Pourquoi cette relation est importante pour les acheteurs et les prescripteurs

Reconnaître que le transformateur ESP est un sous-ensemble de transformateurs redresseurs simplifie l'approvisionnement. Lorsque vous rédigez une spécification pour un transformateur ESP, vous rédigez en réalité une spécification de transformateur-redresseur avec des clauses supplémentaires concernant la tension nominale, l'impédance, la capacité d'amorçage et le cycle de service. À l’inverse, un transformateur redresseur à usage général échouera en service ESP car il lui manque la haute impédance et l’isolation robuste pour une contrainte CC soutenue.

D'un autre côté, si vous comprenez l'ADN commun, vous pouvez croiser les normes de test, les méthodes de refroidissement (ONAN, OFAF) et les conceptions de changeur de prise entre les deux, économisant ainsi des heures d'ingénierie lors de projets de dépannage ou de mise à niveau.

Conclusion finale

Considérez le transformateur redresseur comme un châssis : une plate-forme polyvalente qui peut être configurée dans d'innombrables véhicules. Le transformateur de précipitateur électrostatique est le camion de pompiers construit sur ce même châssis : il maintient le châssis central intact, mais ajoute des pompes spécialisées, des échelles et des feux clignotants (haute impédance, haute isolation, récupération rapide des pannes) pour une urgence très spécifique.

Ainsi, la prochaine fois que quelqu'un vous demandera si ces deux espèces sont de la même espèce, votre réponse devrait être : « Oui, en termes de lignée – mais non, en termes de spécifications. » Ils ne sont pas égaux ; ils sont parent et enfant et reconnaissent que la filiation est la première étape vers une sélection plus intelligente, une meilleure maintenance et moins d'erreurs coûteuses dans les systèmes électriques industriels lourds.
