Transformator Penyearah vs. Transformator Pengendap Elektrostatis

Saat teknisi pemeliharaan atau spesialis pengadaan menemukan istilah 'transformator penyearah ' dan 'Transformator pengendap elektrostatik, ' mereka sering berasumsi bahwa ini adalah dua lini produk yang benar-benar terpisah. Beberapa katalog mencantumkan keduanya secara berdampingan; yang lain menggabungkannya. Kebingungan ini dapat dimengerti – keduanya melibatkan belitan tembaga berat, keduanya menangani daya tinggi, dan keduanya akhirnya menghasilkan arus searah. Namun kenyataannya jauh lebih sederhana dan lebih mengungkap: setiap transformator pengendap elektrostatik adalah transformator penyearah, namun tidak setiap transformator penyearah adalah transformator pengendap elektrostatis.

Sederhananya, trafo electrostatic precipitator (ESP) bukanlah spesies yang berdiri sendiri. Ini adalah keturunan keluarga transformator penyearah yang lebih luas yang dibuat khusus. Memahami garis keturunan ini menghemat waktu dalam spesifikasi, mencegah kesalahan penerapan, dan menjelaskan mengapa fitur desain tertentu muncul di salah satu fitur tetapi tidak di fitur desain lainnya.

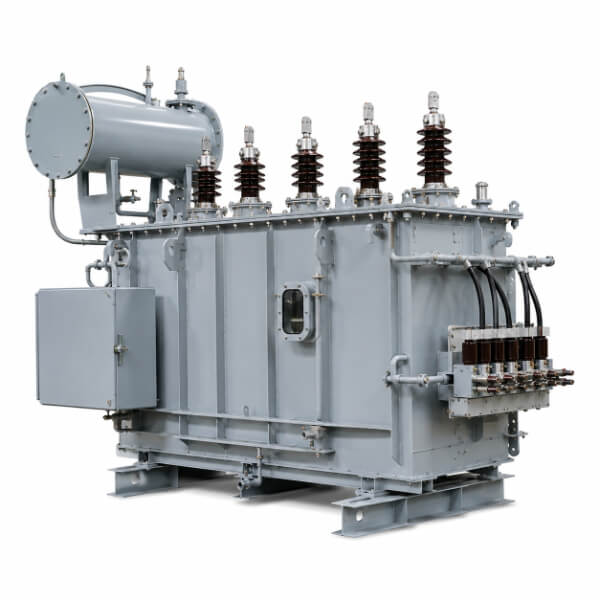

Apa yang Sebenarnya Dilakukan Transformator Penyearah

Pada intinya, trafo penyearah adalah trafo apa pun yang memberi makan rangkaian penyearah. Tugasnya ada dua: pertama, menaikkan atau menurunkan tegangan AC yang masuk ke tingkat yang sesuai untuk penyearah; kedua, bekerja sama dengan dioda, thyristor, atau perangkat solid-state lainnya untuk mengubah AC menjadi DC. Output DC ini kemudian memberi daya pada sel elektrokimia, sistem traksi, bak pelapisan, atau motor DC besar.

Karena penggunaan akhir yang sangat beragam, transformator penyearah hadir dalam beragam konfigurasi – satu fasa atau tiga fasa, dengan beberapa belitan sekunder untuk menghasilkan keluaran enam, dua belas, atau bahkan dua puluh empat fasa untuk riak DC yang lebih halus. Mereka adalah alat kerja industri berat, sering kali dirancang untuk tegangan rendah dan arus sangat tinggi – bayangkan ribuan ampere pada beberapa ratus volt – untuk menggerakkan proses elektrolitik seperti peleburan aluminium atau produksi klorin.

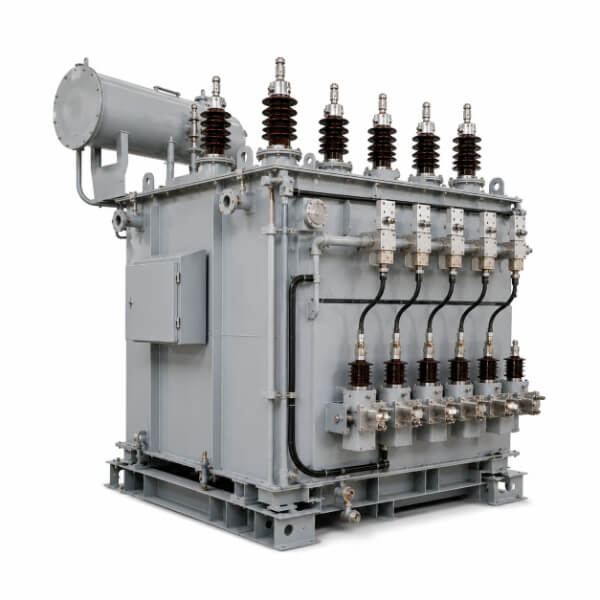

Di mana Transformator Precipitator Elektrostatis Cocok

Sekarang perbesar alat pengendap elektrostatik. Perangkat ini membersihkan gas buang dengan mengisi partikel debu dengan medan DC tegangan tinggi, lalu mengumpulkannya pada pelat bermuatan berlawanan. Untuk menciptakan medan tersebut, Anda memerlukan arus searah dalam kisaran 40 hingga 100 kV – namun pasokan pembangkit biasanya 380 V atau 10 kV AC. Komponen yang melakukan lompatan dan penyearah tegangan dramatis ini tepatnya adalah transformator ESP, yang sering disebut transformator penyearah silikon tegangan tinggi.

Buka tangki trafo ESP konvensional, dan Anda akan menemukan trafo penyearah satu fasa pada intinya, di samping tumpukan penyearah tegangan tinggi (dioda silikon), choke pelindung, dan terkadang kapasitor pembagi tegangan. Lepaskan penyearah dan alat pelindung, dan yang tersisa adalah – menurut setiap metrik kelistrikan – trafo penyearah. Satu-satunya perbedaan adalah bahwa transformator penyearah khusus ini dililit dengan rasio putaran yang jauh lebih tinggi untuk meningkatkan tegangan alih-alih menurunkannya.

Empat Ikatan yang Tidak Dapat Diputuskan Antara Keduanya

1. Bersarang secara fisik

Itu Trafo ESP tidak hanya “menggunakan” trafo penyearah; ia menggabungkan satu sebagai inti elektromagnetik fundamentalnya. Semua prinsip desain sirkuit magnetik, laminasi inti, dan insulasi belitan diwarisi langsung dari praktik penyearah‑transformator.

2. Logika konversi yang identik

Keduanya mengikuti proses dua tahap yang sama: AC → (transformator) → AC yang disesuaikan → (penyearah) → DC. Baik tegangan sekunder berakhir pada 50 V atau 50.000 V, fisika yang mendasarinya – hukum Faraday, hubungan fluks, dan topologi penyearah jembatan – tetap sama.

3. Divergensi yang didorong oleh aplikasi

Trafo penyearah adalah platform universal; itu bermutasi menjadi bentuk khusus untuk beban DC yang berbeda. Transformator ESP adalah salah satu mutasi tersebut, yang disesuaikan untuk satu misi: DC tegangan tinggi dengan respons cepat terhadap gangguan listrik (spark-over) di dalam presipitator. Untuk menangani percikan api yang sering terjadi, versi ESP sengaja dibuat dengan reaktansi kebocoran yang lebih tinggi – sebuah pilihan desain yang membatasi arus gangguan tanpa reaktor eksternal. Karakteristik impedansi tinggi tersebut hanyalah variasi parametrik yang diterapkan pada desain transformator penyearah standar, bukan penemuan ulang yang radikal.

4. Ko-evolusi teknologi

Ketika industri beralih dari trafo penyearah frekuensi saluran (50/60 Hz) ke unit frekuensi menengah (kHz) menggunakan konverter IGBT, trafo ESP pun mengikutinya. Catu daya ESP frekuensi tinggi modern pada dasarnya adalah transformator penyearah frekuensi tinggi yang dikemas dengan logika kontrol khusus untuk tugas presipitator. Teknologi orang tua mendorong teknologi anak di setiap langkahnya.

Dimana Mereka Berpisah – Perbedaan Praktis

Terlepas dari ikatan genetik mereka, Anda tidak akan pernah menukar satu sama lain tanpa konsekuensi serius. Tabel di bawah ini menunjukkan perbedaan utama dalam bahasa teknik sehari-hari:

Mengapa Hubungan Ini Penting bagi Pembeli dan Penentu

Menyadari bahwa trafo ESP adalah bagian dari trafo penyearah menyederhanakan pengadaan. Saat Anda menulis spesifikasi untuk transformator ESP, Anda secara efektif menulis spesifikasi transformator penyearah dengan klausul tambahan – untuk peringkat tegangan, impedansi, kemampuan percikan, dan siklus kerja. Sebaliknya, trafo penyearah serba guna akan gagal dalam layanan ESP karena tidak memiliki impedansi tinggi dan insulasi kuat untuk tegangan DC berkelanjutan.

Di sisi lain, jika Anda memahami DNA umum, Anda dapat melakukan referensi silang terhadap standar pengujian, metode pendinginan (ONAN, OFAF), dan desain tap-changer di antara keduanya, sehingga menghemat jam teknis selama proyek pemecahan masalah atau retrofit.

Kesimpulan Terakhir

Bayangkan trafo penyearah sebagai sasis – platform serbaguna yang dapat dikonfigurasikan ke dalam kendaraan yang tak terhitung jumlahnya. Trafo pengendap elektrostatis adalah truk pemadam kebakaran yang dibuat dengan sasis yang sama – trafo ini menjaga sasis inti tetap utuh, namun menambahkan pompa khusus, tangga, dan lampu berkedip (impedansi tinggi, insulasi tinggi, pemulihan kesalahan cepat) untuk keadaan darurat yang sangat spesifik.

Jadi, lain kali jika seseorang bertanya apakah kedua hal ini sama, jawaban Anda seharusnya adalah: 'Ya, berdasarkan garis keturunan – tetapi tidak, secara spesifik.' Keduanya tidak setara; mereka adalah orang tua dan anak, dan menyadari bahwa orang tua adalah langkah pertama menuju seleksi yang lebih cerdas, pemeliharaan yang lebih baik, dan lebih sedikit kesalahan yang merugikan dalam sistem tenaga industri berat.
