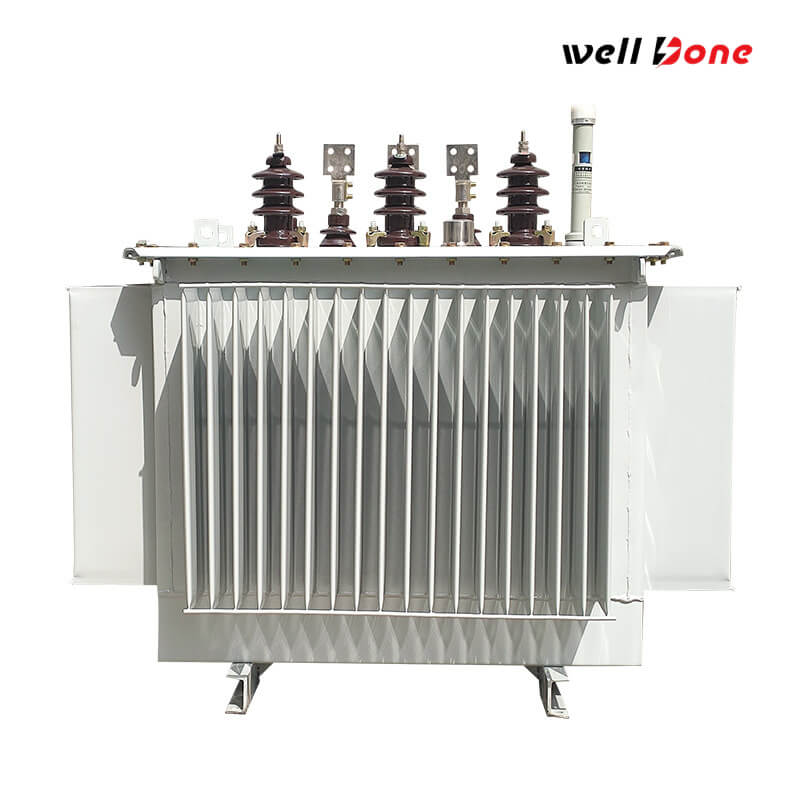

25MVA 3 fase daya transformator

Transformator Daya 3 Fase 25 MVA adalah unit kokoh terendam oli yang dirancang untuk melayani beban industri dengan permintaan tinggi dengan presisi dan keandalan. Dibangun dengan standar IEEE C57, ia menurunkan 24,5 kV Delta menjadi 14,4 kV Wye, menghasilkan 25 MVA dalam pendinginan ONAN alami dan hingga 30 MVA saat kipas ONAF tahap pertama diaktifkan. Gulungan tembaga dan grup koneksi Dyn1 memberikan pengaturan tegangan yang stabil, sementara pengubah tap off-sirkuit ±2,5 % (5 langkah) memungkinkan penyesuaian yang baik pada kondisi beban yang bervariasi. Tangki konservator yang disegel dan pernafasan silika-gel menjaga kemurnian minyak pada suhu –20 °C hingga +45 °C, dan bushing porselen dengan nilai 125 kV BIL (HV) dan 95 kV BIL (LV) memastikan integritas dielektrik jangka panjang. Dibongkar untuk transit yang aman dan dipasang kembali di lokasi, trafo ini menggabungkan pemasangan yang mudah dengan kinerja yang telah terbukti untuk aplikasi yang sangat penting.

Kuantitas:
Ketersediaan:





Menanyakan Tambahkan ke keranjang

Aksesori produk

Pengukur Temperatur Oli & Belitan: Indikator dial empat kontak untuk kontrol kipas (mulai pada 55 °C, berhenti pada 45 °C) dan alarm/trip suhu tinggi.

Indikator Level Oli: Kaca penglihatan magnetik dengan kontak alarm level tinggi/rendah.

Buchholz & Relai Tekanan-Vakum: Detektor gas/minyak mengambang kembar dan pengukur vakum untuk deteksi kesalahan cepat.

Pegangan Pengubah Keran Saat Dimuat: Driver eksternal untuk penyesuaian voltase lima langkah ±2,5%.

Kipas & Radiator yang Dapat Dilepas: Kipas ONAF yang dipasang dengan baut dan radiator galvanis hot-dip untuk meningkatkan pendinginan.

Bushing HV/LV Porselen: Tiga bantalan NEMA HV 4 lubang; empat bantalan LV 4 lubang—entri bawah.

Katup Pembuangan & Pengambilan Sampel: Tangki utama dan katup kompartemen ONAF untuk pengujian oli.

Kotak Kontrol Terminal: Dilengkapi dengan CT, alarm, trip, dan output analog untuk integrasi SCADA.

Lifting Lugs & Packaging Frame: Skid dan peti kayu dengan perekam benturan untuk pengiriman ke luar negeri.

Papan Nama & Diagram Pengkabelan: Pelat data baja tahan karat dan skema interkoneksi terperinci.

Dapatkan penawaran

Spesifikasi produk

Kekuatan Dinilai

25 MVA (berpendingin sendiri), 30 MVA (berpendingin kipas)

Tegangan primer

24 500 V (Delta), ±2,5 % langkah ketuk

Tegangan sekunder

14 400 V (Wye)

Ketuk Posisi

5 × 2,5 % di luar sirkuit

Kelompok vektor

Dyn1

Frekuensi

60 Hz

Impedansi

8% pada 25 MVA

Kenaikan Suhu

Minyak: 65 °C; Berliku: 65 °C

BIL Rating (HV/LV)

125kV / 95kV

Berat & Dimensi

~84.800 pon; 4 550×2 109×2 950mm

Aplikasi produk

Ekonomi lebih terjangkau

Memberi daya pada perkakas dan jalur perakitan presisi tinggi dengan voltase stabil meskipun beban bervariasi.

Manufaktur Dirgantara
Menggerakan unit kompresi dan pemompaan yang memerlukan pasokan terus menerus dan berkapasitas tinggi.

Fasilitas Petrokimia
Memberi makan beberapa stasiun pengisian cepat dengan layanan tegangan menengah yang dapat diandalkan.

Tempat Pengisian Kendaraan Listrik (EV).
Terintegrasi ke dalam node jaringan perkotaan untuk distribusi yang andal dan fungsi dukungan jaringan.

Gardu utilitas

Keuntungan Produk

Fleksibilitas Pendinginan Mode Ganda

Desain ONAN/ONAF memungkinkan transisi mulus dari 25 MVA ke 30 MVA tanpa perubahan perangkat keras, sehingga mengoptimalkan manajemen beban.

Kontrol tegangan presisi

Pengubah tap off-sirkuit 5 langkah memberikan penyesuaian ±2,5 %, memastikan peralatan hilir beroperasi dalam toleransi tegangan yang ketat.

Desain Ramah Transportasi

Pembongkaran modular dan pengemasan yang dipantau dampaknya menyederhanakan pengiriman ke luar negeri dan mengurangi waktu pemasangan di lokasi.

Menggambar rencana transformator daya welldone

FAQ

Berbagai produk transformator apa yang Anda tawarkan dan standar mana yang mereka temui?

Kami memproduksi beragam transformator termasuk transformator distribusi yang diimer minyak, transformator tipe kering, transformator daya, transformator pemasangan bantalan tiga fase, transformator pemasangan bantalan fase tunggal, transformator gardu, dan transformator yang dipasang tiang. Tim teknis kami, dengan pengalaman industri hampir 20 tahun, memastikan bahwa desain kami mematuhi standar internasional seperti ANSI, IEEE, DOE, CSA, AS, AZS, Gost, IEC, dan banyak lagi. Selain itu, banyak produk kami telah memperoleh sertifikasi UL, CUL, dan CSA, menegaskan keselamatan dan kinerja mereka di pasar global.
Bagaimana Anda memastikan kualitas dan keandalan transformator Anda?

Transformer kami diproduksi di bawah sistem manajemen kualitas yang ketat yang mencakup setiap tahap dari seleksi material hingga pengujian akhir. Setiap produk dilengkapi dengan garansi minimum 24 bulan, memastikan keamanan dan keandalan jangka panjang. Komitmen terhadap kualitas ini telah mendapatkan kepercayaan pelanggan global dan pemain industri terkemuka.
Apa waktu tunggu produksi Anda, opsi kustomisasi, dan jangkauan pasar global?

Untuk model standar, waktu tunggu produksi kami biasanya 10 hingga 25 hari, dan kami menawarkan layanan OEM/ODM yang fleksibel untuk proyek -proyek yang disesuaikan. Kami juga menyesuaikan solusi pengemasan untuk memenuhi persyaratan pelanggan tertentu. Transformer kami diekspor di seluruh dunia - termasuk Amerika Utara, Eropa, Amerika Selatan, Australia, Asia, dan Afrika - dengan kemitraan yang sukses yang melibatkan perusahaan terkenal. Untuk detail lebih lanjut atau dukungan yang dipersonalisasi, silakan hubungi kami melalui email atau whatsapp.
