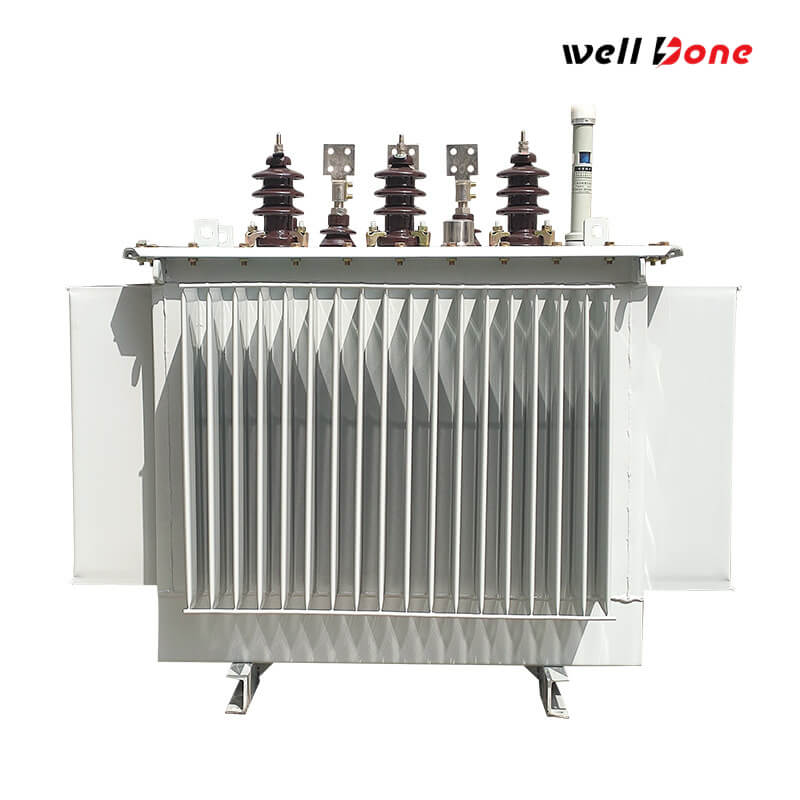

25 МВА 3-фазний силовий трансформатор

3-фазний силовий трансформатор потужністю 25 МВА — це міцний масляний блок, розроблений для точного й надійного обслуговування високого промислового навантаження. Створений відповідно до стандартів IEEE C57, він знижує 24,5 кВ Delta до 14,4 кВ Wye, забезпечуючи 25 МВА при природному охолодженні ONAN і до 30 МВА при включенні вентилятора ONAF першого ступеня. Його мідні обмотки та з’єднувальна група Dyn1 забезпечують стабільне регулювання напруги, тоді як перемикач РПН із ±2,5 % (5-ступінчастим) забезпечує точне налаштування за змінних умов навантаження. Герметичний резервуар консерватора та силікагелевий сапун підтримують чистоту масла від –20 °C до +45 °C, а порцелянові втулки з номінальною напругою 125 кВ BIL (HV) і 95 кВ BIL (LV) забезпечують довгострокову діелектричну цілісність. Розібраний для безпечного транспортування та повторно зібраний на місці, цей трансформатор поєднує в собі просту установку з перевіреною продуктивністю для критично важливих застосувань.

Кількість:
Наявність:





Запитуйте Додати в кошик

Товарні аксесуари

Датчики температури масла та обмотки: Чотириконтактні циферблатні індикатори для керування вентилятором (починається при 55 °C, зупиняється при 45 °C) і сигналізація про високу температуру/відключення.

Індикатор рівня масла: Магнітне оглядове скло з контактами сигналізації високого/низького рівня.

Бухгольца та реле тиску-вакууму: двопоплавковий детектор газу/масла та вакуумметр для швидкого виявлення несправності.

Рукоятка перемикача РПН під навантаженням: зовнішній драйвер для п’ятиступінчастого регулювання напруги ±2,5 %.

Вентилятори та знімні радіатори: вентилятори ONAF, що кріпляться болтами, і гарячеоцинковані радіатори для покращеного охолодження.

Порцелянові втулки HV/LV: три колодки NEMA HV з 4 отворами; чотири LV контакти з 4 отворами — нижній вхід.

Зливні клапани та клапани відбору проб: головний резервуар і клапани відділення ONAF для тестування масла.

Термінальний блок керування: попередньо обладнаний трансформаторами струму, сигналами тривоги, відключеннями та аналоговими виходами для інтеграції SCADA.

Підйомні проушини та пакувальна рама: полози та дерев’яні ящики з реєстраторами ударів для перевезення за кордон.

Паспортна табличка та схеми підключення: таблички з даними з нержавіючої сталі та детальні схеми з’єднань.

Отримати цінову пропозицію

Технічні характеристики продукту

Номінальна потужність

25 МВА (власне охолодження), 30 МВА (охолодження вентилятором)

Первинна напруга

24 500 В (дельта), кроки відводу ±2,5 %

Вторинна напруга

14 400 В (Wye)

Натисніть Позиції

5 × 2,5 % поза ланцюгом

Векторна група

Dyn1

Частота

60 Гц

Імпеданс

8 % при 25 МВА

Підвищення температури

Масло: 65 °C; Намотування: 65 °C

Рейтинг BIL (HV/LV)

125 кВ / 95 кВ

Вага та розміри

~84 800 фунтів; 4 550×2 109×2 950 мм

Застосування продукту

Економія доступніша

Живить високоточні інструменти та складальні лінії стабільною напругою, незважаючи на змінні навантаження.

Аерокосмічне виробництво
Приводить в дію компресійні та насосні агрегати, які вимагають безперервної подачі високої потужності.

Нафтохімічні підприємства
Живить кілька станцій швидкої зарядки з надійною мережею середньої напруги.

Парки зарядки електромобілів (EV).
Інтегрується в міські вузли мережі для надійного розподілу та підтримки функцій мережі.

Комунальні підстанції

Переваги продукту

Дворежимне охолодження

Конструкція ONAN/ONAF дозволяє плавно переходити від 25 МВА до 30 МВА без змін обладнання, оптимізуючи керування навантаженням.

Точний контроль напруги

5-ступінчастий перемикач РПН забезпечує коригування ±2,5%, забезпечуючи роботу наступного обладнання в межах жорстких допусків напруги.

Зручний для транспортування дизайн

Модульний демонтаж і упаковка з контролем ударів спрощують транспортування за кордон і скорочують час монтажу на місці.

План креслення силового трансформатора WellDone

FAQ

Який асортимент трансформаторної продукції ви пропонуєте і яким стандартам вона відповідає?

Ми виробляємо різноманітний асортимент трансформаторів, включаючи масляні розподільні трансформатори, сухі трансформатори, силові трансформатори, трифазні трансформатори, що монтуються на колодках, однофазні трансформатори, що монтуються на колодках, трансформатори для підстанцій і трансформатори, що монтуються на стовпі. Наша технічна команда з майже 20-річним досвідом роботи в галузі забезпечує відповідність наших конструкцій міжнародним стандартам, таким як ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC тощо. Крім того, багато наших продуктів отримали сертифікати UL, cUL і CSA, що підтверджує їх безпеку та ефективність на світових ринках.
Як ви забезпечуєте якість і надійність своїх трансформаторів?

Наші трансформатори виробляються відповідно до суворої системи управління якістю, що охоплює кожен етап від вибору матеріалу до остаточного випробування. На кожен продукт надається мінімум 24-місячна гарантія, що гарантує тривалу безпеку та надійність. Ця відданість якості заслужила довіру клієнтів у всьому світі та провідних гравців галузі.
Які ваші терміни виробництва, можливості налаштування та охоплення світового ринку?

Для стандартних моделей наш час виготовлення зазвичай становить від 10 до 25 днів, і ми пропонуємо гнучкі послуги OEM/ODM для індивідуальних проектів. Ми також адаптуємо пакувальні рішення відповідно до конкретних вимог клієнтів. Наші трансформатори експортуються по всьому світу, включаючи Північну Америку, Європу, Південну Америку, Австралію, Азію та Африку, завдяки успішним партнерствам із залученням відомих компаній. Щоб отримати докладнішу інформацію або отримати персональну підтримку, зв’яжіться з нами електронною поштою або через WhatsApp.
