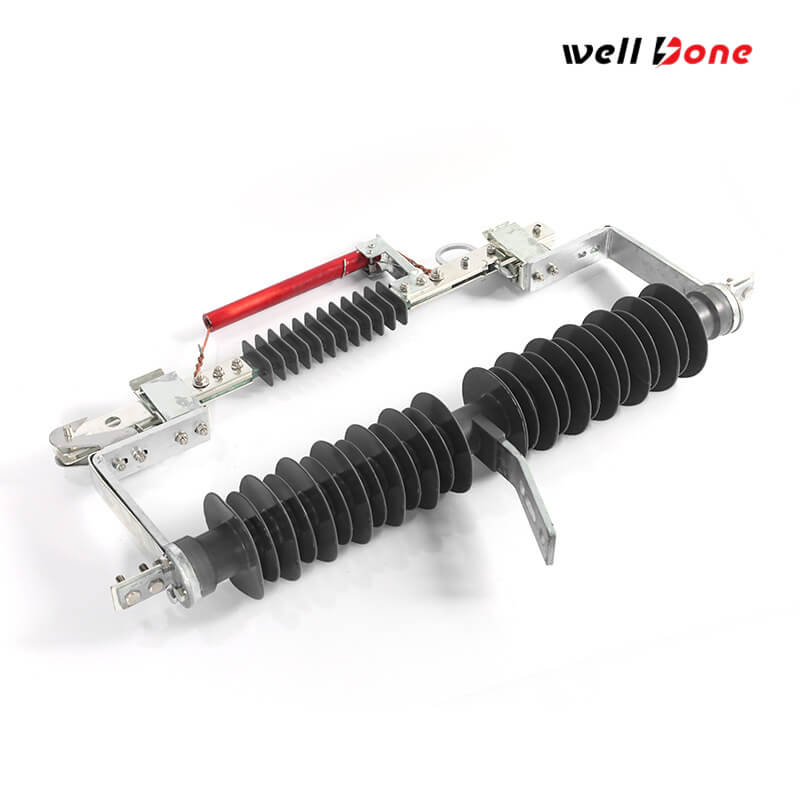

Potongan Sekring Putus

Pemutusan sekering putus-putus adalah perangkat perlindungan tipe pengusiran luar ruangan yang digunakan dalam jaringan distribusi overhead untuk melindungi transformator, bank kapasitor, kabel, dan saluran pengumpan dari beban berlebih dan arus gangguan. Dicakup oleh IEC 60282-2 untuk sistem AC di atas 1.000 V, ini berfungsi sebagai titik isolasi dan perlindungan kompak yang dipasang di tiang: sambungan sekering membawa arus normal dan beroperasi selama gangguan, menyebabkan dudukannya terbuka untuk memudahkan isolasi dan pemeliharaan. Ini umumnya tersedia dalam kelas tegangan dari 4,16 kV hingga 34,5 kV, dengan insulasi porselen atau polimer, opsi pemasangan dan konektor yang fleksibel, dan kompatibilitas dengan alat pemecah beban dalam desain tertentu.

Kuantitas:
Ketersediaan:





Menanyakan Tambahkan ke Keranjang

Aksesori Produk

Braket pemasangan seperti gaya NEMA Tipe B, diperpanjang, atau bentuk D biasanya ditawarkan untuk menyesuaikan dengan kebutuhan pemasangan tiang-top yang berbeda.

Opsi konektor seperti konektor alur paralel dan konektor baut mata tersedia pada kelompok potongan tertentu untuk menyederhanakan sambungan saluran dan pertukaran lapangan.

Tautan sekering dan tabung sekering adalah aksesori inti, dengan beberapa desain yang diterbitkan menggunakan tautan sekering kepala kancing yang dapat dilepas dan konstruksi penahan sekering yang dapat diganti.

Kompatibilitas alat pemecah beban tersedia pada potongan tertentu, termasuk unit yang dilengkapi dengan kait untuk alat pemecah beban portabel.

Unit kombinasi cutout-arrester juga ditawarkan oleh produsen besar untuk lokasi yang memerlukan perlindungan arus berlebih dan lonjakan arus dalam satu rakitan kompak.

Dapatkan Penawaran

Spesifikasi Produk

Jenis produk

Potongan sekering drop-out pengusiran luar ruangan.

Gaya instalasi

Pemasangan distribusi tiang tunggal, tiang atas, dan di atas kepala.

Kisaran kelas tegangan

Cakupan keluarga 4,16 kV hingga 34,5 kV pada jalur pemutusan utilitas yang dipublikasikan.

Kelas tegangan nominal umum

Konfigurasi kelas 14,4/15 kV, 25/27 kV, dan 34,5 kV.

Peringkat saat ini berkelanjutan

Versi gabungan 100 A dan 200 A biasanya diterbitkan; Opsi bilah pemutus 300 A muncul di beberapa rangkaian potongan yang dapat dipertukarkan.

Peringkat interupsi

hingga 16.000 A asimetris dalam peringkat Tipe XS yang dipublikasikan, dengan opsi 10.000 A dan 12.000 A yang bergantung pada model juga ditampilkan.

Tingkat isolasi dasar (BIL)

110 kV, 125 kV, 150 kV, dan 170 kV tergantung kelas tegangan.

Bahan isolator

Desain porselen dan polimer keduanya tersedia dalam kelompok potongan besar.

Kompatibilitas Fuseholder / pengoperasian

Tautan sekering kepala kancing yang dapat dilepas digunakan pada beberapa desain, dan potongan tertentu kompatibel dengan peralihan beban.

Standar/dasar desain

IEC 60282-2 untuk sekering pengusiran, dengan dasar pengujian IEEE C37.41 yang dikutip oleh produsen besar; Sistem mutu ISO 9001 juga dicatat dalam literatur pabrikan.

Aplikasi Produk

Ekonomi lebih terjangkau

pada pengumpan overhead, di mana isolasi kesalahan cepat diperlukan tepat pada primer transformator.

Trafo distribusi yang dipasang di tiang
pada sistem yang mempunyai landasan yang kokoh, terutama bila diperlukan pembersihan dan pemotongan yang dapat diandalkan.

Bank kapasitor ground-wye
pada sistem 26,4 kV hingga 34,5 kV yang kokoh.

Saluran udara satu fasa ke netral dan keran trafo
yang memerlukan proteksi arus berlebih yang kompak dan berada di dekat bagian yang dilindungi.

Kabel distribusi overhead dan lateral pengumpan

Keunggulan Produk

Hapus isolasi kesalahan

tindakan dropout memberikan kru cara praktis untuk mengidentifikasi dan mengisolasi bagian yang rusak setelah operasi.

Penanganan ramah lapangan

literatur pabrikan menyoroti pemasangan tautan sekering yang mudah, pemasangan/pelepasan tabung sekering yang mudah, dan perilaku penutupan yang andal bahkan dalam cuaca buruk.

Paket perlindungan yang lebih kuat

ventilasi tunggal ke bawah dan ke luar, serta cakupan voltase/arus yang luas menjadikan pemutusan ini sebagai solusi perlindungan utilitas yang fleksibel.

Gambar Rencana Potongan Sekring Drop-out WellDone

Pertanyaan Umum

Apa fungsi dari Pemutusan Sekering Drop-out?

Ini melindungi peralatan distribusi dari kondisi arus berlebih dan gangguan.
Bagaimana cara pengoperasiannya?

Tautan sekering terbuka jika terjadi gangguan, dan tabung turun untuk menunjukkan bahwa rangkaian terisolasi.
Di mana itu digunakan?

Hal ini terutama digunakan pada jalur distribusi dan transformator yang dipasang di tiang atas.
