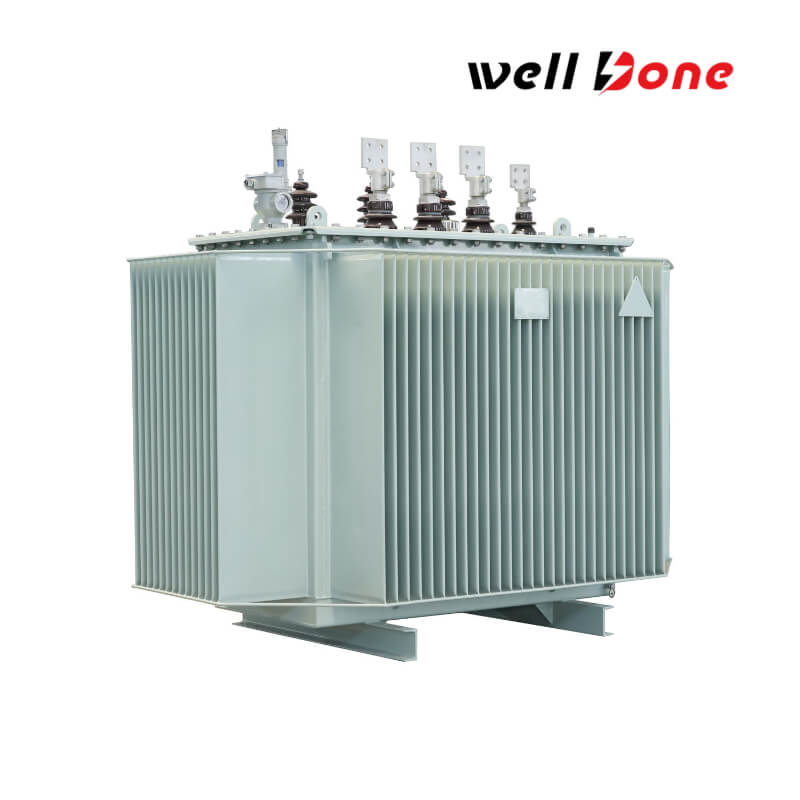

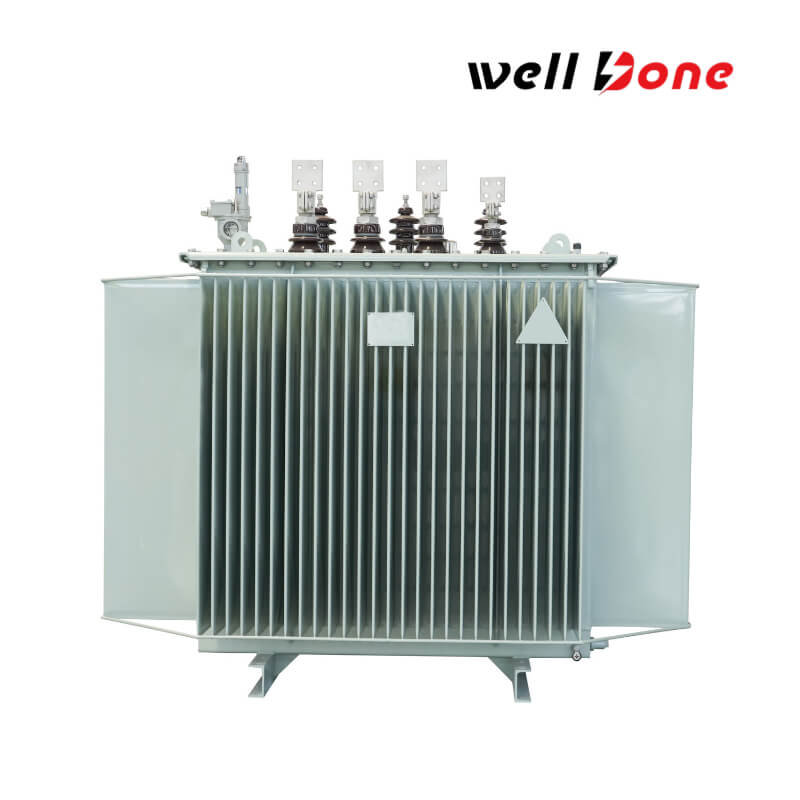

11KV 2500KVA Dreiphasen-Verteilungstransformator mit geringem Verlust

11KV 2500KVA Dreiphasen-Verteilungstransformator mit geringem Verlust

Der dreiphasige verlustarme 11-KV-2500-KVA-Verteilungstransformator stellt einen Durchbruch in der Stromverteilungstechnologie dar und wurde sorgfältig für optimale Effizienz und Zuverlässigkeit entwickelt. Dieser Transformator nutzt innovative Spulen- und Kernherstellungsmethoden und verfügt über einen einzigartig konfigurierten, dreidimensional gewickelten Kern, der aus hochwertigem kaltgewalztem Siliziumstahl besteht und per CNC präzise geschnitten wird, um einen ausgeglichenen Magnetkreis mit deutlich reduzierten Leerlauf- und Lastverlusten zu gewährleisten. Fortschrittliche Vakuumglühprozesse beseitigen Restspannungen und verbessern die magnetische Permeabilität, während speziell entwickelte Hoch- und Niederspannungswicklungstechniken eine robuste, kompakte Struktur mit minimalem Lärm und reduziertem Leerlaufstrom liefern. Mit seinem in Öl getauchten Design und der vollständig abgedichteten Konstruktion erreicht der Transformator nicht nur eine präzise Spannungsregelung und energiesparende Leistung, sondern widersteht auch den Herausforderungen der Umwelt, was ihn zu einer idealen Lösung für moderne städtische Netze, industrielle Anwendungen und grüne Energieinitiativen macht.

Menge:
Verfügbarkeit:





Erkundigen Zum Korb geben

Produktzubehör

Kernsystemmaterial
: Kaltgewalzter Siliziumstahl mit hoher Permeabilität (z. B. 30ZH120) mit vollständig gehrungsförmiger Stufenüberlappungskonstruktion, wodurch Leerlaufverluste um 37 % reduziert werden.
Merkmale: Extrem geräuscharm (20 % unter den Standards), hohe Kurzschlussfestigkeit und korrosionsbeständige Harzbeschichtung für Langlebigkeit.

Wicklungssystem
Hochspannung (11 kV): Mehrschichtige zylindrische Struktur mit Kupfer-/Aluminiumleitern und DMD-Isolierung für erhöhte Festigkeit.
Niederspannung (0,4 kV): Kupferfolienwicklung minimiert Wirbelstromverluste und verbessert die Kühlung.
Isolierung: VPI + H-Klasse-Materialien (180 °C-Einstufung) für langfristige Zuverlässigkeit.

Tank- und Kühlstruktur
: Vollständig versiegelter Wellstahltank mit selbstjustierenden Lamellen, wartungsfrei.
Kühlung: ONAN-System mit Kühlerlamellen für effiziente Wärmeableitung.

Schutzdruckbegrenzungsventil
: Wird bei ≥35 kPa aktiviert, um ein Platzen des Tanks zu verhindern.
Gasrelais: Erkennt interne Fehler und löst Alarme/Auslösungen aus (800 kVA+).
Temperaturüberwachung: Fernalarmfähiges Ölthermometer (1000 kVA+).

Stufenschalter
NLTC: ±5 % oder ±2×2,5 % Spannungsanpassung für Netzstabilität.

Buchsen und Anschlüsse
HV: Porzellan/Verbundwerkstoff mit ≥25 mm/kV Kriechstrecke für Verschmutzungsbeständigkeit.
LV: Kunstharzguss, verzinnt für Oxidationsbeständigkeit und hohe Stromkapazität.

Holen Sie sich ein Zitat

Produktspezifikationen

Nennspannung

Primär: 11 kV

Sekundär: 0,4 kV

Nennkapazität

2500 kVA (2,5 MVA)

Leerlaufverlust

So niedrig wie 1830 W, wodurch 20–45 % geringere Verluste als bei herkömmlichen S11-Modellen erzielt werden und die Energieeffizienz verbessert wird.

Verlust unter Last

21.200 W, vollständig aus Kupfer gefertigte Wicklungen und optimiertes Design zur Minimierung des Energieverbrauchs im Betrieb.

Vektorgruppe

Dyn11 oder Yyn0 für verbesserte Oberwellenunterdrückung und Kompatibilität mit verschiedenen Netzkonfigurationen.

Kühlsystem

Ölgekühlte natürliche Kühlung (ONAN) – passives Kühlsystem, das den Bedarf an zusätzlicher Kühlausrüstung überflüssig macht und den Wartungsaufwand reduziert.

Kurzschlussimpedanz

Typischerweise 5 %, um die Stabilität unter Kurzschlussbedingungen zu gewährleisten.

Geräuschpegel

7-10 dB leiser als Standardtransformatoren, was ihn ideal für Wohngebiete und lärmsensible Bereiche macht.

Frequenz

50 Hz, vollständig konform mit internationalen Stromnetzstandards.

Zertifizierungen und Standards

Konform mit IEC 60076, ISO 9001 und ausgewählten Modellen mit UL- und CSA-Zertifizierung für höchste Sicherheit und Zuverlässigkeit.

Produktanwendungen

Wirtschaft ist erschwinglicher

Gewährleistet eine stabile Stromverteilung mit geringem Rauschen und hohem Wirkungsgrad, ideal für Wohn- und Gewerbegebiete.

Städtische Stromnetze
Unterstützt große Produktionsanlagen durch zuverlässige Spannungsregelung und reduzierte Betriebsenergieverluste.

Industrieanlagen
Kompatibel mit Solar- und Windenergieanwendungen, optimiert die Energieübertragung bei minimalem Verlust.

Erneuerbare Energiesysteme
Verbessert die Zugänglichkeit der Stromversorgung in abgelegenen Gebieten durch ein vollständig abgedichtetes, wartungsarmes Design.

Ländliche Elektrifizierungsprojekte

Produktvorteile

Überlegene Energieeffizienz

Das optimierte Kerndesign reduziert die Leerlaufverluste um bis zu 45 % und den Leerlaufstrom um bis zu 80 % und senkt so den Energieverbrauch erheblich.

Längere Lebensdauer

Der vollständig abgedichtete Öltank verhindert eine Verschlechterung der Isolierung und sorgt so für langfristige Zuverlässigkeit und minimalen Wartungsaufwand.

Kompakter und geräuscharmer Betrieb

Das integrierte Design des gewellten Kühlers macht einen Ölausdehnungsbehälter überflüssig, reduziert die Größe und senkt gleichzeitig den Geräuschpegel um 7–10 dB , was ihn ideal für geräuschempfindliche Umgebungen macht.

Welldone Power Transformator Plan Zeichnung

FAQ

Welche Auswahl an Transformatorprodukten bieten Sie an und welche Standards erfüllen sie?

Wir stellen eine Vielzahl von Transformatoren her, darunter ölgezogene Verteilungstransformatoren, Trockentyptransformatoren, Krafttransformatoren, drei Phasen-Pads montierte Transformatoren, einphasiges Pad-Transformatoren, Umspannwerkstransformatoren und stabmontierte Transformatoren. Unser technisches Team mit fast 20 Jahren Branchenerfahrung stellt sicher, dass unsere Entwürfe internationale Standards wie ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC und mehr entsprechen. Darüber hinaus haben viele unserer Produkte UL-, COL- und CSA -Zertifizierungen erhalten und ihre Sicherheit und Leistung in den globalen Märkten bestätigt.
Wie gewährleisten Sie die Qualität und Zuverlässigkeit Ihrer Transformatoren?

Unsere Transformatoren werden unter einem strengen Qualitätsmanagementsystem hergestellt, das jede Phase von der Materialauswahl bis zu den endgültigen Tests abdeckt. Jedes Produkt verfügt über eine mindestens 24-Monats-Garantie, um eine langfristige Sicherheit und Zuverlässigkeit zu gewährleisten. Dieses Engagement für Qualität hat das Vertrauen der globalen Kunden und führenden Branchenakteure eingeholt.
Was sind Ihre Produktionsdauer, Anpassungsoptionen und globale Marktreichweite?

Für Standardmodelle beträgt unsere Produktionsvorlaufzeit in der Regel 10 bis 25 Tage, und wir bieten flexible OEM/ODM -Dienste für maßgeschneiderte Projekte an. Wir stellt auch Verpackungslösungen an, um bestimmte Kundenanforderungen zu erfüllen. Unsere Transformatoren werden weltweit exportiert - einschließlich Nordamerika, Europa, Südamerika, Australien, Asien und Afrika - mit erfolgreichen Partnerschaften mit renommierten Unternehmen. Weitere Informationen oder personalisierte Unterstützung erhalten Sie uns bitte per E -Mail oder WhatsApp.
