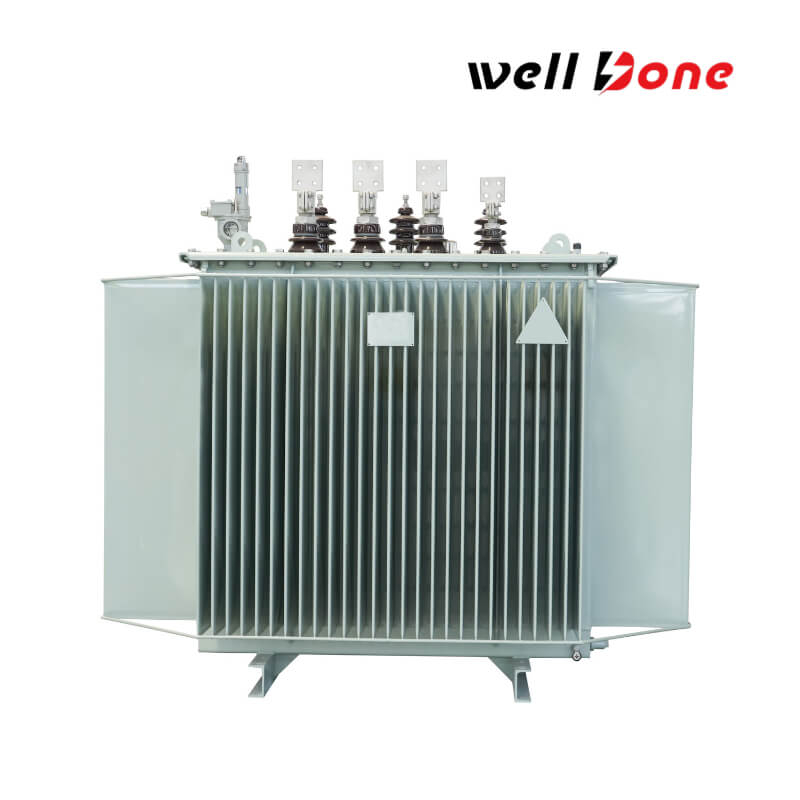

Трехфазный распределительный трансформатор с низкими потерями 11 кВ 2500 кВА

Трехфазный распределительный трансформатор с низкими потерями 11 кВ 2500 кВА

Трехфазный распределительный трансформатор с низкими потерями 11 кВ, 2500 кВА представляет собой прорыв в технологии распределения электроэнергии, тщательно разработанный для обеспечения оптимальной эффективности и надежности. Используя инновационные методы изготовления катушек и сердечников, этот трансформатор имеет трехмерный намотанный сердечник уникальной конфигурации, собранный из высококачественной холоднокатаной кремниевой стали, прецизионно вырезанный на станке с ЧПУ, чтобы обеспечить сбалансированную магнитную цепь со значительно сниженными потерями на холостом ходу и под нагрузкой. Усовершенствованные процессы вакуумного отжига устраняют остаточные напряжения и повышают магнитную проницаемость, а специально разработанные методы намотки высокого и низкого напряжения обеспечивают прочную, компактную конструкцию с минимальным шумом и уменьшенным током холостого хода. Благодаря масляной конструкции и полностью герметичной конструкции трансформатор не только обеспечивает точное регулирование напряжения и энергосберегающие характеристики, но также противостоит экологическим проблемам, что делает его идеальным решением для современных городских сетей, промышленного применения и инициатив в области экологически чистой энергетики.

Количество:
Наличие:





Запросить Добавить в корзину

Аксессуары для продуктов

Материал основной системы
: холоднокатаная кремниевая сталь с высокой проницаемостью (например, 30ZH120) с полностью скошенной ступенчатой конструкцией, снижающей потери на холостом ходу на 37%.
Особенности: Сверхнизкий уровень шума (на 20% ниже стандартов), высокая устойчивость к короткому замыканию и антикоррозийное полимерное покрытие для долговечности.

Система обмотки
высокого напряжения (11 кВ): многослойная цилиндрическая конструкция с медными/алюминиевыми проводниками и изоляцией DMD для повышенной прочности.
Низкое напряжение (0,4 кВ): обмотка из медной фольги минимизирует потери на вихревые токи и улучшает охлаждение.
Изоляция: материалы класса VPI + H (номинальная температура 180°C) для долгосрочной надежности.

Бак и
конструкция охлаждения: Полностью герметичный резервуар из гофрированной стали с саморегулирующимися ребрами, не требующий обслуживания.
Охлаждение: система ONAN с ребрами радиатора для эффективного отвода тепла.

Защитный
клапан сброса давления: срабатывает при давлении ≥35 кПа, чтобы предотвратить разрыв резервуара.
Газовое реле: обнаруживает внутренние неисправности, активирует сигналы тревоги/отключения (800 кВА+).
Мониторинг температуры: масляный термометр с возможностью удаленной сигнализации (1000 кВА+).

Переключатель ответвлений
NLTC: регулировка напряжения ±5% или ±2×2,5% для стабильности сети.

Вводы и клеммы
высокого напряжения: фарфор/композит с утечкой ≥25 мм/кВ для защиты от загрязнения.
LV: Литой из смолы, луженый для устойчивости к окислению и высокой пропускной способности по току.

Получить предложение

Технические характеристики продукта

Номинальное напряжение

Первичное: 11 кВ

Вторичный: 0,4 кВ

Номинальная мощность

2500 кВА (2,5 МВА)

Потеря холостого хода

Всего лишь 1830 Вт, что обеспечивает снижение потерь на 20–45 % по сравнению с обычными моделями S11 и повышает энергоэффективность.

Потери при нагрузке

Мощность 21 200 Вт, полностью медные обмотки и оптимизированная конструкция для минимизации энергопотребления.

Векторная группа

Dyn11 или Yyn0, обеспечивающие улучшенное подавление гармоник и совместимость с различными конфигурациями сети.

Система охлаждения

Маслонаполненное естественное охлаждение (ОНАН) – пассивная система охлаждения, которая устраняет необходимость в дополнительном охлаждающем оборудовании, снижая требования к техническому обслуживанию.

Сопротивление короткого замыкания

Обычно 5 %, что обеспечивает стабильность в условиях короткого замыкания.

Уровень шума

На 7–10 дБ ниже, чем у стандартных трансформаторов, что делает его идеальным для жилых и чувствительных к шуму помещений.

Частота

50 Гц, полностью соответствует международным стандартам электросетей.

Сертификаты и стандарты

Соответствует стандартам IEC 60076, ISO 9001 и некоторым моделям, сертифицированным UL, CSA, что обеспечивает превосходную безопасность и надежность.

Применение продукта

Эконом более доступен

Обеспечивает стабильное распределение электроэнергии с низким уровнем шума и высокой эффективностью, идеально подходит для жилых и коммерческих районов.

Городские электрические сети
Поддерживает крупные производственные предприятия с помощью надежного регулирования напряжения и снижения эксплуатационных потерь энергии.

Промышленные объекты
Совместим с приложениями солнечной и ветровой энергетики, оптимизируя передачу энергии с минимальными потерями.

Системы возобновляемой энергии
Повышает доступность электропитания в отдаленных районах благодаря полностью герметичной конструкции, не требующей особого обслуживания.

Проекты сельской электрификации

Преимущества продукта

Превосходная энергоэффективность

Оптимизированная конструкция сердечника снижает потери холостого хода до 45 % , а ток холостого хода — до 80 % , что значительно снижает энергопотребление.

Увеличенный срок службы

Полностью герметичный масляный бак предотвращает ухудшение изоляции, обеспечивая долгосрочную надежность и минимальное техническое обслуживание.

Компактная и тихая работа

Интегрированная конструкция гофрированного радиатора устраняет необходимость в маслорасширителе, уменьшая размер и одновременно снижая уровень шума на 7–10 дБ , что делает его идеальным для условий, чувствительных к шуму.

Чертеж плана силового трансформатора WellDone

Часто задаваемые вопросы

Какой ассортимент трансформаторной продукции вы предлагаете и каким стандартам они соответствуют?

Мы производим разнообразный спектр трансформаторов, включая масляные распределительные трансформаторы, трансформаторы сухого типа, силовые трансформаторы, трехфазные трансформаторы, монтируемые на площадке, однофазные трансформаторы, монтируемые на площадке, трансформаторы подстанции и трансформаторы, монтируемые на опоре. Наша техническая команда с почти 20-летним опытом работы в отрасли гарантирует, что наши конструкции соответствуют международным стандартам, таким как ANSI, IEEE, DOE, CSA, AS, AZS, ГОСТ, IEC и другим. Кроме того, многие из наших продуктов получили сертификаты UL, cUL и CSA, подтверждающие их безопасность и эффективность на мировых рынках.
Как вы обеспечиваете качество и надежность своих трансформаторов?

Наши трансформаторы производятся под строгой системой управления качеством, охватывающей каждый этап: от выбора материала до окончательных испытаний. На каждый продукт предоставляется гарантия минимум 24 месяца, что обеспечивает долгосрочную безопасность и надежность. Эта приверженность качеству завоевала доверие клиентов по всему миру и ведущих игроков отрасли.
Каковы сроки производства, возможности индивидуальной настройки и охват мирового рынка?

Для стандартных моделей время производства обычно составляет от 10 до 25 дней, и мы предлагаем гибкие услуги OEM/ODM для индивидуальных проектов. Мы также разрабатываем упаковочные решения в соответствии с конкретными требованиями клиентов. Наши трансформаторы экспортируются по всему миру, включая Северную Америку, Европу, Южную Америку, Австралию, Азию и Африку, благодаря успешному партнерству с известными компаниями. Для получения более подробной информации или индивидуальной поддержки, пожалуйста, свяжитесь с нами по электронной почте или WhatsApp.
