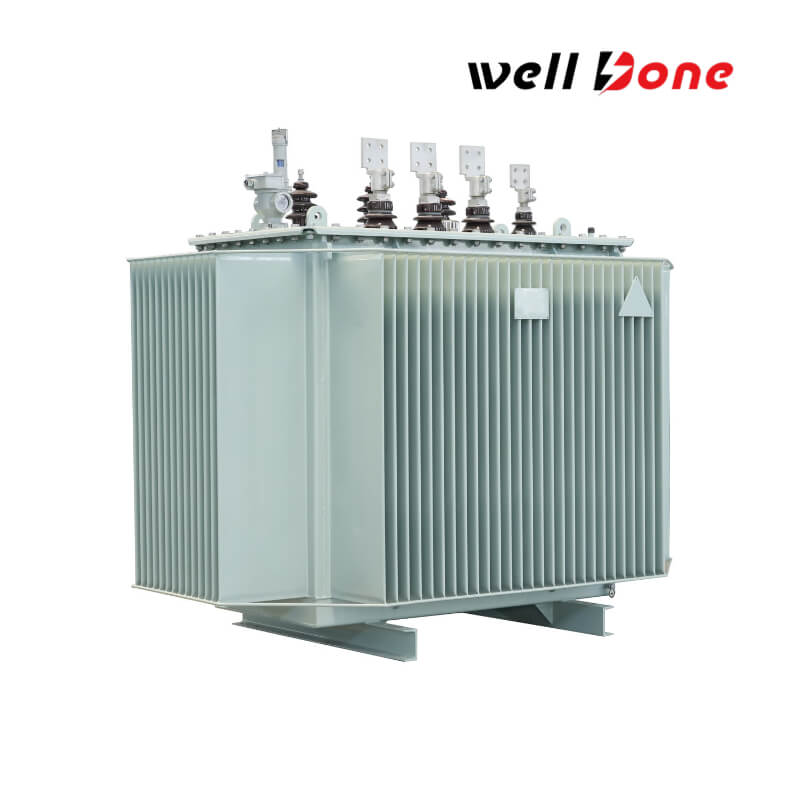

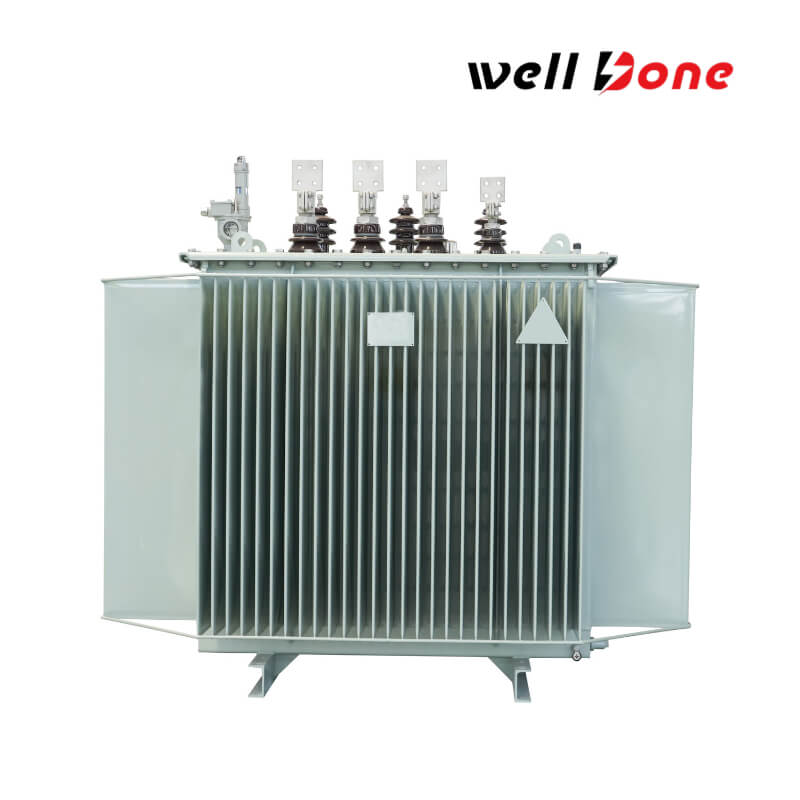

Transformador de distribución de bajas pérdidas trifásico de 11KV 2500KVA

Transformador de distribución de bajas pérdidas trifásico de 11KV 2500KVA

El transformador de distribución trifásico de bajas pérdidas de 11 KV y 2500 KVA representa un gran avance en la tecnología de distribución de energía, meticulosamente diseñado para una eficiencia y confiabilidad óptimas. Utilizando métodos innovadores de fabricación de bobinas y núcleos, este transformador presenta un núcleo enrollado tridimensional de configuración única ensamblado a partir de acero de silicio laminado en frío de alta calidad, cortado con precisión mediante CNC para garantizar un circuito magnético equilibrado con pérdidas de carga y sin carga significativamente reducidas. Los procesos avanzados de recocido al vacío eliminan las tensiones residuales y mejoran la permeabilidad magnética, mientras que las técnicas de bobinado de alto y bajo voltaje especialmente diseñadas ofrecen una estructura robusta y compacta con un ruido mínimo y una corriente sin carga reducida. Con su diseño sumergido en aceite y su construcción completamente sellada, el transformador no solo logra una regulación de voltaje precisa y un rendimiento de ahorro de energía, sino que también resiste los desafíos ambientales, lo que lo convierte en una solución ideal para las redes urbanas modernas, aplicaciones industriales e iniciativas de energía verde.

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta

Accesorios del producto

Material del sistema central
: Acero al silicio laminado en frío de alta permeabilidad (p. ej., 30ZH120) con un diseño escalonado completamente en inglete, lo que reduce las pérdidas sin carga en un 37 %.
Características: Ruido ultrabajo (20 % por debajo de los estándares), fuerte resistencia a cortocircuitos y revestimiento de resina anticorrosión para mayor durabilidad.

Sistema de bobinado
de alta tensión (11kV): Estructura cilíndrica multicapa con conductores de cobre/aluminio y aislamiento DMD para mayor resistencia.
Bajo voltaje (0,4 kV): el bobinado de lámina de cobre minimiza las pérdidas por corrientes parásitas y mejora la refrigeración.
Aislamiento: materiales VPI + clase H (clasificación de 180 °C) para confiabilidad a largo plazo.

Tanque y
estructura de enfriamiento: Tanque de acero corrugado completamente sellado con aletas autoajustables, libre de mantenimiento.
Refrigeración: Sistema ONAN con aletas del radiador para una eficiente disipación del calor. Válvula de alivio de presión

de protección
: se activa a ≥35 kPa para evitar la ruptura del tanque.
Relé de gas: Detecta fallas internas, activando alarmas/disparos (800kVA+).
Monitoreo de temperatura: Termómetro de aceite listo para alarma remota (1000kVA+).

Cambiador de tomas
NLTC: ±5% o ±2×2,5% de ajuste de voltaje para estabilidad de la red.

Bujes y terminales
HV: porcelana/compuesto con fuga de ≥25 mm/kV para resistencia a la contaminación.
LV: Fundido en resina, estañado para resistencia a la oxidación y alta capacidad de corriente.

Obtenga una cotización

Especificaciones del producto

Tensión nominal

Primario: 11kV

Secundario: 0,4kV

Capacidad nominal

2500KVA (2,5 MVA)

Pérdida sin carga

Tan solo 1830 W, logrando pérdidas entre un 20 % y un 45 % menos que los modelos S11 convencionales para una mayor eficiencia energética.

Pérdida en carga

21.200 W, que utiliza devanados totalmente de cobre y un diseño optimizado para minimizar el consumo de energía operativo.

Grupo de vectores

Dyn11 o Yyn0, que proporcionan supresión de armónicos mejorada y compatibilidad con varias configuraciones de red.

Sistema de enfriamiento

Enfriamiento natural sumergido en aceite (ONAN): sistema de enfriamiento pasivo que elimina la necesidad de equipos de enfriamiento adicionales, lo que reduce los requisitos de mantenimiento.

Impedancia de cortocircuito

Normalmente un 5%, lo que garantiza la estabilidad en condiciones de cortocircuito.

Nivel de ruido

7-10 dB más bajo que los transformadores estándar, lo que lo hace ideal para áreas residenciales y sensibles al ruido.

Frecuencia

50 Hz, totalmente compatible con los estándares internacionales de redes eléctricas.

Certificaciones y estándares

Cumple con IEC 60076, ISO 9001 y modelos selectos certificados por UL, CSA, lo que garantiza seguridad y confiabilidad superiores.

Aplicaciones de productos

La economía es más asequible

Garantiza una distribución de energía estable con bajo nivel de ruido y alta eficiencia, ideal para distritos residenciales y comerciales.

Redes eléctricas urbanas
Respalda plantas de fabricación a gran escala con regulación de voltaje confiable y pérdida de energía operativa reducida.

Instalaciones Industriales
Compatible con aplicaciones de energía solar y eólica, optimizando la transmisión de energía con mínimas pérdidas.

Sistemas de energía renovable
Mejora el acceso a la energía en áreas remotas con un diseño completamente sellado y de bajo mantenimiento.

Proyectos de Electrificación Rural

Ventajas del producto

Eficiencia energética superior

El diseño de núcleo optimizado reduce las pérdidas sin carga hasta en un 45% y la corriente sin carga hasta en un 80% , lo que reduce significativamente el consumo de energía.

Vida útil extendida

El tanque de aceite completamente sellado evita la degradación del aislamiento, lo que garantiza confiabilidad a largo plazo y un mantenimiento mínimo.

Operación compacta y silenciosa

El diseño del radiador corrugado integrado elimina la necesidad de un conservador de aceite, lo que reduce el tamaño y reduce los niveles de ruido entre 7 y 10 dB , lo que lo hace ideal para entornos sensibles al ruido.

Dibujo del plan del transformador de potencia WellDone

Preguntas frecuentes

¿Qué gama de productos de transformadores ofrecen y qué estándares cumplen?

Fabricamos una amplia gama de transformadores que incluyen transformadores de distribución sumergidos en aceite, transformadores de tipo seco, transformadores de potencia, transformadores trifásicos montados en plataforma, transformadores monofásicos montados en plataforma, transformadores de subestación y transformadores montados en postes. Nuestro equipo técnico, con casi 20 años de experiencia en la industria, garantiza que nuestros diseños cumplan con estándares internacionales como ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC y más. Además, muchos de nuestros productos han obtenido las certificaciones UL, cUL y CSA, lo que afirma su seguridad y rendimiento en los mercados globales.
¿Cómo garantiza la calidad y confiabilidad de sus transformadores?

Nuestros transformadores se producen bajo un riguroso sistema de gestión de calidad que cubre cada etapa desde la selección del material hasta las pruebas finales. Cada producto viene con una garantía mínima de 24 meses, lo que garantiza seguridad y confiabilidad a largo plazo. Este compromiso con la calidad se ha ganado la confianza de clientes globales y actores líderes de la industria.
¿Cuáles son sus plazos de producción, opciones de personalización y alcance en el mercado global?

Para los modelos estándar, nuestro plazo de producción suele ser de 10 a 25 días y ofrecemos servicios flexibles de OEM/ODM para proyectos personalizados. También adaptamos soluciones de embalaje para satisfacer los requisitos específicos del cliente. Nuestros transformadores se exportan a todo el mundo (incluida América del Norte, Europa, América del Sur, Australia, Asia y África) con asociaciones exitosas que involucran a empresas de renombre. Para obtener más detalles o soporte personalizado, contáctenos por correo electrónico o WhatsApp.
