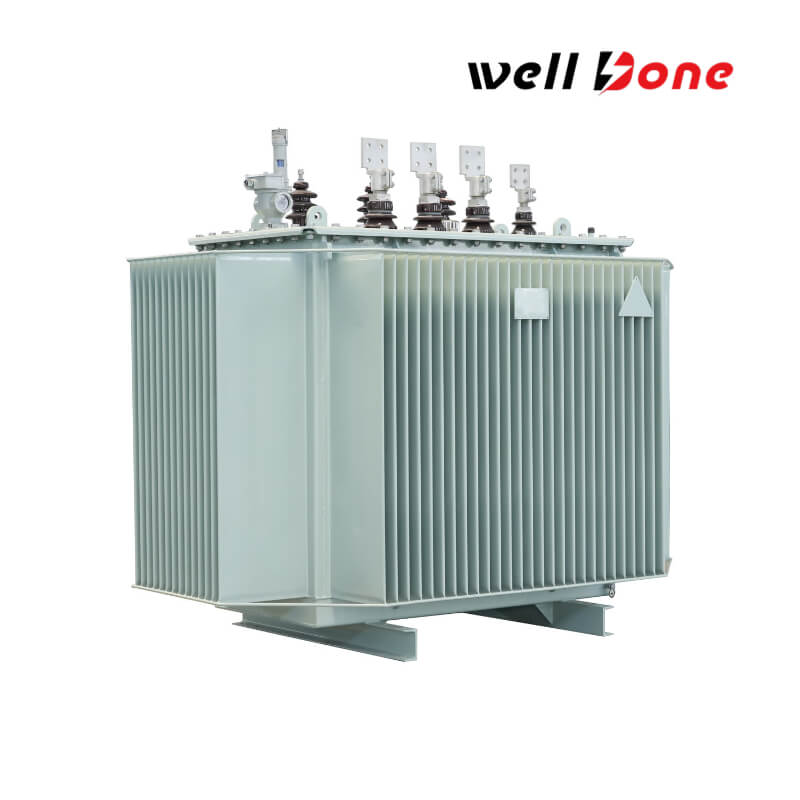

11KV 2500KVA محول توزيع منخفض الخسارة ثلاثي الطور

يمثل محول التوزيع منخفض الفقد ثلاثي الطور بقدرة 11 كيلو فولت 2500 كيلو فولت أمبير طفرة في تكنولوجيا توزيع الطاقة، حيث تم تصميمه بدقة لتحقيق الكفاءة والموثوقية المثلى. باستخدام طرق تصنيع الملف والقلب المبتكرة، يتميز هذا المحول بقلب ملفوف ثلاثي الأبعاد تم تكوينه بشكل فريد من فولاذ السيليكون المدلفن على البارد عالي الجودة، مقطوع بدقة عبر CNC لضمان دائرة مغناطيسية متوازنة مع تقليل فقدان الحمل والحمل بشكل كبير. تعمل عمليات التلدين الفراغي المتقدمة على التخلص من الضغوط المتبقية وتعزيز النفاذية المغناطيسية، بينما توفر تقنيات اللف ذات الجهد العالي والمنخفض المصممة خصيصًا بنية قوية ومدمجة مع الحد الأدنى من الضوضاء وتيار عدم التحميل. بفضل تصميمه المغمور بالزيت وبنيته المغلقة بالكامل، لا يحقق المحول تنظيمًا دقيقًا للجهد وأداء موفر للطاقة فحسب، بل يقاوم أيضًا التحديات البيئية، مما يجعله حلاً مثاليًا للشبكات الحضرية الحديثة والتطبيقات الصناعية ومبادرات الطاقة الخضراء.

الكمية:
التوفر:





استفسر أضف إلى السلة

ملحقات المنتج

مادة النظام الأساسية
: فولاذ سيليكون ملفوف على البارد عالي النفاذية (على سبيل المثال، 30ZH120) مع تصميم متدرج بالكامل، مما يقلل من خسائر عدم التحميل بنسبة 37%.
الميزات: ضوضاء منخفضة للغاية (20% أقل من المعايير)، ومقاومة قوية للدوائر القصيرة، وطلاء راتنج مضاد للتآكل من أجل المتانة.

نظام اللف
عالي الجهد (11 كيلو فولت): هيكل أسطواني متعدد الطبقات مع موصلات من النحاس/الألومنيوم وعزل DMD لتعزيز القوة.
الجهد المنخفض (0.4 كيلو فولت): يعمل لف رقائق النحاس على تقليل خسائر التيار الدوامي وتحسين التبريد.
العزل: مواد من فئة VPI + H (تصنيف 180 درجة مئوية) لضمان الموثوقية على المدى الطويل.

الخزان وهيكل التبريد
: خزان فولاذي مموج مغلق بالكامل مع زعانف ذاتية الضبط، لا يحتاج إلى صيانة.
التبريد: نظام ONAN مع زعانف المبرد لتبديد الحرارة بكفاءة. صمام تخفيف ضغط

الحماية
: يتم تفعيله عند ≥35 كيلو باسكال لمنع تمزق الخزان.
مرحل الغاز: يكتشف الأعطال الداخلية، ويطلق الإنذارات/الرحلات (800 كيلو فولت أمبير+).
مراقبة درجة الحرارة: مقياس حرارة الزيت الجاهز للإنذار عن بعد (1000 كيلو فولت أمبير +).

مغير الصنبور
NLTC: تعديل الجهد الكهربي بنسبة ±5% أو ±2×2.5% لتحقيق استقرار الشبكة.

البطانات والمحطات الطرفية
ذات الجهد العالي: بورسلين/مركب بزحف ≥25 مم/كيلو فولت لمقاومة التلوث.
LV: مصبوب بالراتنج ومطلي بالقصدير لمقاومة الأكسدة وقدرة تيار عالية.

احصل على عرض أسعار

مواصفات المنتج

الجهد المقنن

الابتدائي: 11 كيلو فولت

الثانوي: 0.4 كيلو فولت

القدرة المقدرة

2500 كيلو فولت أمبير (2.5 ميجا فولت أمبير)

فقدان عدم التحميل

بقدرة منخفضة تصل إلى 1830 وات، مما يحقق فقدًا أقل بنسبة 20% - 45% من موديلات S11 التقليدية لتحسين كفاءة استخدام الطاقة.

خسارة التحميل

21200 واط، باستخدام ملفات نحاسية بالكامل وتصميم محسّن لتقليل استهلاك الطاقة التشغيلية.

مجموعة المتجهات

Dyn11 أو Yyn0، مما يوفر قمعًا توافقيًا محسنًا وتوافقًا مع تكوينات الشبكة المختلفة.

نظام التبريد

التبريد الطبيعي المغمور بالزيت (ONAN) - نظام تبريد سلبي يلغي الحاجة إلى معدات تبريد إضافية، مما يقلل من متطلبات الصيانة.

مقاومة ماس كهربائى

عادة 5%، مما يضمن الاستقرار في ظل ظروف الدائرة القصيرة.

مستوى الضوضاء

7-10 ديسيبل أقل من المحولات القياسية، مما يجعلها مثالية للمناطق السكنية والحساسة للضوضاء.

تكرار

50 هرتز، متوافق تمامًا مع معايير شبكة الطاقة الدولية.

الشهادات والمعايير

متوافق مع IEC 60076 وISO 9001 ونماذج مختارة معتمدة من UL وCSA، مما يضمن السلامة والموثوقية الفائقة.

تطبيقات المنتج

الاقتصاد هو أكثر بأسعار معقولة

يضمن توزيعًا ثابتًا للطاقة مع ضوضاء منخفضة وكفاءة عالية، وهو مثالي للمناطق السكنية والتجارية.

شبكات الطاقة الحضرية
يدعم مصانع التصنيع واسعة النطاق من خلال تنظيم الجهد الكهربي بشكل موثوق وتقليل فقدان الطاقة التشغيلية.

المنشآت الصناعية
متوافق مع تطبيقات الطاقة الشمسية وطاقة الرياح، مما يعمل على تحسين نقل الطاقة بأقل قدر من الخسارة.

أنظمة الطاقة المتجددة
يعزز إمكانية الوصول إلى الطاقة في المناطق النائية من خلال تصميم مغلق بالكامل ومنخفض الصيانة.

مشاريع كهربة الريف

مزايا المنتج

كفاءة متفوقة في استخدام الطاقة

يعمل التصميم الأساسي الأمثل على تقليل الفاقد في حالة عدم التحميل بنسبة تصل إلى 45% وتيار عدم التحميل بنسبة تصل إلى 80% ، مما يقلل بشكل كبير من استهلاك الطاقة.

عمر خدمة ممتد

يمنع خزان الزيت المغلق تمامًا تدهور العزل، مما يضمن الموثوقية على المدى الطويل والحد الأدنى من الصيانة.

عملية مدمجة ومنخفضة الضوضاء

يلغي تصميم الرادياتير المموج المتكامل الحاجة إلى خزان الزيت، مما يقلل الحجم مع خفض مستويات الضوضاء بمقدار 7-10 ديسيبل ، مما يجعله مثاليًا للبيئات الحساسة للضوضاء.

رسم خطة محولات الطاقة WellDone

التعليمات

ما هي مجموعة منتجات المحولات التي تقدمها وما هي المعايير التي تلبيها؟

نقوم بتصنيع مجموعة متنوعة من المحولات بما في ذلك محولات التوزيع المغمورة بالزيت، ومحولات النوع الجاف، ومحولات الطاقة، والمحولات المثبتة على لوحة ثلاثية الطور، والمحولات المثبتة على لوحة أحادية الطور، ومحولات المحطات الفرعية، والمحولات المثبتة على القطب. يضمن فريقنا الفني، الذي يتمتع بما يقرب من 20 عامًا من الخبرة في الصناعة، أن تتوافق تصميماتنا مع المعايير الدولية مثل ANSI، وIEEE، وDOE، وCSA، وAS، وAZS، وGOST، وIEC، والمزيد. بالإضافة إلى ذلك، حصلت العديد من منتجاتنا على شهادات UL وcUL وCSA، مما يؤكد سلامتها وأدائها في الأسواق العالمية.
كيف يمكنك التأكد من جودة وموثوقية المحولات الخاصة بك؟

يتم إنتاج محولاتنا في ظل نظام صارم لإدارة الجودة يغطي كل مرحلة من اختيار المواد إلى الاختبار النهائي. يأتي كل منتج مع ضمان لمدة 24 شهرًا على الأقل، مما يضمن السلامة والموثوقية على المدى الطويل. وقد اكتسب هذا الالتزام بالجودة ثقة العملاء العالميين والجهات الفاعلة الرائدة في الصناعة.
ما هي المهل الزمنية للإنتاج وخيارات التخصيص والوصول إلى الأسواق العالمية؟

بالنسبة للنماذج القياسية، فإن مهلة الإنتاج لدينا تتراوح عادة من 10 إلى 25 يومًا، ونقدم خدمات OEM/ODM مرنة للمشاريع المخصصة. نقوم أيضًا بتصميم حلول التعبئة والتغليف لتلبية متطلبات العملاء المحددة. يتم تصدير محولاتنا إلى جميع أنحاء العالم - بما في ذلك أمريكا الشمالية وأوروبا وأمريكا الجنوبية وأستراليا وآسيا وأفريقيا - من خلال شراكات ناجحة تضم شركات مشهورة. لمزيد من التفاصيل أو الدعم الشخصي، يرجى الاتصال بنا عبر البريد الإلكتروني أو الواتساب.
