Wie viele KV und MVA verbrauchen industrielle Leistungstransformatoren wirklich?

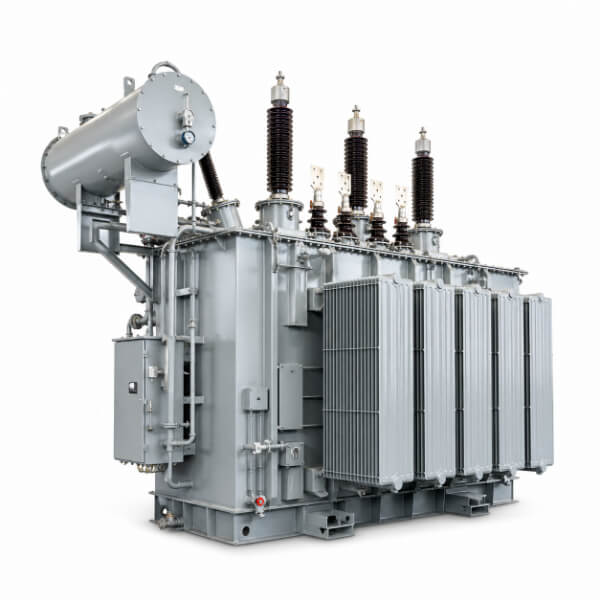

Wenn Sie in ein Umspannwerk oder eine große Produktionsanlage gehen, werden Sie sie sehen: die schweren, mit Öl gefüllten Kisten, in denen unsichtbare Energie brummt. Diese sind Leistungstransformatoren und es gibt sie in Größen, die in einen kleinen Raum passen oder einen ganzen Häuserblock einnehmen. Doch hier stellt sich die Frage, die sich Ingenieure und Beschaffungsmanager ständig stellen: Welche Spannungs- und Leistungswerte sind in der realen Industrie tatsächlich üblich?

Die kurze Antwort lautet: die meisten Industrietransformatoren arbeiten im oberen Bereich zwischen 6 kV und 132 kV, mit Nennleistungen von einigen hundert kVA bis über 100 MVA. Aber dieser Bereich ist zu breit, um nützlich zu sein. Lassen Sie mich es danach aufschlüsseln, wo Sie sie tatsächlich finden.

Kleine bis mittlere Industriestandorte (Leichtfertigung, Werkstätten, Gewerbekomplexe)

Wenn Sie eine Kunststofffabrik, eine Lebensmittelverarbeitungslinie oder ein mittelgroßes Lagerhaus leiten, ist Ihre Hauptstromquelle normalerweise ein Transformator, der 11 kV, 13,8 kV oder 33 kV auf etwa 480 V oder 400 V für Ihre Maschinen heruntertransformiert.

In dieser Welt überschreiten die Kapazitäten selten 2,5 MVA. Gängige Zahlen, die Sie auf Typenschildern sehen, sind: 500 kVA, 1 MVA (1000 kVA), 1,6 MVA und 2 MVA. Ein 1-MVA-Transformator, der ein 400-V-Panel speist, kann bequem ein paar hundert Kilowatt Motorlast, Beleuchtung und HVAC betreiben – denken Sie an eine kleine Montagelinie oder eine mittelgroße Werkstatt.

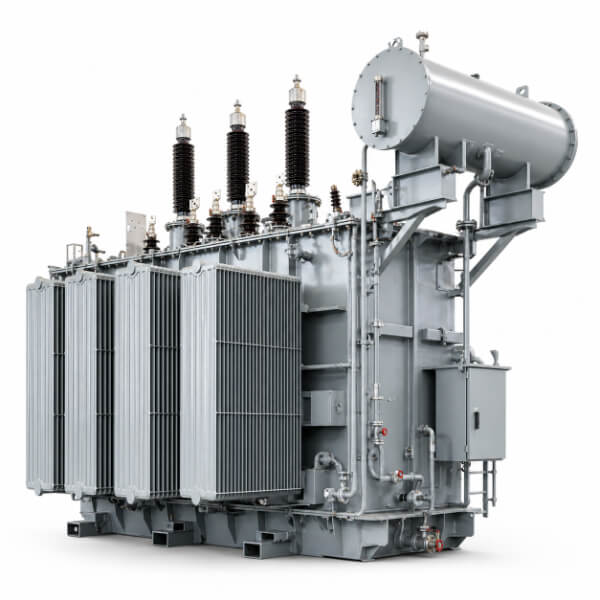

Große Industrieanlagen (Stahlwerke, Minen, Raffinerien, Rechenzentren)

Wenn man in die Schwerindustrie vordringt, steigen die Zahlen schnell. Der Lichtbogenofen eines Stahlwerks oder die großen Kompressoren einer petrochemischen Anlage benötigen viel Strom. Hier steigt die Primärspannung direkt von der Versorgungsleitung oft auf 66 kV, 110 kV oder 132 kV. Die Sekundärseite könnte immer noch 11 kV oder 33 kV sein und die interne Verteilung speisen.

Die Kapazitäten beginnen bei 10 MVA und reichen bis zu 60 MVA oder sogar 100 MVA für eine einzelne Einheit. Beispielsweise ist ein 40-MVA-Transformator mit 132 kV Primär- und 11 kV Sekundärspannung eine Standardwahl für ein großes Industriegebiet. Auf dem Campus eines Rechenzentrums könnten zur Redundanz zwei oder drei 20-MVA-Transformatoren parallel geschaltet werden.

Versorgungsgroße und netzgekoppelte Transformatoren (Kraftwerke, große Umspannwerke)

Jetzt betreten wir die große Liga. Generator Aufwärtstransformatoren (GSU) in einem Kraftwerk nehmen die Leistung des Generators – sagen wir 22 kV – und treiben sie auf 220 kV, 400 kV oder sogar 765 kV für die Übertragung über große Entfernungen an. Diese Einheiten werden in Hunderten von MVA gemessen.

Gängige Größen von Versorgungstransformatoren: 100 MVA, 240 MVA, 400 MVA, 600 MVA, und die größten Einzeleinheiten können 1.200 MVA überschreiten – genug, um eine mittelgroße Stadt mit Strom zu versorgen.

Warum bleiben Spannung und Kapazität in bestimmten Schritten?

Sie werden feststellen, dass Bewertungen nicht zufällig sind. Die Branche folgt bevorzugten Zahlenreihen, meist der R10-Reihe. Sie sehen also 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 kVA und so weiter. Das Gleiche gilt für MVA-Leistungen: 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80, 100 MVA. Diese Standardisierung hilft Herstellern, Kerne, Wicklungen und Tanks effizient zu lagern.

Was sagen die Standards eigentlich?

Drei Hauptnormen dominieren die globale Transformatorspezifikation:

• IEC 60076 – Die internationale Basislinie. Es definiert alles vom Temperaturanstieg bis hin zu dielektrischen Tests. Wenn Sie einen Transformator für den Export kaufen, ist dies Ihre Referenz.

• IEEE C57.12-Reihe – Das nordamerikanische Regelwerk. Es deckt Spannungen wie 34,5 kV, 69 kV, 138 kV und Sekundärspannungen wie 480Y/277 V und 208Y/120 V ab. Für kleine Verteilungen verarbeitet IEEE C57.12.20 Freileitungen mit bis zu 500 kVA.

• GB/T 6451 in China – Extrem detailliert. Es deckt Spannungsebenen von 6 kV bis 750 kV und Leistungen von 30 kVA bis weit über 100 MVA ab. In China gibt es außerdem verbindliche Energieeffizienzstufen (GB 20052), die strenge Leerlauf- und Lastverlustgrenzen festlegen.

Was bedeutet das für einen Käufer? Wenn Sie sich in Nordamerika befinden, werden Sie fast nie eine 33-kV-Primärspannung sehen – stattdessen erhalten Sie 34,5 kV. In Europa und Asien sind 33 kV üblich. Die physische Hardware ist ähnlich, aber die Stufenschalter, Durchführungskriechstrecken und Prüfspannungen unterscheiden sich.

Ein kurzer Realitätscheck zur Transformatordimensionierung

Viele Menschen machen den Fehler, „nur für den Fall“ einen zu großen Transformator zu kaufen. Eine Überdimensionierung erhöht die Leerlaufverluste (den Kernverlust, der rund um die Uhr läuft) dramatisch. Ein typisches Ein 1000-kVA-Transformator kann einen Leerlaufverlust von 1,2 kW bis 1,8 kW haben. Über zehn Jahre hinweg sind das über 100.000 kWh Verschwendung. Um optimale Lebenszykluskosten zu erzielen, sollte die Größe stets auf 70–85 % der erwarteten Spitzenlast ausgelegt sein.

Denken Sie auch daran, dass die kVA-Leistung nicht mit der kW-Leistung identisch ist. Wenn Ihre Last einen niedrigen Leistungsfaktor hat (z. B. 0,7), kann ein 1000-kVA-Transformator nur 700 kW kontinuierlich liefern. Sie können entweder eine Leistungsfaktorkorrektur hinzufügen oder zur nächsten Größe wechseln.

Letzte Erkenntnisse

• Für kleine Industrieverteilungen: 6 kV bis 35 kV primär, 50 kVA bis 5 MVA

• Für große Industrieanlagen: 66 kV bis 132 kV primär, 5 MVA bis 100 MVA

• Für Übertragung und Erzeugung: 220 kV bis 765 kV, 100 MVA bis 1200+ MVA

Die Spannungs- und MVA-Zahlen auf einem Transformator-Typenschild sind nicht willkürlich – sie folgen jahrzehntelanger Standardisierung, regionalen Präferenzen und Lastmustern. Ganz gleich, ob Sie eine Spezifikation für eine neue Anlage schreiben oder einfach nur verstehen möchten, was die staubige Einheit in der Ecke eigentlich macht: Jetzt haben Sie die realen Bereiche, die Ingenieure tatsächlich verwenden.
