หม้อแปลงไฟฟ้ากำลังอุตสาหกรรมใช้จริงกี่ KV และ MVA

เมื่อเดินเข้าไปในสถานีย่อยอุตสาหกรรมหรือโรงงานผลิตขนาดใหญ่ แล้วคุณจะเห็นสิ่งเหล่านั้น: กล่องหนักที่เต็มไปด้วยน้ำมันส่งเสียงฮัมด้วยพลังงานที่มองไม่เห็น เหล่านี้คือ หม้อแปลงไฟฟ้ากำลัง และมีหลายขนาดที่สามารถใส่ในห้องเล็กๆ หรือกินพื้นที่ทั้งบล็อกในเมืองได้ แต่นี่คือคำถามที่วิศวกรและผู้จัดการฝ่ายจัดซื้อถามตลอดเวลา: พิกัดแรงดันไฟฟ้าและกำลังไฟฟ้าใดบ้างที่เป็นเรื่องปกติในอุตสาหกรรมในโลกแห่งความเป็นจริง

คำตอบสั้น ๆ ก็คือส่วนใหญ่ หม้อแปลงไฟฟ้าอุตสาหกรรม ทำงานที่ไหนสักแห่งระหว่าง 6 kV ถึง 132 kV ในด้านสูง โดยมีพิกัดกำลังตั้งแต่ไม่กี่ร้อย kVA จนถึงมากกว่า 100 MVA แต่ช่วงนั้นกว้างเกินกว่าจะมีประโยชน์ ผมขอแยกย่อยตามสถานที่ที่คุณพบพวกเขาจริงๆ

ไซต์อุตสาหกรรมขนาดเล็กถึงขนาดกลาง (การผลิตเบา, การประชุมเชิงปฏิบัติการ, อาคารพาณิชย์)

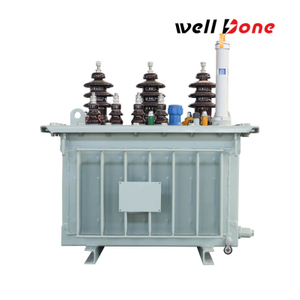

หากคุณบริหารจัดการโรงงานพลาสติก สายการผลิตอาหาร หรือคลังสินค้าขนาดกลาง แหล่งพลังงานหลักของคุณมักจะเป็นหม้อแปลงที่จะลดแรงดันไฟฟ้า 11 kV, 13.8 kV หรือ 33 kV เป็นประมาณ 480 V หรือ 400 V สำหรับเครื่องจักรของคุณ

ในโลกนั้น ความจุแทบจะไม่เกิน 2.5 MVA ตัวเลขทั่วไปที่คุณจะเห็นบนป้ายชื่อ: 500 kVA, 1 MVA (1,000 kVA), 1.6 MVA และ 2 MVA หม้อแปลงขนาด 1 MVA ที่จ่ายไฟให้กับแผง 400 V สามารถใช้งานโหลดมอเตอร์ ไฟส่องสว่าง และระบบ HVAC สองสามร้อยกิโลวัตต์ได้อย่างสะดวกสบาย ลองนึกถึงสายการประกอบขนาดเล็กหรือโรงปฏิบัติงานขนาดกลาง

สิ่งอำนวยความสะดวกอุตสาหกรรมขนาดใหญ่ (โรงงานเหล็ก, เหมืองแร่, โรงกลั่น, ศูนย์ข้อมูล)

เมื่อคุณก้าวเข้าสู่อุตสาหกรรมหนัก ตัวเลขจะกระโดดอย่างรวดเร็ว เตาอาร์คไฟฟ้าของโรงถลุงเหล็กหรือคอมเพรสเซอร์ขนาดใหญ่ของโรงงานปิโตรเคมีต้องใช้พลังงานสูง ที่นี่ แรงดันไฟฟ้าหลักมักจะเพิ่มขึ้นเป็น 66 kV, 110 kV หรือ 132 kV โดยตรงจากสายส่งสาธารณูปโภค ด้านทุติยภูมิอาจยังคงเป็น 11 kV หรือ 33 kV ป้อนการกระจายภายใน

ความจุเริ่มต้นที่ 10 MVA และสูงถึง 60 MVA หรือแม้แต่ 100 MVA สำหรับยูนิตเดียว ตัวอย่างเช่น หม้อแปลง 40 MVA ที่มีแรงดันไฟฟ้าหลัก 132 kV และรอง 11 kV เป็นตัวเลือกมาตรฐานสำหรับเขตอุตสาหกรรมขนาดใหญ่ แคมปัสศูนย์ข้อมูลอาจใช้หม้อแปลง 20 MVA สองหรือสามตัวขนานกันเพื่อความซ้ำซ้อน

หม้อแปลงไฟฟ้าขนาดยูทิลิตี้และแบบเชื่อมต่อกริด (โรงไฟฟ้า สถานีย่อยหลัก)

ตอนนี้เราเข้าสู่ลีกใหญ่ เครื่องกำเนิดไฟฟ้า หม้อแปลงแบบ step-up (GSU) ที่โรงไฟฟ้าใช้เอาต์พุตของเครื่องกำเนิดไฟฟ้า เช่น 22 kV และดันไปที่ 220 kV, 400 kV หรือแม้แต่ 765 kV สำหรับการส่งสัญญาณทางไกล หน่วยเหล่านี้วัดเป็นร้อย MVA

ขนาดหม้อแปลงไฟฟ้าทั่วไป: 100 MVA, 240 MVA, 400 MVA, 600 MVA และยูนิตเดี่ยวที่ใหญ่ที่สุดสามารถเกิน 1,200 MVA ซึ่งเพียงพอที่จะจ่ายไฟให้กับเมืองขนาดกลาง

เหตุใดแรงดันไฟฟ้าและความจุจึงอยู่ในขั้นตอนที่แน่นอน

คุณจะสังเกตเห็นว่าการให้คะแนนไม่ได้สุ่ม อุตสาหกรรมเป็นไปตามซีรี่ส์ตัวเลขที่ต้องการ ซึ่งส่วนใหญ่เป็นซีรีส์ R10 ดังนั้นคุณจะเห็น 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1,000 kVA และอื่นๆ เช่นเดียวกับการจัดอันดับ MVA: 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80, 100 MVA มาตรฐานนี้ช่วยให้ผู้ผลิตสต็อกแกน ขดลวด และถังได้อย่างมีประสิทธิภาพ

มาตรฐานบอกอะไรจริงๆ?

มาตรฐานหลักสามประการมีอิทธิพลต่อข้อกำหนดหม้อแปลงทั่วโลก:

• IEC 60076 – พื้นฐานระหว่างประเทศ โดยจะกำหนดทุกสิ่งตั้งแต่อุณหภูมิที่เพิ่มขึ้นไปจนถึงการทดสอบไดอิเล็กทริก หากคุณกำลังซื้อหม้อแปลงเพื่อส่งออก นี่คือข้อมูลอ้างอิงของคุณ

• ซีรีส์ IEEE C57.12 – หนังสือกฎของอเมริกาเหนือ โดยครอบคลุมแรงดันไฟฟ้า เช่น 34.5 kV, 69 kV, 138 kV และแรงดันไฟฟ้ารอง เช่น 480Y/277 V และ 208Y/120 V สำหรับการกระจายขนาดเล็ก IEEE C57.12.20 รองรับหน่วยเหนือศีรษะได้สูงสุด 500 kVA

• GB/T 6451 ในประเทศจีน – มีรายละเอียดมาก ครอบคลุมระดับแรงดันไฟฟ้าตั้งแต่ 6 kV ไปจนถึง 750 kV และความจุตั้งแต่ 30 kVA ถึงมากกว่า 100 MVA ประเทศจีนยังมีระดับประสิทธิภาพพลังงานบังคับ (GB 20052) ซึ่งกำหนดขีดจำกัดการไม่มีโหลดและการสูญเสียโหลดที่เข้มงวด

สิ่งนี้หมายความว่าอย่างไรสำหรับผู้ซื้อ? หากคุณอยู่ในอเมริกาเหนือ คุณแทบจะไม่เคยเห็นแรงดันไฟฟ้าหลัก 33 kV เลย แต่คุณจะได้รับ 34.5 kV ในยุโรปและเอเชีย 33 kV เป็นเรื่องปกติ ฮาร์ดแวร์ทางกายภาพจะคล้ายกัน แต่ตัวเปลี่ยนแทป ระยะห่างตามผิวฉนวนของบุชชิ่ง และแรงดันไฟฟ้าทดสอบแตกต่างกัน

การตรวจสอบความเป็นจริงอย่างรวดเร็วเกี่ยวกับขนาดหม้อแปลง

หลายๆ คนทำผิดพลาดในการซื้อหม้อแปลงที่มีขนาดใหญ่เกินไป 'เผื่อไว้' การเพิ่มขนาดจะเพิ่มการสูญเสียที่ไม่มีโหลด (การสูญเสียแกนที่ทำงานตลอด 24/7/365) อย่างมาก แบบฉบับ หม้อแปลงขนาด 1,000 kVA อาจมีการสูญเสียขณะไม่มีโหลด 1.2 kW ถึง 1.8 kW กว่าสิบปี นั่นคือการสูญเสียมากกว่า 100,000 kWh กำหนดขนาดให้อยู่ภายใน 70–85% ของโหลดสูงสุดที่คาดไว้เสมอเพื่อต้นทุนตลอดอายุการใช้งานที่ดีที่สุด

นอกจากนี้ โปรดจำไว้ว่าพิกัด kVA ไม่เหมือนกับ kW หากโหลดของคุณมีตัวประกอบกำลังต่ำ (เช่น 0.7) หม้อแปลงขนาด 1,000 kVA จะสามารถจ่ายกระแสไฟฟ้าได้อย่างต่อเนื่องเพียง 700 kW เท่านั้น คุณจะเพิ่มการแก้ไขตัวประกอบกำลังหรือเลื่อนขึ้นเป็นขนาดถัดไป

ประเด็นสุดท้าย

• สำหรับการจำหน่ายอุตสาหกรรมขนาดเล็ก: 6 kV ถึง 35 kV หลัก, 50 kVA ถึง 5 MVA

• สำหรับโรงงานอุตสาหกรรมขนาดใหญ่: 66 kV ถึง 132 kV หลัก, 5 MVA ถึง 100 MVA

• สำหรับการส่งและการสร้าง: 220 kV ถึง 765 kV, 100 MVA ถึง 1200+ MVA

หมายเลขแรงดันไฟฟ้าและ MVA บนแผ่นป้ายหม้อแปลงไม่ได้กำหนดขึ้นเอง โดยเป็นไปตามมาตรฐาน ความต้องการในภูมิภาค และรูปแบบโหลดมานานหลายทศวรรษ ไม่ว่าคุณจะเขียนข้อกำหนดสำหรับโรงงานแห่งใหม่หรือเพียงพยายามทำความเข้าใจว่าอุปกรณ์ที่เต็มไปด้วยฝุ่นตรงหัวมุมทำอะไรได้บ้าง ตอนนี้ คุณมีกลุ่มผลิตภัณฑ์ในโลกแห่งความเป็นจริงที่วิศวกรใช้จริงแล้ว
