Guide complet des transformateurs montés sur poteau — Types, sélection et maintenance

Introduction

Les transformateurs montés sur poteaux – souvent vus au sommet des poteaux électriques le long des rues et dans les zones rurales – effectuent silencieusement un travail essentiel : ils abaissent les tensions de distribution aux basses tensions réellement utilisées par les maisons, les fermes et les petites entreprises. Compacts, économiques et faciles à déployer, ces transformateurs constituent l'épine dorsale de nombreux réseaux de distribution aériens. Cet article explique ce que sont les transformateurs montés sur poteau, comment ils fonctionnent, où ils sont utilisés et comment les choisir, les installer et les entretenir afin qu'ils fournissent un service sûr et fiable pendant des années.

Qu'est-ce qu'un transformateur sur poteau ?

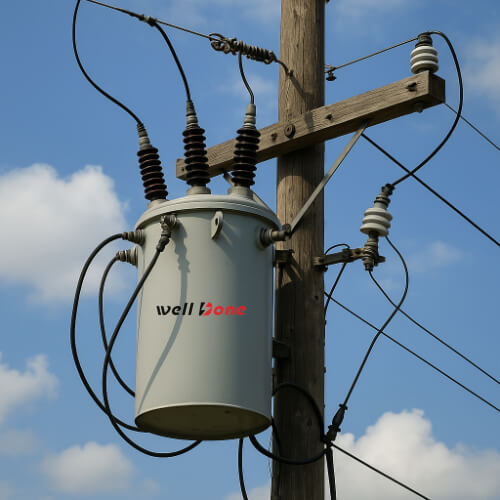

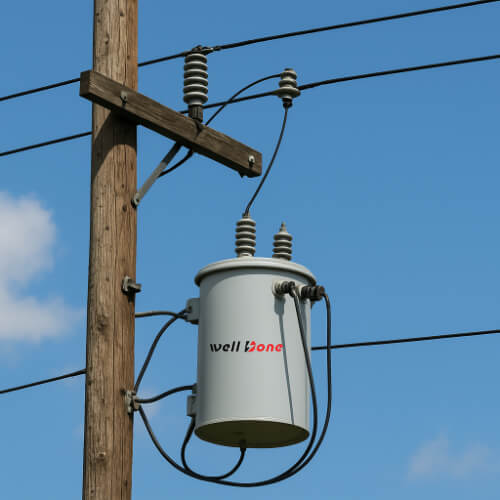

Un transformateur monté sur poteau est un transformateur de distribution installé sur un poteau de service public/électrique pour convertir les lignes de distribution moyenne ou haute tension (par exemple, 11 kV, 13,8 kV, 22 kV ou 33 kV) en basse tension au niveau du consommateur (exemples : 400/230 V triphasé ou 240/120 V monophasé en Amérique du Nord). Ils sont communément appelés transformateurs sur poteau, transformateurs sur poteau ou transformateurs de distribution montés sur poteau. Ils sont disponibles en versions monophasées et triphasées et dans différents styles de construction (à huile et à sec).

Conceptions et composants courants

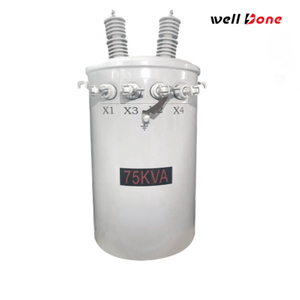

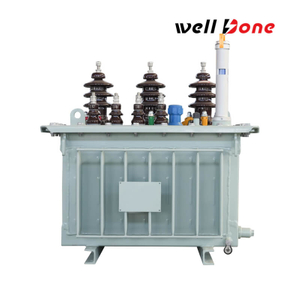

• Monophasé ou triphasé : les unités monophasées (souvent de 5 à 50 kVA) desservent des circuits résidentiels individuels ; les unités à poteaux triphasés (dizaines à plusieurs centaines de kVA) desservent des charges plus denses ou commerciales.

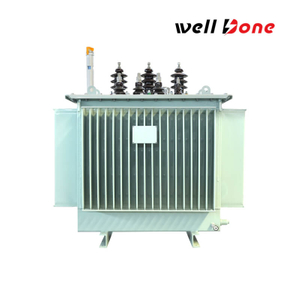

• Immergé dans l'huile ( rempli de liquide) : Approche traditionnelle : les enroulements et le noyau du transformateur reposent dans de l'huile isolante qui aide à refroidir et à isoler. Les unités à huile offrent généralement un coût inférieur et de bonnes performances de refroidissement, mais nécessitent des précautions environnementales.

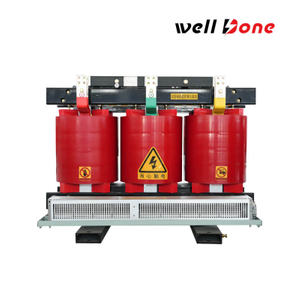

• Type sec ( résine coulée) : Aucune huile utilisée — plus sûr pour les endroits sensibles, risque environnemental moindre et problèmes de fuite minimes. Idéal à proximité des espaces publics ou là où les règles en matière d'incendie et de déversement d'hydrocarbures sont strictes.

• Protections et accessoires : Coupe-fusibles ou fusibles à expulsion côté primaire, parafoudres pour protection contre la foudre, bornes de terre, boîte de jonction basse tension et, sur les groupes fioul, conservateur, dispositif de surpression et voyant de niveau d'huile.

Spécifications typiques

• Capacité (kVA) : Unités résidentielles monophasées généralement 10-25 kVA ; petit commercial/triphasé 50–300 kVA selon la demande.

• Tensions primaires : Les primaires de distribution courants incluent 11 kV, 13,8 kV, 22 kV et 33 kV — la sélection finale doit correspondre au réseau local.

• Tensions secondaires : Selon la région — 400/230 V triphasé (UE), 240/120 V monophasé (Amérique du Nord), etc.

• Types de connexion : Δ–Y (primaire Delta — secondaire étoile/étoile) est largement utilisé pour fournir un secondaire neutre et mis à la terre ; d'autres groupes de vecteurs sont utilisés lorsque la compatibilité du système l'exige.

Où les transformateurs montés sur poteau sont-ils mieux utilisés

• Distribution rurale et suburbaine : là où le câble souterrain n'est pas rentable et où les clients sont dispersés.

• Alimentation routière et routière : Pour circuits d'éclairage et petits groupements d'habitations.

• Déploiement temporaire ou rapide : Chantiers de construction, camps temporaires ou installations éloignées où la rapidité compte.

• Nœuds de distribution isolés : Pour simplifier le sectionnement et l'isolation des défauts sur les lignes aériennes.

Conseils de sélection — liste de contrôle pratique

1. Calculer la charge réelle et de pointe : utiliser les kW/kVA mesurés ou estimés, inclure la diversité et la croissance prévisible ; ciblez une certaine marge (généralement 20 à 30 % selon les modèles de charge).

2. Choisissez le support de refroidissement/isolation : choisissez le type rempli d'huile pour le coût et le refroidissement, à moins que des raisons environnementales, d'incendie ou réglementaires ne favorisent le type sec. Envisagez des fluides biodégradables lorsque de l'huile est nécessaire mais que le risque de déversement doit être minimisé.

3. Faites correspondre les tensions du système et le groupe de vecteurs : assurez-vous que les tensions primaires et secondaires et les vecteurs de phase s'alignent sur les exigences du réseau en amont.

4. Contraintes du chantier : Résistance des poteaux, dégagements, proximité des routes ou des habitations et accès des techniciens.

5. Besoins en matière de protection et de surveillance : configuration des fusibles, parafoudres et si une surveillance à distance de la température/du niveau d'huile/de la charge est nécessaire pour une gestion moderne des actifs.

Considérations d’installation et de sécurité

• Résistance du poteau et du montage : vérifiez que le poteau, la traverse et les fixations peuvent supporter en toute sécurité le poids et la charge de vent du transformateur ainsi que des accessoires.

• Dégagements et sécurité publique : Respecter les normes nationales/régionales de dégagement électrique pour les routes, trottoirs et bâtiments. Installez des barrières ou des gardes si le transformateur est à portée de main.

• Mise à la terre : Une mise à la terre solide de la cuve du transformateur et du neutre est essentielle pour la protection et la sécurité du personnel.

• Protection contre la foudre et les surtensions : utilisez des parafoudres appropriés et des coupe-fusibles correctement dimensionnés pour limiter les dommages causés par les transitoires.

• Permis et règles des services publics locaux : Suivez les exigences du service public de distribution concernant le type d'équipement, l'étiquetage et l'interconnexion.

Bonnes pratiques en matière de maintenance et de fiabilité

• Inspections visuelles de routine : Rechercher des fuites (unités d'huile), des isolateurs endommagés, de la corrosion, des raccords desserrés et des signes de vandalisme.

• Contrôles thermiques : Les relevés infrarouges permettent de repérer les connexions chaudes ou les sections surchargées avant que des pannes ne surviennent.

• Tests d'huile pour les unités remplies de liquide : des analyses périodiques du diélectrique et des gaz dissous (DGA) identifient rapidement les défauts internes.

• Serrage et entretien : Contrôles réguliers du couple des colliers et des connexions, et remplacement des dispositifs de protection vieillis ou endommagés.

• Surveillance de la charge : suivez les tendances de charge – une surcharge persistante réduit la durée de vie du transformateur ; envisagez d’augmenter ou d’ajouter de la capacité si nécessaire.

• Tenue de dossiers : Tenir un journal des inspections, des tests et des réparations pour repérer les tendances et planifier les remplacements de manière proactive.

Avantages et inconvénients – comparaison rapide

Avantages

• Faible coût d’investissement par nœud installé.

• Empreinte terrestre minimale et rapide à installer.

• Idéal pour les charges distribuées et de faible densité ; permet la sectionnement.

Inconvénients

• Exposé aux intempéries et aux dommages mécaniques.

• Capacité limitée par rapport aux transformateurs de sous-station.

• Les unités remplies d'huile comportent des risques de déversement/incendie et un fardeau réglementaire.

Erreurs courantes et comment les éviter

• Sous-dimensionnement pour les charges de pointe  : utilisez toujours les données de demande de pointe, et pas seulement l'utilisation moyenne.

• Ignorer les règles environnementales : dans les zones sensibles, privilégier les huiles sèches ou biodégradables.

• Une mise à la terre insuffisante ou un montage faible des pôles entraîne des défauts dangereux et des pannes mécaniques.

• Ignorer l'entretien régulier  : la plupart des défaillances sur le terrain montrent des signes précoces que des contrôles de routine pourraient détecter.

FAQ courte

Q : Combien de temps dure généralement un transformateur monté sur poteau ?
R : Avec une sélection et un entretien appropriés, beaucoup durent 20 à 30 ans ; la durée de vie est réduite par une surcharge continue, la pénétration d’humidité et un mauvais entretien.

Q : Puis-je remplacer une unité à huile par une unité à sec ?
R : Oui, mais vérifiez les limites thermiques, l'espace disponible, le poids et la ventilation ; le type sec évite le risque de déversement d’hydrocarbures mais peut être plus volumineux et plus chaud.

Q : Comment un transformateur de poteau est-il protégé de la foudre ?
R : La protection primaire est constituée de parasurtenseurs et de coupe-fusibles primaires correctement calibrés. Une bonne mise à la terre réduit le risque résiduel.

Conclusion

Les transformateurs montés sur poteau constituent une solution simple et éprouvée pour la distribution aérienne. Lorsqu'ils sont correctement spécifiés, installés et entretenus, ils offrent un service sûr et économique pendant des décennies. Les clés du succès sont un dimensionnement judicieux avec une marge de croissance, le choix du matériau isolant adapté à l'environnement, un montage et une mise à la terre robustes et une routine de maintenance prévisible. Pour les services publics et les entrepreneurs, investir un peu de temps dans les spécifications et les soins préventifs s’avère payant car il y a moins de pannes, des coûts de réparation inférieurs et une durée de vie plus longue.
