คู่มือฉบับสมบูรณ์เกี่ยวกับหม้อแปลงแบบติดเสา - ประเภท การเลือก และการบำรุงรักษา

การแนะนำ

หม้อแปลงไฟฟ้าแบบติดเสา ซึ่งมักพบเห็นบนเสาไฟฟ้าตามถนนและในพื้นที่ชนบท ทำงานที่สำคัญอย่างเงียบๆ โดยจะลดแรงดันไฟฟ้าของระบบจำหน่ายลงเหลือแรงดันไฟฟ้าต่ำที่บ้าน ฟาร์ม และธุรกิจขนาดเล็กใช้จริง ขนาดกะทัดรัด คุ้มค่า และใช้งานง่าย หม้อแปลงเหล่านี้เป็นแกนหลักของเครือข่ายการกระจายค่าโสหุ้ยจำนวนมาก บทความนี้จะอธิบายว่าหม้อแปลงแบบติดเสาคืออะไร ทำงานอย่างไร มีการใช้งานที่ไหน และวิธีการเลือก ติดตั้ง และบำรุงรักษาเพื่อให้สามารถให้บริการที่ปลอดภัยและเชื่อถือได้นานหลายปี

หม้อแปลงไฟฟ้าแบบติดเสาคืออะไร?

หม้อแปลงไฟฟ้าแบบติดเสาเป็นหม้อแปลงไฟฟ้าระบบจำหน่ายที่ติดตั้งบนเสาไฟฟ้า/ไฟฟ้าเพื่อแปลงสายจำหน่ายไฟฟ้าแรงสูงหรือปานกลาง (เช่น 11 kV, 13.8 kV, 22 kV หรือ 33 kV) ลงไปเป็นแรงดันไฟฟ้าต่ำระดับผู้บริโภค (ตัวอย่าง: 400/230 V สามเฟสหรือ 240/120 V เฟสเดียวในอเมริกาเหนือ) โดยทั่วไปเรียกว่าหม้อแปลงบนขั้ว, หม้อแปลงขั้วหรือหม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดเสา มีให้เลือกทั้งแบบเฟสเดียวและสามเฟส และในรูปแบบการก่อสร้างที่แตกต่างกัน (แบบเติมน้ำมันและแบบแห้ง)

การออกแบบและส่วนประกอบทั่วไป

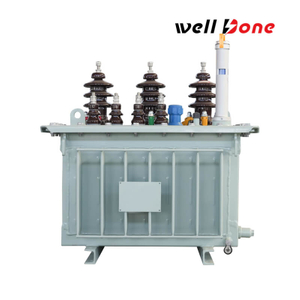

• เฟสเดียวและสามเฟส : หน่วยเฟสเดียว (บ่อยครั้ง 5–50 kVA) ให้บริการวงจรที่อยู่อาศัยส่วนบุคคล หน่วยเสาสามเฟส (สิบถึงหลายร้อย kVA) รองรับการรับน้ำหนักที่หนาแน่นกว่าหรือเชิงพาณิชย์

• การแช่น้ำมัน ( เติม ID ของเหลว) : วิธีการแบบดั้งเดิม — ขดลวดหม้อแปลงและแกนอยู่ในน้ำมันฉนวนซึ่งช่วยระบายความร้อนและเป็นฉนวน หน่วยน้ำมันมักจะมีต้นทุนที่ต่ำกว่าและประสิทธิภาพการทำความเย็นที่ดี แต่ต้องมีข้อควรระวังด้านสิ่งแวดล้อม

• ชนิดแห้ง ( เรซินแบบหล่อ) : ไม่ใช้น้ำมัน — ปลอดภัยกว่าสำหรับสถานที่ที่มีความละเอียดอ่อน ลดความเสี่ยงต่อสิ่งแวดล้อม และกังวลเรื่องการรั่วไหลน้อยที่สุด เหมาะอย่างยิ่งใกล้พื้นที่สาธารณะหรือที่ซึ่งกฎเพลิงไหม้/การรั่วไหลของน้ำมันมีความเข้มงวด

• อุปกรณ์ป้องกันและอุปกรณ์เสริม : ฟิวส์คัตเอาท์หรือฟิวส์ไล่ออกที่ด้านหลัก อุปกรณ์ป้องกันไฟกระชากสำหรับป้องกันฟ้าผ่า ขั้วต่อสายดิน กล่องรวมสัญญาณแรงดันต่ำ และบนหน่วยน้ำมัน อุปกรณ์ควบคุม อุปกรณ์ระบายแรงดัน และกระจกมองระดับน้ำมัน

ข้อกำหนดทั่วไป

• ความจุ (kVA) : หน่วยเฟสเดียวสำหรับที่อยู่อาศัยทั่วไป 10–25 kVA; เชิงพาณิชย์ขนาดเล็ก/สามเฟส 50–300 kVA ขึ้นอยู่กับความต้องการ

• แรงดันไฟฟ้าหลัก : ไพรมารีการกระจายทั่วไป ได้แก่ 11 kV, 13.8 kV, 22 kV และ 33 kV — การเลือกขั้นสุดท้ายจะต้องตรงกับเครือข่ายท้องถิ่น

• แรงดันไฟฟ้ารอง : ขึ้นอยู่กับภูมิภาค — 400/230 V สามเฟส (EU), 240/120 V เฟสเดียว (อเมริกาเหนือ) ฯลฯ

• ประเภทการเชื่อมต่อ : Δ–Y (เดลต้าหลัก - ไวย์ / สตาร์รอง) ถูกนำมาใช้กันอย่างแพร่หลายเพื่อให้เป็นกลางและต่อสายดิน; กลุ่มเวกเตอร์อื่นๆ จะถูกใช้เมื่อระบบต้องการความเข้ากันได้

ในกรณีที่ใช้หม้อแปลงแบบติดเสาได้ดีที่สุด

• การกระจายสินค้าในชนบทและชานเมือง : ในกรณีที่สายเคเบิลใต้ดินไม่ประหยัดและลูกค้ากระจายตัวไป

• การจัดหาถนนและริมถนน : สำหรับวงจรไฟส่องสว่างและบ้านเรือนขนาดเล็ก

• การปรับใช้ชั่วคราวหรืออย่างรวดเร็ว : สถานที่ก่อสร้าง แคมป์ชั่วคราว หรือการติดตั้งระยะไกลที่ความเร็วมีความสำคัญ

• โหนดการกระจายแบบแยก : เพื่อลดความซับซ้อนของการแบ่งส่วนและการแยกข้อผิดพลาดบนเส้นเหนือศีรษะ

คำแนะนำในการคัดเลือก — รายการตรวจสอบการปฏิบัติ

1. คำนวณโหลดจริงและโหลดสูงสุด : ใช้การวัดหรือประมาณ kW/kVA รวมถึงความหลากหลายและการเติบโตที่คาดการณ์ได้ กำหนดเป้าหมายมาร์จิ้นบางส่วน (โดยทั่วไป 20–30% ขึ้นอยู่กับรูปแบบการโหลด)

2. ตัดสินใจเลือกสื่อทำความเย็น/ฉนวน : เลือกน้ำมันที่เติมไว้สำหรับต้นทุนและการทำความเย็น เว้นแต่เหตุผลด้านสิ่งแวดล้อม ไฟไหม้ หรือกฎระเบียบจะสนับสนุนประเภทแห้ง พิจารณาของเหลวที่ย่อยสลายได้ทางชีวภาพในกรณีที่จำเป็นต้องใช้น้ำมัน แต่ต้องลดความเสี่ยงจากการรั่วไหลให้เหลือน้อยที่สุด

3. จับคู่แรงดันไฟฟ้าของระบบและกลุ่มเวกเตอร์ : ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าหลักและรองและเวกเตอร์เฟสสอดคล้องกับข้อกำหนดของเครือข่ายอัปสตรีม

4. ข้อจำกัดของไซต์งาน : ความแข็งแรงของเสา ระยะห่างจากถนนหรือที่อยู่อาศัย และการเข้าถึงของช่างเทคนิค

5. ความต้องการในการป้องกันและการตรวจสอบ : การกำหนดค่าฟิวส์ อุปกรณ์ป้องกันไฟกระชาก และการตรวจสอบอุณหภูมิ/ระดับน้ำมัน/โหลดจากระยะไกล จำเป็นสำหรับการจัดการสินทรัพย์สมัยใหม่หรือไม่

ข้อควรพิจารณาในการติดตั้งและความปลอดภัย

• ความแข็งแรงของเสาและการติดตั้ง : ตรวจสอบว่าเสา คานขวาง และส่วนยึดสามารถรับน้ำหนักและแรงลมของหม้อแปลงพร้อมอุปกรณ์เสริมได้อย่างปลอดภัย

• ระยะห่างและความปลอดภัยสาธารณะ : เคารพมาตรฐานการเคลียร์ไฟฟ้าระดับประเทศ/ภูมิภาคสำหรับถนน ทางเท้า และอาคาร ติดตั้งสิ่งกีดขวางหรือเครื่องป้องกันหากหม้อแปลงอยู่ใกล้แค่เอื้อม

• การต่อสายดิน : การต่อสายดินที่แข็งแกร่งของถังหม้อแปลงและความเป็นกลางถือเป็นสิ่งสำคัญสำหรับการป้องกันและความปลอดภัยของบุคลากร

• การป้องกันฟ้าผ่าและไฟกระชาก : ใช้อุปกรณ์ป้องกันไฟกระชากที่เหมาะสมและช่องตัดฟิวส์ที่ได้รับการจัดอันดับอย่างเหมาะสมเพื่อจำกัดความเสียหายจากไฟกระชาก

• ใบอนุญาตและกฎสาธารณูปโภคในท้องถิ่น : ปฏิบัติตามข้อกำหนดของหน่วยงานการจัดจำหน่ายสำหรับประเภทอุปกรณ์ การติดฉลาก และการเชื่อมต่อโครงข่าย

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษาและความน่าเชื่อถือ

• การตรวจสอบด้วยสายตาเป็นประจำ : มองหารอยรั่ว (หน่วยน้ำมัน) ฉนวนที่เสียหาย การกัดกร่อน ข้อต่อหลวม และสัญญาณของการก่อกวน

• การตรวจสอบความร้อน : แบบสำรวจอินฟราเรดช่วยตรวจจับการเชื่อมต่อที่ร้อนหรือส่วนที่โอเวอร์โหลดก่อนที่จะเกิดข้อผิดพลาด

• การทดสอบน้ำมันสำหรับหน่วยที่เติมของเหลว : การวิเคราะห์ไดอิเล็กทริกและก๊าซละลาย (DGA) เป็นระยะจะระบุข้อผิดพลาดภายในตั้งแต่เนิ่นๆ

• ขันให้แน่นและซ่อมบำรุง : ตรวจสอบแรงบิดเป็นประจำบนแคลมป์และข้อต่อ และการเปลี่ยนอุปกรณ์ป้องกันที่เก่าหรือเสียหาย

• การตรวจสอบโหลด : ติดตามแนวโน้มการโหลด — การโอเวอร์โหลดอย่างต่อเนื่องจะทำให้อายุการใช้งานของหม้อแปลงสั้นลง พิจารณาอัปเกรดหรือเพิ่มขีดความสามารถเมื่อจำเป็น

• การเก็บบันทึก : เก็บรักษาบันทึกการตรวจสอบ การทดสอบ และการซ่อมแซม เพื่อระบุแนวโน้มและวางแผนการเปลี่ยนในเชิงรุก

ข้อดีและข้อเสีย — การเปรียบเทียบอย่างรวดเร็ว

ข้อดี

• ต้นทุนเงินทุนต่ำต่อโหนดที่ติดตั้ง

• ใช้พื้นที่น้อยที่สุดและติดตั้งได้รวดเร็ว

• เหมาะสำหรับโหลดแบบกระจายและมีความหนาแน่นต่ำ ช่วยให้สามารถแบ่งส่วนได้

ข้อเสีย

• สัมผัสกับสภาพอากาศและความเสียหายทางกล

• กำลังการผลิตที่จำกัดเมื่อเทียบกับหม้อแปลงไฟฟ้าสถานีย่อย

• หน่วยที่เติมน้ำมันมีความเสี่ยงต่อการรั่วไหล/ไฟไหม้และภาระด้านกฎระเบียบ

ข้อผิดพลาดทั่วไปและวิธีหลีกเลี่ยง

• ปรับขนาดน้อยเกินไปสำหรับการโหลดสูงสุด — ใช้ข้อมูลความต้องการสูงสุดเสมอ ไม่ใช่แค่การใช้งานโดยเฉลี่ย

• การเพิกเฉยต่อกฎเกณฑ์ด้านสิ่งแวดล้อม — ในเขตที่มีความละเอียดอ่อนควรใช้น้ำมันชนิดแห้งหรือน้ำมันที่ย่อยสลายได้ทางชีวภาพ

• การต่อสายดินไม่เพียงพอหรือการติดตั้งเสาอ่อน - นำไปสู่ข้อผิดพลาดที่เป็นอันตรายและความล้มเหลวทางกล

• ข้ามการบำรุงรักษาตามปกติ — ความล้มเหลวของภาคสนามส่วนใหญ่แสดงสัญญาณเริ่มต้นว่าการตรวจสอบตามปกติจะพบได้

คำถามที่พบบ่อยสั้นๆ

ถาม: โดยทั่วไปหม้อแปลงแบบติดเสาจะมีอายุการใช้งานนานเท่าใด
ตอบ: ด้วยการเลือกและการบำรุงรักษาที่เหมาะสม ส่วนใหญ่จะมีอายุ 20-30 ปี; อายุการใช้งานจะลดลงเนื่องจากการโอเวอร์โหลดอย่างต่อเนื่อง ความชื้นเข้า และการบำรุงรักษาที่ไม่ดี

ถาม: ฉันสามารถเปลี่ยนหน่วยน้ำมันเป็นแบบแห้งได้หรือไม่
ตอบ: ได้ แต่ตรวจสอบขีดจำกัดความร้อน พื้นที่ว่าง น้ำหนัก และการระบายอากาศ แบบแห้งหลีกเลี่ยงความเสี่ยงจากการรั่วไหลของน้ำมัน แต่อาจมีขนาดใหญ่กว่าและร้อนกว่า

ถาม: หม้อแปลงขั้วโลกป้องกันฟ้าผ่าได้อย่างไร?
ตอบ: การป้องกันเบื้องต้นคืออุปกรณ์ป้องกันไฟกระชากและช่องตัดฟิวส์หลักที่ได้รับการจัดอันดับอย่างถูกต้อง การต่อสายดินที่ดีจะช่วยลดความเสี่ยงที่เหลืออยู่

บทสรุป

หม้อแปลงไฟฟ้าแบบติดเสาเป็นวิธีการแก้ปัญหาที่เรียบง่ายและผ่านการพิสูจน์แล้วสำหรับการกระจายค่าโสหุ้ย เมื่อระบุ ติดตั้ง และบำรุงรักษาอย่างถูกต้อง จะให้บริการที่ปลอดภัยและประหยัดมานานหลายทศวรรษ กุญแจสู่ความสำเร็จคือการปรับขนาดที่สมเหตุสมผลโดยมีส่วนต่างการเติบโต การเลือกสื่อฉนวนที่เหมาะสมสำหรับสภาพแวดล้อม การติดตั้งและการต่อสายดินที่แข็งแกร่ง และขั้นตอนการบำรุงรักษาที่คาดการณ์ได้ สำหรับสาธารณูปโภคและผู้รับเหมา การลงทุนเวลาเพียงเล็กน้อยในข้อมูลจำเพาะและการดูแลเชิงป้องกันจะให้ผลดีเนื่องจากการหยุดทำงานน้อยลง ค่าซ่อมที่ลดลง และอายุการใช้งานที่ยาวนานขึ้น
