Трансформатори, встановлені на стовпах , які часто можна побачити на стовпах електромереж уздовж вулиць і в сільській місцевості, тихо виконують критичну роботу: вони знижують напругу розподілу до низької напруги, яка фактично використовується в будинках, фермах і на малих підприємствах. Компактні, економічно ефективні та прості в розгортанні ці трансформатори є основою багатьох повітряних розподільних мереж. У цій статті пояснюється, що таке опорні трансформатори, як вони працюють, де використовуються, а також як їх вибрати, встановити та обслуговувати, щоб вони забезпечували безпечну та надійну роботу протягом багатьох років.
Трансформатор, встановлений на стовпі, — це розподільний трансформатор, встановлений на стовпі електромережі для перетворення розподільних ліній середньої або високої напруги (наприклад, 11 кВ, 13,8 кВ, 22 кВ або 33 кВ) на низьку напругу на рівні споживача (приклади: 400/230 В трифазний або 240/120 В однофазний у Північній Америці). Їх зазвичай називають трансформаторами на стовпі, полюсними трансформаторами або розподільними трансформаторами на стовпі. Вони доступні в однофазних і трифазних версіях і в різних стилях конструкції (маслонаповнені і сухі).
Однофазний проти трифазного : однофазні блоки (часто 5–50 кВА) обслуговують окремі житлові контури; трифазні полюсні блоки (від десятків до кількох сотень кВА) обслуговують більш щільні або комерційні навантаження.
Занурені в масло ( заповнені рідиною) : традиційний підхід — обмотки та сердечник трансформатора знаходяться в ізоляційному маслі, яке допомагає охолоджувати та ізолювати. Масляні блоки зазвичай пропонують нижчу вартість і хороші характеристики охолодження, але вимагають екологічних заходів.

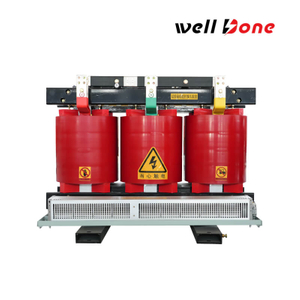

Сухий тип ( лита смола) : масло не використовується — безпечніше для чутливих місць, менший ризик для навколишнього середовища та мінімальний ризик витоку. Ідеально підходить поблизу громадських місць або там, де діють суворі правила запобігання розливу нафтопродуктів.
Захист і аксесуари : вимикачі запобіжників або викидні запобіжники на первинній стороні, розрядники для захисту від блискавки, клеми заземлення, розподільна коробка низької напруги, а на масляних блоках розширювач, пристрій для скидання тиску та скло для контролю рівня масла.
Потужність (кВА) : житлові однофазні установки зазвичай 10–25 кВА; малий комерційний/трифазний 50–300 кВА залежно від попиту.
Первинна напруга : загальні розподільчі первинні мережі включають 11 кВ, 13,8 кВ, 22 кВ і 33 кВ — остаточний вибір має відповідати місцевій мережі.
Вторинна напруга : залежно від регіону — 400/230 В трифазний (ЄС), 240/120 В однофазний (Північна Америка) тощо.
Типи підключення : Δ–Y (Первинна обмотка «Трикутник» — вторинна обмотка «Зірка/зірка») широко використовується для забезпечення нейтралі та заземленої вторинної обмотки; інші векторні групи використовуються там, де цього вимагає системна сумісність.
Розподіл у сільській місцевості та приміській місцевості : там, де підземний кабель є неекономічним і клієнти розосереджені.
Вуличне та придорожнє живлення : для освітлювальних ланцюгів і невеликих груп будинків.
Тимчасове або швидке розгортання : будівельні майданчики, тимчасові табори або віддалені установки, де швидкість має значення.
Ізольовані розподільні вузли : для спрощення секціонування та ізоляції несправностей на повітряних лініях.
Розрахуйте фактичне та пікове навантаження : використовуйте виміряні або оцінені кВт/кВА, включіть різноманітність та передбачуване зростання; орієнтуйтеся на певну маржу (зазвичай 20–30% залежно від моделей навантаження).
Визначтеся з охолоджувальним/ізоляційним середовищем : вибирайте маслонаповнені з огляду на вартість і охолодження, якщо екологічні, пожежні чи нормативні причини не сприяють сухому типу. Розгляньте біологічно розкладані рідини, де потрібне масло, але ризик розливу має бути зведений до мінімуму.
Зіставте системну напругу та векторну групу : переконайтеся, що первинна та вторинна напруги та фазові вектори відповідають вимогам мережі вище за течією.
Обмеження місця : міцність опори, відстань, близькість до доріг або житла та доступ для технічних працівників.
Потреби в захисті та моніторингу : конфігурація запобіжників, розрядники перенапруги та чи потрібен дистанційний моніторинг температури/рівня масла/навантаження для сучасного управління активами.
Міцність опори та кріплення : переконайтеся, що опора, поперечина та кріплення можуть безпечно витримати вагу та вітрове навантаження трансформатора та аксесуарів.
Відстань і громадська безпека : дотримуйтеся національних/регіональних стандартів відстаней від електромережі для доріг, тротуарів і будівель. Встановіть бар'єри або огорожі, якщо трансформатор знаходиться в межах досяжності.
Заземлення : Надійне заземлення бака трансформатора та нейтралі має важливе значення для захисту та безпеки персоналу.
Захист від блискавки та перенапруги : використовуйте відповідні розрядники перенапруги та запобіжники належного номіналу, щоб обмежити пошкодження від перехідних процесів.
Дозволи та правила місцевого комунального підприємства : дотримуйтесь вимог розподільного підприємства щодо типу обладнання, маркування та з’єднання.
Регулярні візуальні перевірки : шукайте витоки (масляні блоки), пошкоджені ізолятори, корозію, ослаблені фітинги та ознаки вандалізму.
Теплові перевірки : інфрачервоні дослідження допомагають виявити гарячі з’єднання або перевантажені секції до того, як виникнуть збої.
Тестування масла для агрегатів, заповнених рідиною : періодичний аналіз діелектрика та розчиненого газу (DGA) дозволяє завчасно визначити внутрішні несправності.
Затягніть і обслуговуйте : Регулярно перевіряйте момент затягування затискачів і з'єднань, замінюйте старі або пошкоджені захисні пристрої.
Моніторинг навантаження : відстежуйте тенденції навантаження — постійне перевантаження скорочує термін служби трансформатора; подумайте про підвищення або додавання потужності, де це необхідно.
Ведення записів : Ведіть журнал перевірок, випробувань і ремонтів, щоб виявляти тенденції та завчасно планувати заміни.
Переваги
Низькі капітальні витрати на встановлений вузол.
Мінімальна площа землі та швидке встановлення.
Добре підходить для розподілених навантажень низької щільності; дозволяє секціонування.
Недоліки
Піддається впливу погодних умов і механічних пошкоджень.
Обмежена потужність порівняно з трансформаторами підстанції.
Маслонаповнені блоки несуть ризик розливу/пожежі та нормативний тягар.
Заниження розмірів для пікових навантажень — завжди використовуйте дані про пікове споживання, а не лише середнє використання.
Ігнорування екологічних правил — у чутливих зонах віддавайте перевагу сухим або біорозкладним оліям.
Недостатнє заземлення або слабке кріплення опори — призводить до небезпечних несправностей і механічних поломок.
Пропуск регулярного технічного обслуговування — більшість польових несправностей мають ранні ознаки, які можна виявити під час звичайних перевірок.
Питання: Як довго зазвичай працює трансформатор, встановлений на стовпі?
A: При належному виборі та догляді багато з них служать 20–30 років; термін служби скорочується через постійне перевантаження, потрапляння вологи та погане обслуговування.
Питання: чи можна замінити масляний блок на сухий?
A: Так, але перевірте температурні обмеження, доступний простір, вагу та вентиляцію; сухий тип дозволяє уникнути ризику розливу нафти, але може бути об’ємнішим і гарячішим.
Питання: Як захищений полюсний трансформатор від блискавки?
Відповідь: Основним захистом є розрядники перенапруги та первинні запобіжники з правильним номіналом. Гарне заземлення зменшує залишковий ризик.
Трансформатори, встановлені на стовпі, є простим перевіреним рішенням для підвісного розподілу. При правильному визначенні, установці та обслуговуванні вони забезпечують безпечне та економічне обслуговування протягом десятиліть. Ключами до успіху є розумний вибір розміру з запасом зростання, вибір правильного ізоляційного середовища для навколишнього середовища, надійне кріплення та заземлення, а також передбачувана процедура технічного обслуговування. Для комунальних служб і підрядників інвестування трохи часу в специфікації та профілактичний догляд окупається, оскільки менше відключень, менша вартість ремонту та довший термін служби.
