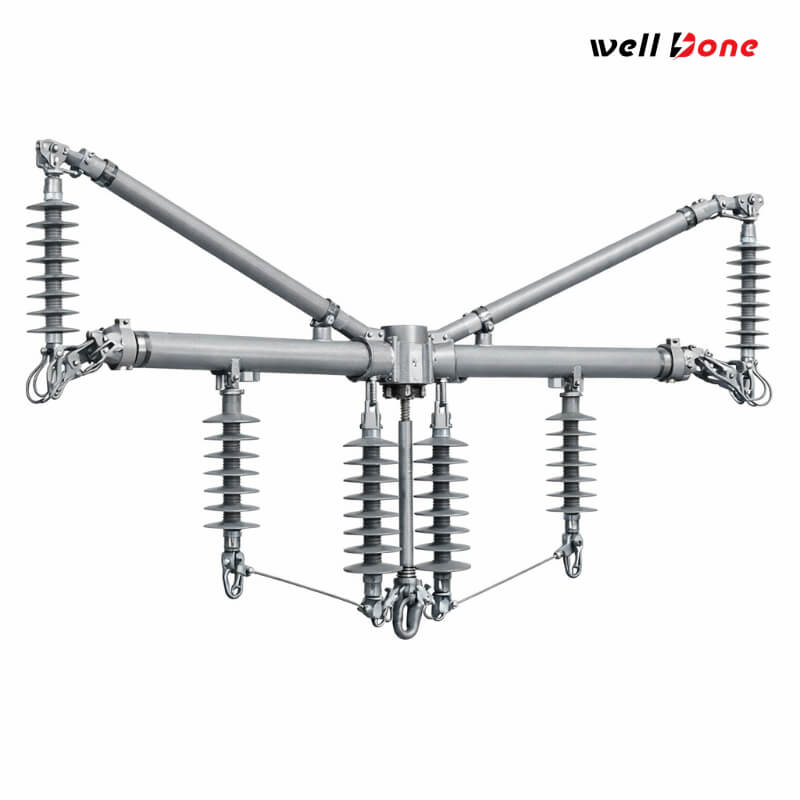

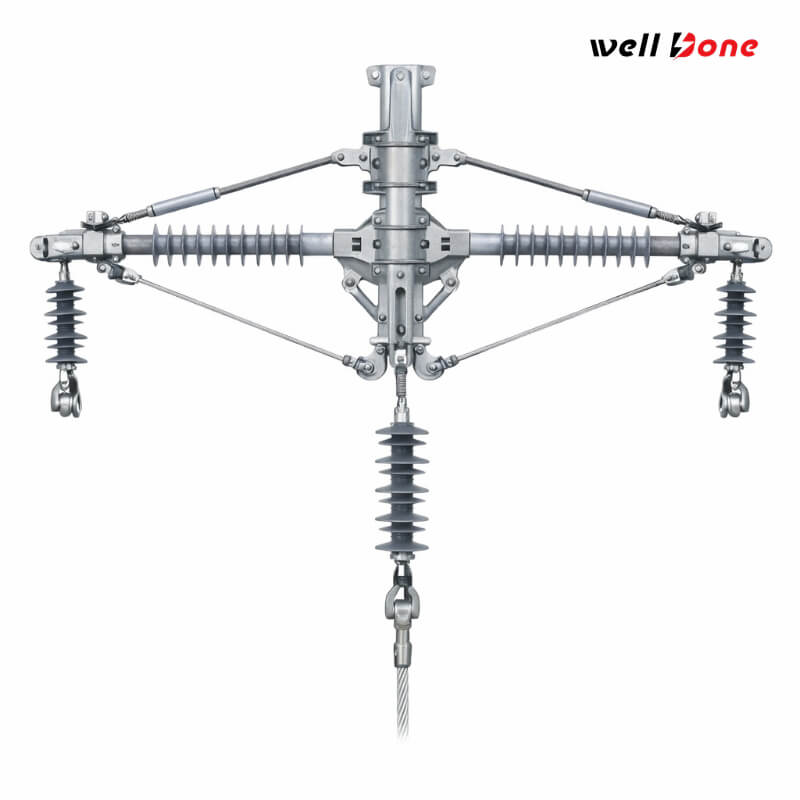

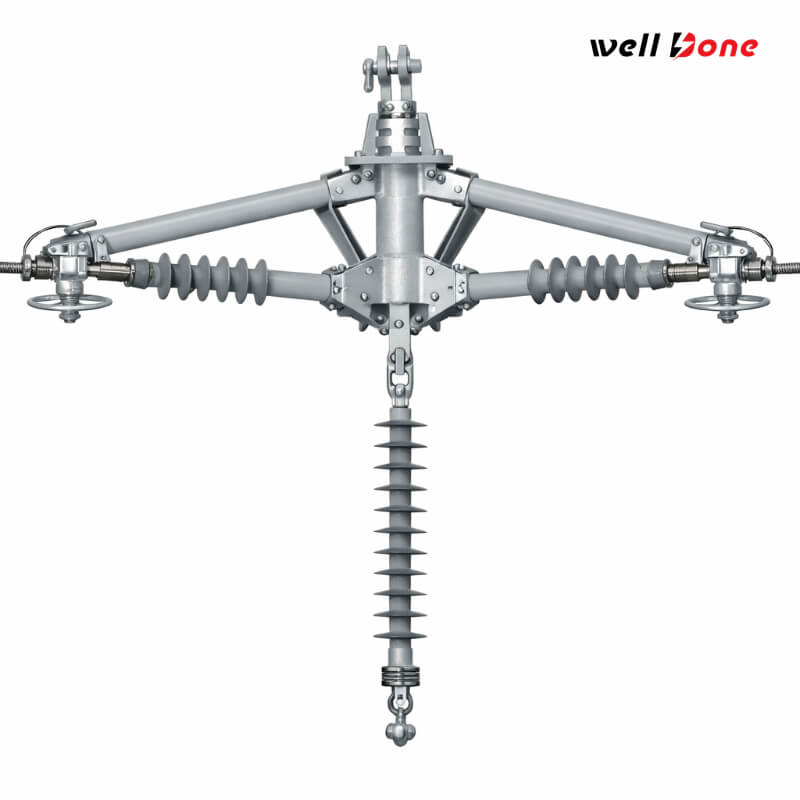

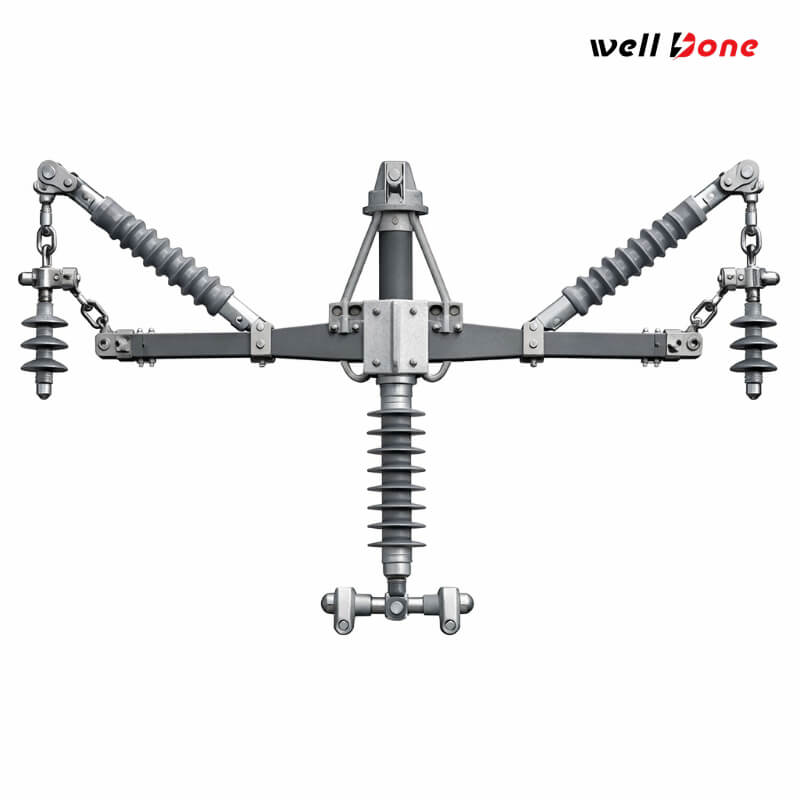

Insulator Lengan Silang Komposit

Insulator Lengan Silang Komposit adalah sistem lengan silang berinsulasi komposit yang digunakan pada struktur transmisi overhead untuk menggantikan lengan silang baja tradisional dan tali suspensi. Teknologi ini membantu proyek-proyek jalur kompak dan retrofit dengan menurunkan tinggi struktur, meningkatkan ground clearance, dan mengurangi tapak jalan sambil menjaga konduktor tetap terisolasi dengan aman dari menara. Dibangun sebagai sistem mekanis dan kelistrikan, bukan sebagai satu bagian, sistem ini harus tahan terhadap angin, es, polusi, dan beban konduktor yang tidak seimbang sambil mempertahankan kinerja insulasi jangka panjang, kekuatan struktural, dan perawatan yang rendah.

Kuantitas:
Ketersediaan:





Menanyakan Tambahkan ke Keranjang

Aksesori Produk

Cincin perata dan cincin busur digunakan pada sisi tegangan tinggi untuk mengontrol tegangan medan listrik dan membantu mengatur perilaku busur di sekitar perangkat keras lengan silang. Desain retrofit yang dipublikasikan menggunakan cincin busur terintegrasi untuk kontrol busur dan penilaian medan listrik.

Tanduk busur atau bola busur dapat ditambahkan pada sisi pelindung busur struktur, dengan desain yang dipublikasikan menempatkannya ke atas untuk meningkatkan pergerakan busur dan daya apung termal.

Perangkat keras suspensi, tautan, dan kuk menghubungkan bundel konduktor ke simpul lengan silang berinsulasi ketika pelepas beban atau kontrol ayunan diperlukan. Salah satu pengaturan retrofit yang dipublikasikan menggunakan rakitan sambungan konduktor yang digantung secara bebas untuk menyeimbangkan beban memanjang dan jarak bebas ke tanah.

Perlengkapan baut, perangkat keras flensa, dan perlengkapan tutup ujung digunakan untuk mencocokkan pola pemasangan menara dan mengamankan rakitan pada titik pemasangan lengan silang asli. Desain retrofit dirancang agar sesuai dengan pola pengeboran lubang baut pada sambungan menara yang ada.

Dapatkan Penawaran

Spesifikasi Produk

Jenis produk

Rakitan lengan silang berinsulasi komposit untuk saluran transmisi overhead.

Konfigurasi tipikal

Vee Ganda, tiang garis berpengaku, V horizontal berputar, dan basis tetap horizontal-V.

Aplikasi tegangan yang dipublikasikan

Proyek saluran transmisi 132 kV, 230 kV, 275 kV, dan 400 kV.

Anggota inti/struktural

Anggota polimer yang diperkuat fiberglass digunakan sebagai elemen isolasi penahan beban.

Bahan perumahan

Perumahan komposit karet silikon dengan profil gudang tahan cuaca.

Dasar desain mekanis

Gabungan pembebanan vertikal, melintang, dan memanjang digunakan untuk menilai rakitan.

Persyaratan kemudahan servis

Lendutan vertikal akibat beban mati dibatasi 5% dari panjang lentur.

Desain kehidupan

Setidaknya 50 tahun dalam spesifikasi utilitas yang dipublikasikan.

Kapasitas koneksi

Persyaratan lintas lengan utilitas yang dipublikasikan mencakup kapasitas sambungan 40 kN pada sambungan M16 dan kapasitas torsi 3,0 kNm.

Kinerja lingkungan

Tahan terhadap agen alami, serangan biologis, kerusakan akibat kebakaran, pelacakan, busur pita kering, dan delaminasi selama umur desain.

Aplikasi Produk

Ekonomi lebih terjangkau

Digunakan ketika lengan silang baja asli dan tali suspensi perlu diganti untuk memulihkan jarak vertikal dan menjaga modifikasi menara tetap kecil. Hasil penelitian retrofit yang dipublikasikan menunjukkan bahwa ini adalah solusi praktis untuk meningkatkan struktur transmisi yang ada.

Retrofit menara kisi yang ada dengan masalah izin
Diterapkan dalam proyek yang bertujuan untuk mengurangi tapak jalur dan lebar jalur sambil mempertahankan isolasi listrik yang diperlukan untuk layanan tegangan tinggi.

Struktur saluran transmisi kompak 132 kV, 275 kV, dan 400 kV
Digunakan ketika cross-arm harus menjaga kinerja kelistrikan tetap stabil dalam kondisi luar ruangan yang tidak bersahabat dan tahan terhadap pelacakan dan busur pita kering yang disebabkan oleh garam atau kontaminan.

Koridor saluran udara yang tercemar, asin, dan basah
Digunakan dalam struktur berpengaku dan tipe V di mana perakitan harus mengelola beban mekanis gabungan dan menjaga jarak bebas konduktor di bawah ayunan yang disebabkan oleh angin atau ketidakseimbangan yang disebabkan oleh es.

Rakitan kepala menara transmisi dengan beban angin atau es yang tidak seimbang

Keunggulan Produk

Jejak struktur yang lebih kecil

Desain cross-arm komposit dapat menggantikan cross-arms tradisional dan rangkaian tali gantung, membantu mengurangi ketinggian menara dan permintaan di jalur kanan sekaligus meningkatkan jarak bebas.

Kinerja listrik dan mekanik yang kuat dalam satu perakitan

Desainnya menggabungkan insulasi, kontrol lapangan, dan kemampuan menahan beban, dengan karya yang dipublikasikan menunjukkan perlindungan busur, perataan, dan pengujian beban gabungan pada proyek retrofit.

Daya tahan luar ruangan jangka panjang

Persyaratan utilitas menekankan umur desain 50 tahun, perawatan yang rendah, ketahanan terhadap api dan serangan lingkungan, dan tidak ada delaminasi selama masa pakai.

Gambar Rencana Insulator Lengan Silang Komposit WellDone

Pertanyaan Umum

Untuk apa Insulator Lengan Silang Komposit digunakan?

Ini digunakan untuk menggantikan lengan silang transmisi konvensional dan rangkaian isolator dengan struktur berinsulasi kompak yang mendukung konduktor dan meningkatkan jarak bebas.
Tegangan apa yang biasanya digunakan?

Permohonan yang dipublikasikan mencakup proyek transmisi overhead 132 kV, 230 kV, 275 kV, dan 400 kV.
Mengapa memilih desain komposit?

Hal ini membantu mengurangi jalur bebas hambatan, meningkatkan jarak bebas, dan memberikan kinerja yang kuat di lingkungan luar ruangan yang keras dengan kebutuhan pemeliharaan yang lebih rendah.
