Compreendendo as faixas aplicáveis ​​para transformadores monofásicos e trifásicos

Introdução

Escolhendo entre monofásico e transformadores trifásicos é uma das primeiras e mais importantes decisões no projeto de distribuição elétrica. A escolha certa afeta o custo de instalação, a confiabilidade, a compatibilidade do equipamento e a flexibilidade operacional a longo prazo. Este artigo explica as faixas aplicáveis ​​práticas e comumente usadas para transformadores monofásicos e trifásicos (potência e tensão), esclarece casos de uso típicos e fornece orientação de seleção e instalação que projetistas e gerentes de projeto podem aplicar imediatamente.

Resumo rápido

• Transformadores monofásicos : normalmente usados ​​desde pequenas classificações de VA (alguns VA para eletrônicos) até ~500 kVA na prática de distribuição comum; ocasionalmente visto até 1–2 MVA em instalações especiais. Geralmente aplicado em alimentadores de distribuição residenciais, comerciais de pequeno porte e de linha única.

• Transformadores trifásicos : cobrem todo o espectro, desde pequenas cargas trifásicas (~1 kVA) até unidades de usinas de energia muito grandes (100 a 1000+ MVA) e são o padrão para distribuição de serviços públicos, plantas industriais e grandes edifícios comerciais.

Faixas típicas de potência e tensão

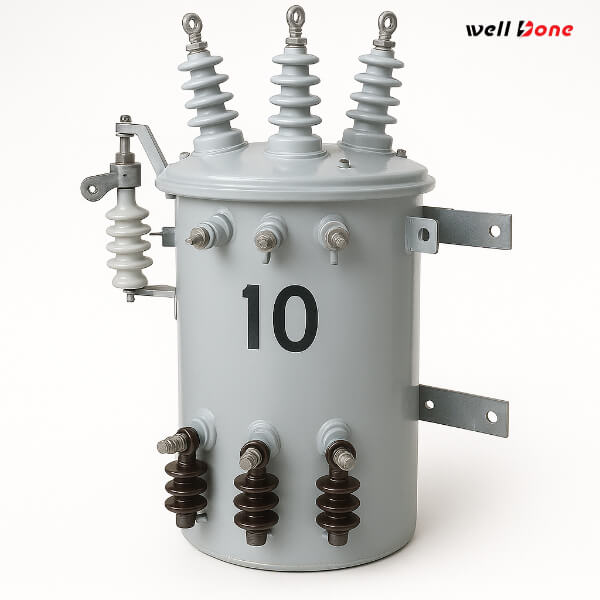

Monofásico

• Potência (kVA) : 0,005 kVA (5 VA) → ~500 kVA (comum).

• Residencial comum: 1–50 kVA.

• Distribuição de montagem em poste/bloco: 25–300 kVA.

• Casos especiais: até 1–2 MVA , raramente.

• Tensão : níveis de serviço de baixa tensão (BT), como 120/240 V, 230/240 V até tensões de distribuição médias (geralmente ≤35 kV em algumas redes).

• Aplicações : residências unifamiliares, pequenas lojas, circuitos de iluminação, geradores monofásicos, alimentadores monofásicos rurais.

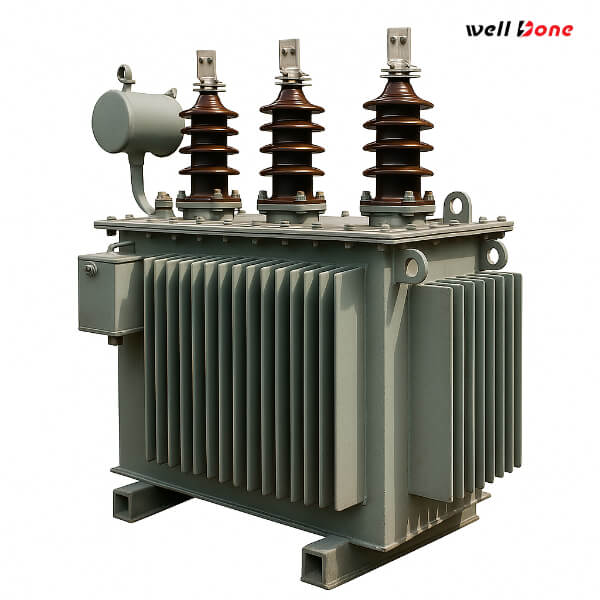

Trifásico

• Potência (kVA/MVA) : ~1 kVA → 1000+ MVA.

• Comercial/industrial pequeno: 5–500 kVA.

• Subestação de distribuição /pad-mount: 100 kVA → 20 MVA (faixas típicas).

• Transmissão/usina de energia: 10 MVA → várias centenas de MVA e até 1000+ MVA para unidades muito grandes.

• Tensão : BT até transmissão de tensão extra-alta (EHV) (por exemplo, 400 V → 765 kV e acima).

• Aplicações : cargas de motores industriais, edifícios comerciais com HVAC pesado, subestações de serviços públicos, aumento/redução de transmissão.

Como decidir: regras práticas de seleção

1. Combine o tipo de carga

• Cargas predominantemente monofásicas (residências, pequeno varejo) → transformador monofásico.

• Cargas ou motores trifásicos balanceados/HVAC grande → transformador trifásico.

2. Considere a demanda total de energia

• Se a demanda do edifício/local exceder ~50–100 kVA , prefira o trifásico para reduzir o tamanho do condutor e melhorar a eficiência.

3. Economia e fiação

• Trifásico fornece mais potência por condutor e reduz custos de material em cargas mais altas. Monofásico é mais barato e simples para cargas pequenas.

4. Crescimento e expansão futuros

• Se forem prováveis ​​futuras cargas trifásicas, instale agora a infra-estrutura trifásica; adicionar trifásico posteriormente é caro.

5. Disponibilidade de utilitário

• Muitas concessionárias fornecem alimentação trifásica em MT; laterais monofásicas são derivadas de linhas trifásicas – coordenado com a prática padrão da concessionária.

Considerações de projeto e instalação

• Resfriamento do transformador : as opções ONAN, ONAF, OFAF são escalonadas com kVA e ambiente. KVA mais elevados e cargas pesadas contínuas requerem resfriamento forçado.

• Comutadores : OLTC (comutadores de derivação em carga) comuns em grandes unidades trifásicas para regulação de tensão; pequenas unidades monofásicas normalmente usam derivações sem carga.

• Harmônicos e cargas conectadas ao inversor : Para locais com inversores fotovoltaicos, VFDs ou sistemas de bateria, especifique transformadores para serviço de inversor ou desclassifique adequadamente. Trifásico geralmente lida melhor com correntes harmônicas em sistemas balanceados.

• Proteção e acessórios : As instalações trifásicas geralmente incluem proteção diferencial/buchholz/relé de gás, enquanto os transformadores de pólo monofásico dependem de fusíveis mais simples ou proteção de religador.

• Pegada física e transporte : Unidades trifásicas muito grandes necessitam de logística de transporte pesado e são frequentemente abastecidas com óleo; as unidades monofásicas são compactas e mais fáceis de transportar/substituir.

Exemplos práticos

• Residência unifamiliar : bloco monofásico de 5–25 kVA ou transformador montado em poste, secundário de 120/240 V.

• Pequena loja comercial : 25–75 kVA monofásico ou pequeno serviço trifásico dependendo dos motores e equipamentos.

• Planta industrial leve : transformador trifásico de montagem em bloco ou subestação de 150–1000 kVA com resfriamento ONAF.

• Subestação de utilidade pública : unidade trifásica de 50–500 MVA, OLTC, OFAF ou resfriamento forçado de óleo dependendo da operação.

Prós e contras

• Monofásico

• Prós: custo inicial mais baixo para cargas pequenas, instalação mais simples.

• Contras: ineficiente para alta potência, não pode acionar motores trifásicos sem conversores de fase.

• Trifásico

• Prós: fornecimento eficiente de energia em escala, natural para cargas de motor, menor material condutor por kW.

• Contras: maior complexidade e custo para instalações pequenas, maior pegada de equipamentos.

Conclusão

Os transformadores monofásicos são econômicos e práticos para cargas modestas, predominantemente monofásicas, e continuam sendo o padrão para fornecimento residencial. Os transformadores trifásicos são a espinha dorsal da energia industrial e de serviços públicos — adequados para quase todos os requisitos de energia de médio a grande porte e indispensáveis ​​quando motores e cargas balanceadas estão presentes. Use as heurísticas simples acima (tipo de carga, kVA total, crescimento futuro, prática da concessionária) para escolher a topologia correta e consulte estudos de carga detalhados para o dimensionamento final quando as restrições do projeto forem restritas.
