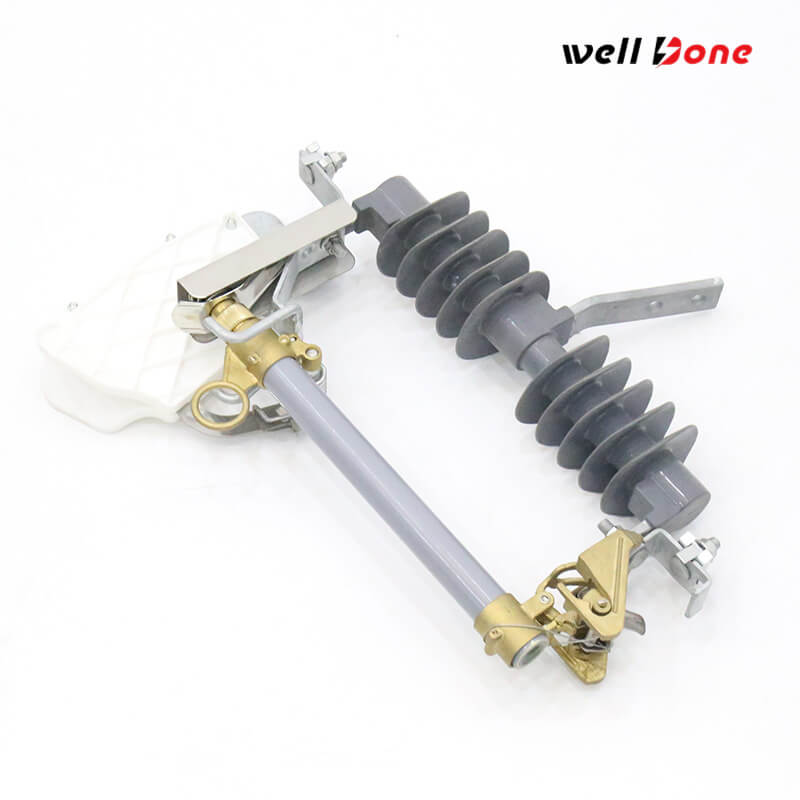

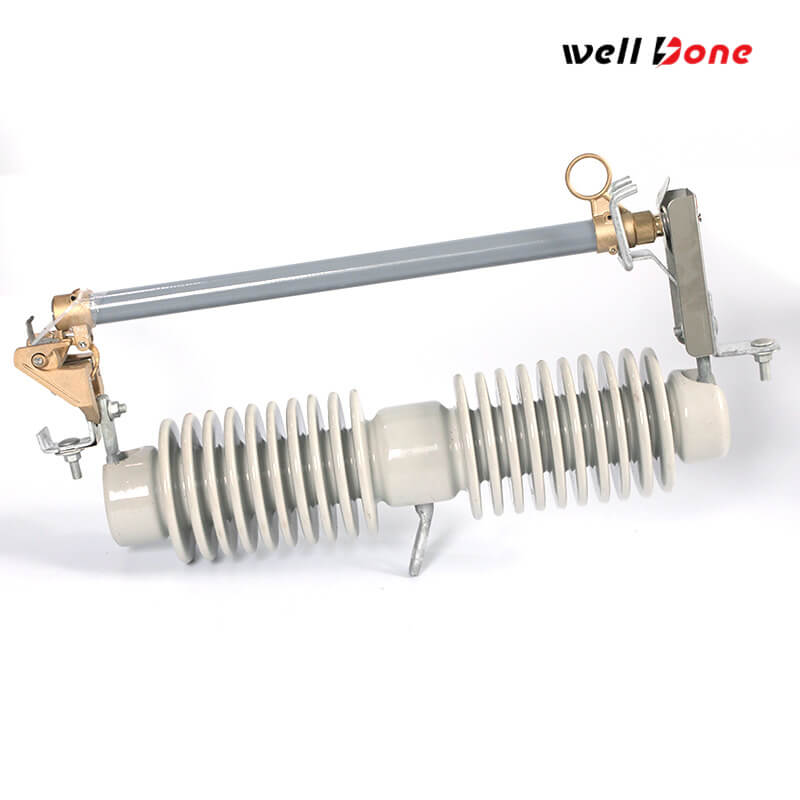

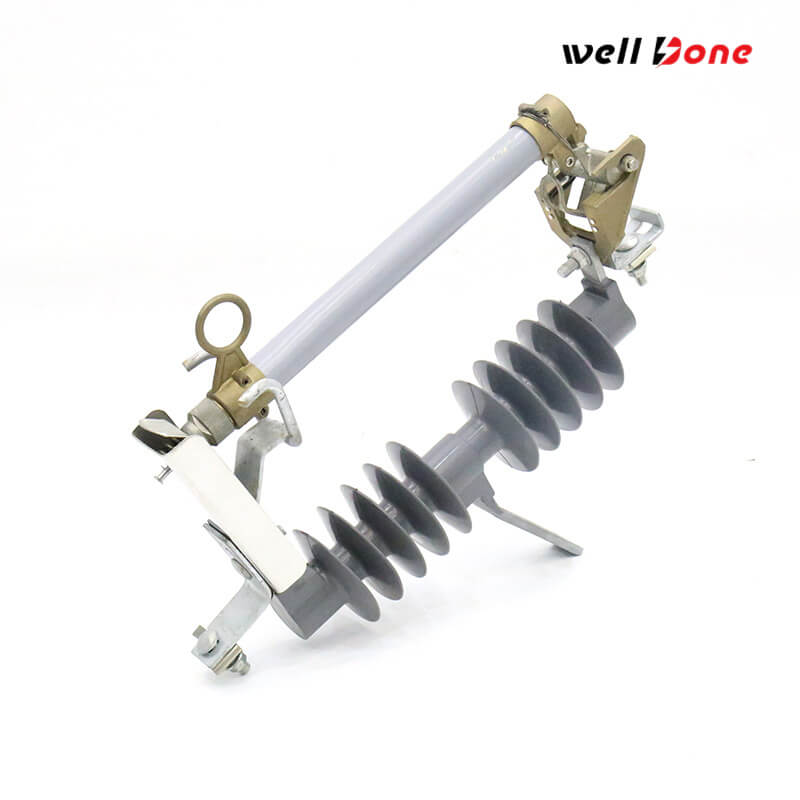

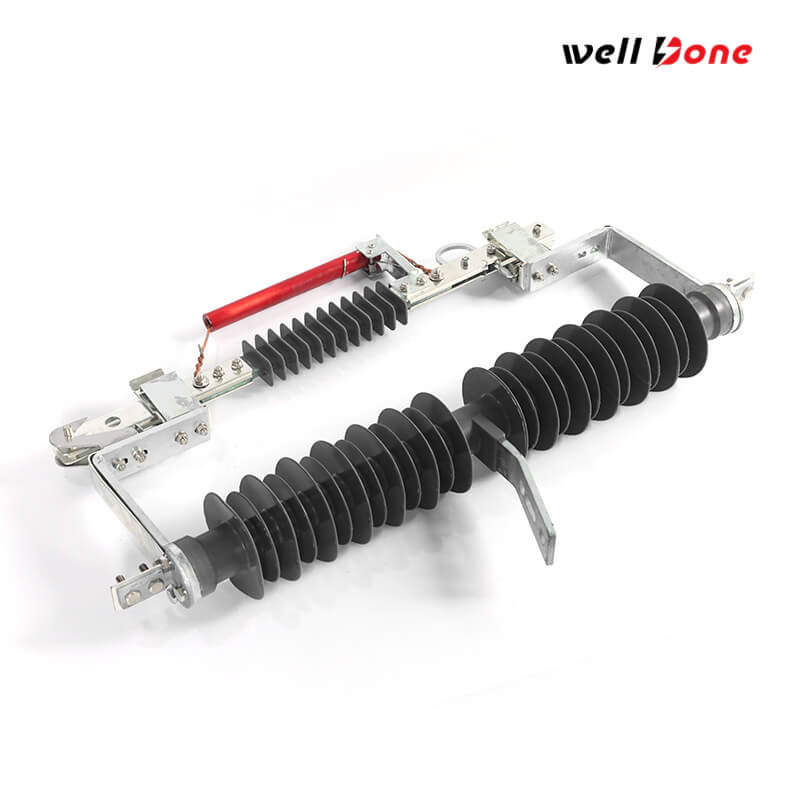

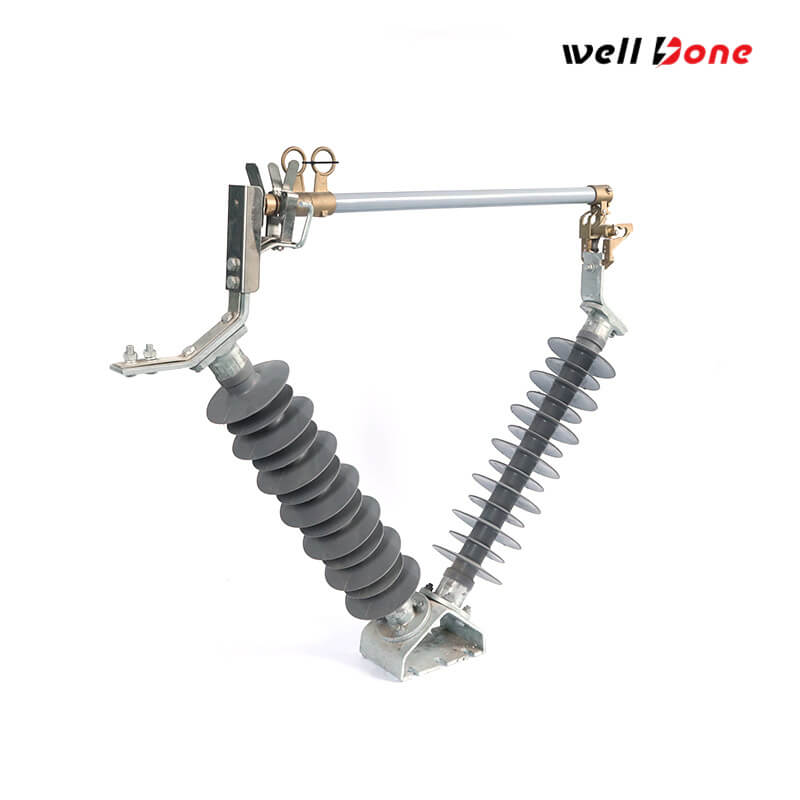

คัตเอาท์ฟิวส์แบบดรอปเอาท์

คัตเอาท์ฟิวส์แบบดรอปเอาท์เป็นอุปกรณ์ป้องกันประเภทการไล่ออกกลางแจ้งที่ใช้ในเครือข่ายการกระจายค่าใช้จ่ายเหนือศีรษะเพื่อปกป้องหม้อแปลง ธนาคารตัวเก็บประจุ สายเคเบิล และสายป้อนจากโหลดเกินและกระแสผิด ครอบคลุมโดย IEC 60282-2 สำหรับระบบ AC ที่สูงกว่า 1,000 V โดยทำหน้าที่เป็นจุดแยกและป้องกันแบบติดตั้งบนเสาขนาดกะทัดรัด: ตัวฟิวส์ส่งกระแสไฟปกติและทำงานในระหว่างที่เกิดข้อผิดพลาด ทำให้ตัวยึดเปิดทิ้งไว้เพื่อแยกและบำรุงรักษาได้ง่าย โดยทั่วไปมีจำหน่ายในคลาสแรงดันไฟฟ้าตั้งแต่ 4.16 kV ถึง 34.5 kV พร้อมฉนวนพอร์ซเลนหรือโพลีเมอร์ ตัวเลือกการติดตั้งและตัวเชื่อมต่อที่ยืดหยุ่น และความเข้ากันได้กับเครื่องมือแบ่งโหลดในการออกแบบบางอย่าง

จำนวน:
มีจำหน่าย:





สอบถาม เพิ่มลงตะกร้า

อุปกรณ์เสริมผลิตภัณฑ์

โดยทั่วไปแล้วขายึด เช่น NEMA Type B แบบขยาย หรือรูปตัว D มักมีให้เลือกเพื่อให้ตรงกับความต้องการในการติดตั้งบนเสาที่แตกต่างกัน

ตัวเลือกตัวเชื่อมต่อ เช่น ตัวเชื่อมต่อแบบร่องขนานและตัวเชื่อมต่ออายโบลต์มีอยู่ในตระกูลคัตเอาท์ที่เลือก เพื่อลดความซับซ้อนในการเชื่อมต่อสายและการแลกเปลี่ยนฟิลด์

ตัวฟิวส์และท่อฟิวส์เป็นอุปกรณ์เสริมหลัก โดยมีการออกแบบที่ตีพิมพ์บางส่วนโดยใช้ตัวฟิวส์หัวกระดุมแบบถอดได้และโครงสร้างตัวยึดฟิวส์ที่เปลี่ยนได้

ความเข้ากันได้ของเครื่องมือ Loadbreak มีให้ในคัตเอาต์ที่เลือก รวมถึงยูนิตที่ติดตั้งตะขอสำหรับเครื่องมือ Loadbreak แบบพกพา

ผู้ผลิตรายใหญ่ยังนำเสนอยูนิตรวมระบบคัตเอาต์อะเรสเตอร์สำหรับสถานที่ที่ต้องการทั้งการป้องกันกระแสไฟเกินและไฟกระชากในชุดประกอบขนาดกะทัดรัดชุดเดียว

รับใบเสนอราคา

ข้อมูลจำเพาะของผลิตภัณฑ์

ประเภทสินค้า

คัตเอาท์ฟิวส์แบบเลื่อนออกกลางแจ้ง

สไตล์การติดตั้ง

การติดตั้งแบบกระจายเสาเดี่ยว, บนเสา, เหนือศีรษะ

ช่วงคลาสแรงดันไฟฟ้า

ความครอบคลุมของครอบครัว 4.16 kV ถึง 34.5 kV ในบรรทัดคัทเอาต์ยูทิลิตี้ที่เผยแพร่

คลาสแรงดันไฟฟ้าระบุทั่วไป

การกำหนดค่าคลาส 14.4/15 kV, 25/27 kV และ 34.5 kV

พิกัดกระแสต่อเนื่อง

โดยทั่วไปจะมีการเผยแพร่เวอร์ชันฟิวส์ 100 A และ 200 A; 300 ตัวเลือกใบมีดตัดการเชื่อมต่อจะปรากฏในบางตระกูลคัตเอาท์ที่เปลี่ยนได้

คะแนนขัดจังหวะ

สูงถึง 16,000 A ไม่สมมาตรในการจัดอันดับ Type XS ที่เผยแพร่ โดยมีตัวเลือก 10,000 A และ 12,000 A ขึ้นอยู่กับรุ่นด้วย

ระดับฉนวนพื้นฐาน (BIL)

110 kV, 125 kV, 150 kV และ 170 kV ขึ้นอยู่กับระดับแรงดันไฟฟ้า

วัสดุฉนวน

การออกแบบพอร์ซเลนและโพลีเมอร์มีจำหน่ายในตระกูลคัตเอาต์หลักๆ

ตัวยึดฟิวส์ / ความเข้ากันได้ในการใช้งาน

ลิงค์ฟิวส์หัวกระดุมแบบถอดได้นั้นใช้กับการออกแบบบางแบบ และช่องเจาะที่เลือกไว้นั้นเข้ากันได้กับการสลับโหลด

มาตรฐาน/พื้นฐานการออกแบบ

IEC 60282-2 สำหรับฟิวส์ไล่ออก โดยมีพื้นฐานการทดสอบ IEEE C37.41 อ้างโดยผู้ผลิตรายใหญ่ ระบบคุณภาพ ISO 9001 มีระบุไว้ในเอกสารประกอบของผู้ผลิตด้วย

การใช้งานผลิตภัณฑ์

เศรษฐกิจมีราคาไม่แพงมาก

บนตัวป้อนเหนือศีรษะ ซึ่งจำเป็นต้องมีการแยกข้อผิดพลาดอย่างรวดเร็วที่หม้อแปลงหลัก

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดเสา
บนระบบที่มีการลงกราวด์อย่างแน่นหนา โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องมีการหักล้างและการแบ่งส่วนที่เชื่อถือได้

ธนาคารตัวเก็บประจุแบบไวย์ที่มีสายดิน
บนระบบ 26.4 kV ถึง 34.5 kV ที่ต่อสายดินอย่างแน่นหนา

เส้นเหนือศีรษะแบบเฟสเดียวถึงเป็นกลางและก๊อกหม้อแปลง
ที่ต้องการการป้องกันกระแสไฟเกินบนขั้วขนาดกะทัดรัดใกล้กับส่วนที่ได้รับการป้องกัน

สายเคเบิลกระจายเหนือศีรษะและด้านข้างตัวป้อน

ข้อดีของผลิตภัณฑ์

แยกข้อผิดพลาดที่ชัดเจน

การดำเนินการกลางคันช่วยให้ลูกเรือมีวิธีปฏิบัติที่เป็นประโยชน์ในการระบุและแยกส่วนที่ชำรุดหลังการปฏิบัติงาน

การจัดการที่เป็นมิตรต่อสนาม

เอกสารประกอบของผู้ผลิตเน้นย้ำถึงการติดตั้งฟิวส์ลิงค์ที่ง่ายดาย การใส่/ถอดท่อฟิวส์ที่ง่ายดาย และพฤติกรรมการปิดที่เชื่อถือได้แม้ในสภาพอากาศที่ไม่เอื้ออำนวย

แพ็คเกจการป้องกันที่แข็งแกร่งยิ่งขึ้น

การระบายอากาศเพียงครั้งเดียวและการครอบคลุมแรงดันไฟฟ้า/กระแสไฟฟ้าที่กว้างทำให้คัตเอาท์เป็นโซลูชันการป้องกันสาธารณูปโภคที่ยืดหยุ่น

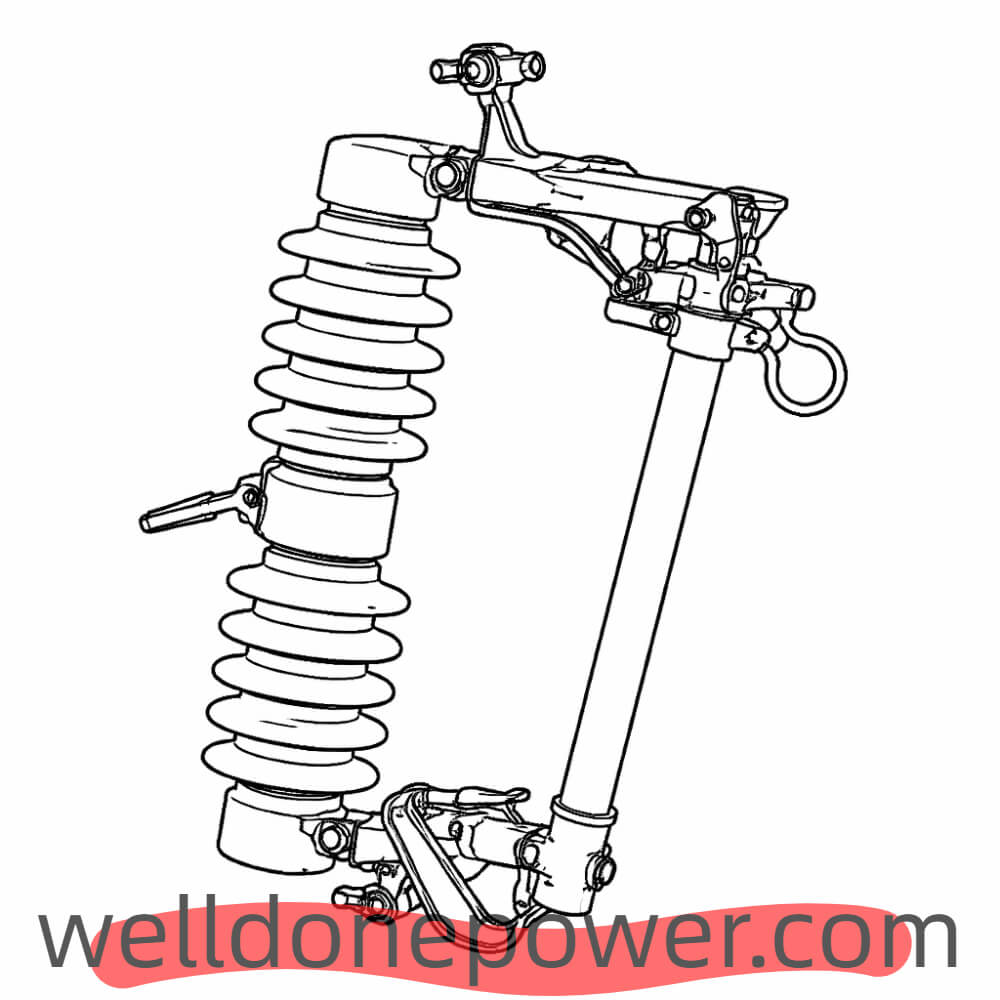

การวาดแผนคัตเอาท์ฟิวส์แบบเลื่อนออกของ WellDone

คำถามที่พบบ่อย

Cutout ฟิวส์แบบ Drop-out ทำหน้าที่อะไร?

ช่วยปกป้องอุปกรณ์จ่ายไฟจากสภาวะกระแสไฟเกินและความผิดปกติ
มันดำเนินการอย่างไร?

ตัวฟิวส์จะเปิดขึ้นระหว่างเกิดข้อผิดพลาด และท่อจะลดลงเพื่อแสดงว่าวงจรถูกแยกออกจากกัน
มันใช้ที่ไหน?

ส่วนใหญ่จะใช้กับสายจำหน่ายและหม้อแปลงไฟฟ้าที่ติดตั้งเสาเหนือศีรษะ
