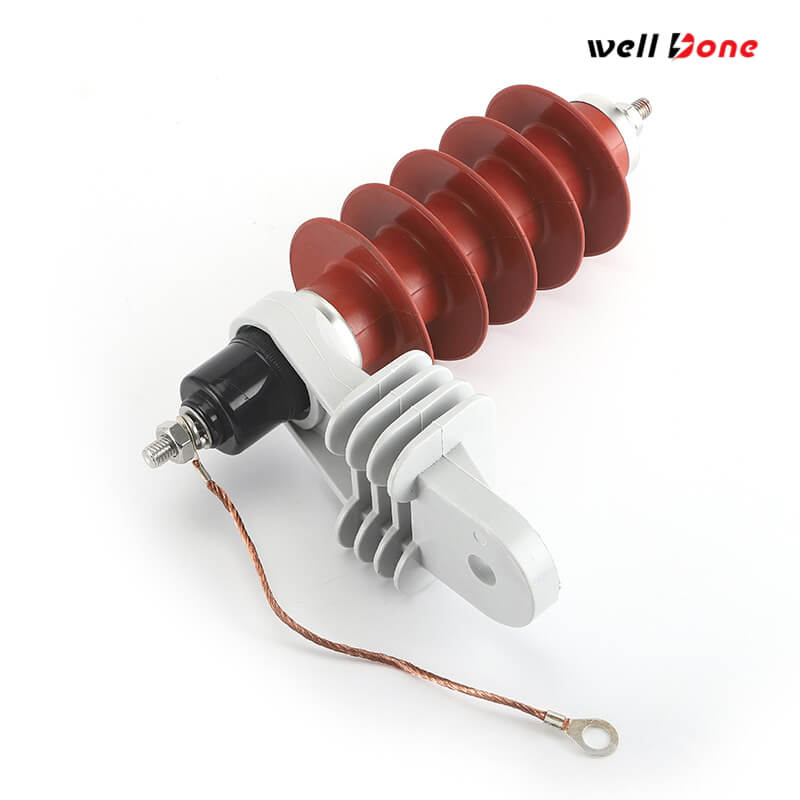

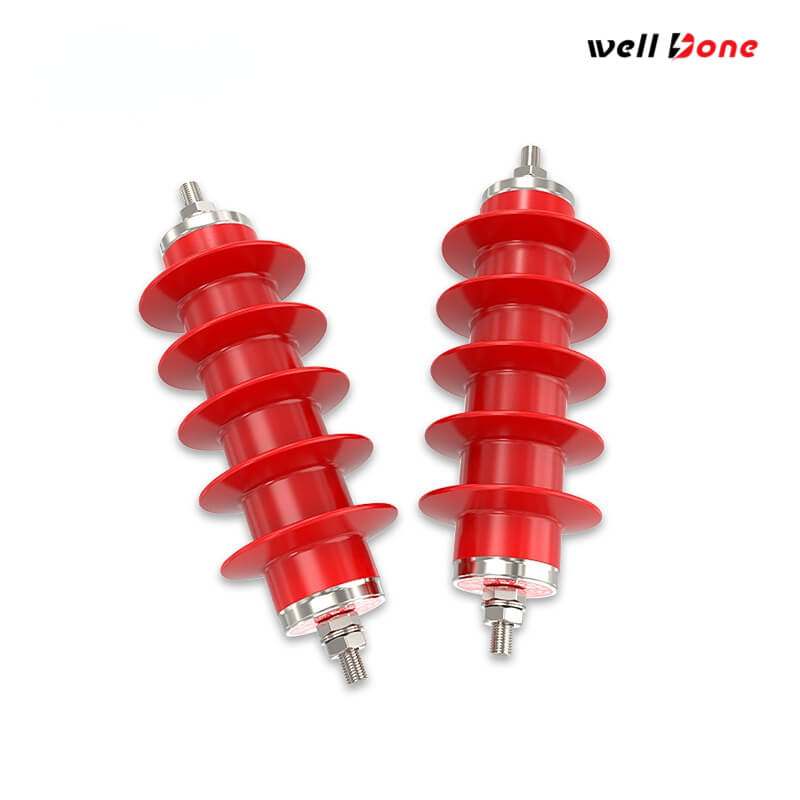

เครื่องป้องกันไฟกระชาก

อุปกรณ์ป้องกันไฟกระชากเป็นอุปกรณ์โลหะออกไซด์ที่ไม่มีช่องว่างซึ่งใช้ในระบบไฟ AC ที่สูงกว่า 1 kV เพื่อปกป้องอุปกรณ์จากแรงดันไฟฟ้าเกินชั่วคราวและชั่วคราว โดยคงสภาพที่ไม่นำไฟฟ้าในการทำงานปกติ และเปลี่ยนกระแสไฟกระชากลงกราวด์ระหว่างเกิดฟ้าผ่าหรือเหตุการณ์สวิตชิ่ง โดยการเลือกขึ้นอยู่กับแรงดันไฟฟ้าของระบบ แรงดันไฟฟ้าในการทำงานต่อเนื่อง แรงดันไฟฟ้าที่กำหนด กระแสคายประจุ ระดับการป้องกัน และหน้าที่ด้านพลังงาน

จำนวน:
มีจำหน่าย:





สอบถาม เพิ่มลงตะกร้า

อุปกรณ์เสริมผลิตภัณฑ์

ขั้วต่อสาย / แคลมป์สายสำหรับการเชื่อมต่อตัวนำที่ปลอดภัย

หมวกกันนก / หมวกกันนก XL สำหรับติดตั้งกลางแจ้งแบบเปิดโล่ง

ขายึดโลหะ NEMA สำหรับการติดตั้งเสามาตรฐานหรือโครงสร้าง

ฉากยึดฉนวน NEMA สำหรับช่วงแรงดันไฟฟ้าที่เลือก รวมถึงเวอร์ชันสำหรับ Ur ≤ 15 kV และ Ur > 15 kV

ขายึดฉนวนยางซิลิโคนสำหรับการติดตั้งแบบอื่นและความต้องการการคืบคลาน

ขายึดหม้อแปลงและขายึดแบบ Cross-arm สำหรับการติดตั้งบนหม้อแปลงหรือแบบ cross-arm

สายรัดกราวด์และสายหุ้มฉนวน/สายกราวด์สำหรับการเชื่อมต่อสายดิน

คุณสมบัติตัวตัดการเชื่อมต่อและข้อบกพร่องที่มองเห็นได้ในการออกแบบการกระจายที่เลือกเพื่อแยกสายดินที่ล้มเหลวออกจากระบบ

รับใบเสนอราคา

ข้อมูลจำเพาะของผลิตภัณฑ์

การปฏิบัติตามมาตรฐาน

IEC 60099-4; สายผลิตภัณฑ์จำนวนมากยังผ่านการรับรองมาตรฐาน IEEE C62.11 อีกด้วย

ประเภทผู้จับกุม

ประเภทตัวต้านทานโลหะออกไซด์แบบไม่เป็นเชิงเส้นแบบไม่มีช่องว่าง

แรงดันไฟฟ้าใช้งานต่อเนื่อง

Uc ภายใต้ IEC, MCOV ภายใต้ IEEE

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

Ur ใช้เป็นแรงดันอ้างอิง Arrester ในการฝึก IEC

กระแสไฟฟ้าที่กำหนด

ค่าคลาส IEC อยู่ในช่วงตั้งแต่ 1.5 kA ถึง 20 kA; 5 kA มีความสำคัญสำหรับการกระจายแรงดันไฟฟ้าปานกลาง ในขณะที่ 10 kA และ 20 kA เป็นค่าปกติสำหรับงานที่มีแรงดันไฟฟ้าสูงกว่า

แรงดันตกค้าง / คายประจุ

แรงดันไฟฟ้าที่ปรากฏทั่ว Arrester ระหว่างการไหลของกระแสคายประจุ มันกำหนดระดับการป้องกัน

ความสามารถด้านพลังงาน

แสดงผ่านคลาสการคายประจุแบบเส้น, อัตราการถ่ายโอนประจุซ้ำ (Qrs), อัตราการถ่ายโอนประจุความร้อน (Qth) และพิกัดพลังงานความร้อน (Wth) ขึ้นอยู่กับคลาสและมาตรฐาน

วัสดุที่อยู่อาศัย

การออกแบบแกนกลวงโพลีเมอร์ เครื่องเคลือบดินเผา หรือซิลิโคนคอมโพสิต ล้วนถูกใช้ในตระกูลผลิตภัณฑ์ปัจจุบัน

ช่วงแรงดันไฟฟ้าใช้งาน

พอร์ตการลงทุนของผู้ผลิตครอบคลุมตั้งแต่หน้าที่การจำหน่ายแรงดันไฟฟ้าปานกลางไปจนถึงบริการ EHV ตระกูลที่เผยแพร่ครอบคลุมประมาณ 3 kV ถึง 1,200 kV โดยบางช่วงอาจขยายไปถึง 612 kV หรือมากกว่านั้น ขึ้นอยู่กับตระกูลผลิตภัณฑ์

คุณสมบัติด้านความปลอดภัย/โอเวอร์โหลด

การออกแบบที่เลือก ได้แก่ ลักษณะการระบายแรงดัน ความสามารถในการลัดวงจร ตัวเลือกตัวตัดการเชื่อมต่อ และข้อบ่งชี้ข้อบกพร่องที่มองเห็นได้สำหรับยูนิตที่เสียหาย

การใช้งานผลิตภัณฑ์

เศรษฐกิจมีราคาไม่แพงมาก

โดยมีการติดตั้ง Arrester ใกล้กับหม้อแปลงหลักเพื่อยึดไฟกระชากจากฟ้าผ่าก่อนที่จะถึงขดลวด

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดเสาบนตัวป้อนเหนือศีรษะ
ในสถานีไฟฟ้าย่อยและโรงงานอุตสาหกรรมที่ต้องการป้องกันฟ้าผ่าและไฟฟ้ากระแสสลับ

สวิตช์เกียร์แรงดันปานกลางและแผงป้อน
โดยที่ต้องมีการควบคุมการประสานกันของพลังงานไฟกระชากและฉนวนที่สถานีอุปกรณ์

บูชหม้อแปลงและธนาคารตัวเก็บประจุ
ในกรณีที่มีการใช้ตัวกั้นสายแบบไม่มีช่องว่างหรือแบบมีช่องว่างภายนอกบนอาคารหรือบนฉนวนโดยตรงเพื่อปรับปรุงความน่าเชื่อถือของระบบ

เส้นส่งหรือสายส่งเหนือศีรษะที่ทอดยาวเป็นอันตราย

ข้อดีของผลิตภัณฑ์

การป้องกันแรงดันไฟฟ้าเกินเป้าหมายที่รวดเร็วและตรงเป้าหมาย

Arrester จะเปลี่ยนกระแสไฟกระชากอย่างรวดเร็ว ช่วยให้อุปกรณ์ป้องกันอยู่ต่ำกว่าความเครียดของฉนวนที่สร้างความเสียหาย

โครงสร้างและการติดตั้งที่ยืดหยุ่น

รุ่นโพลีเมอร์ พอร์ซเลน แกนกลวง ขายึด และตัวตัดการเชื่อมต่อ ทำให้ง่ายต่อการจับคู่ยูทิลิตี้และการติดตั้งทางอุตสาหกรรมที่แตกต่างกัน

ความสามารถในการให้บริการภาคสนามที่ดีขึ้น

การออกแบบที่เลือกจะเพิ่มการบ่งชี้ข้อผิดพลาดที่มองเห็นได้ ตัวตัดการเชื่อมต่อกราวด์ และตัวเรือนที่ทนทานต่อสภาพอากาศ ซึ่งรองรับงานบำรุงรักษาและการเปลี่ยนทดแทน

การเขียนแบบแผนเครื่องป้องกันไฟกระชาก WellDone

คำถามที่พบบ่อย

Cutout ฟิวส์แบบ Drop-out ทำหน้าที่อะไร?

ช่วยปกป้องอุปกรณ์จ่ายไฟจากสภาวะกระแสไฟเกินและความผิดปกติ
มันดำเนินการอย่างไร?

ตัวฟิวส์จะเปิดขึ้นระหว่างเกิดข้อผิดพลาด และท่อจะลดลงเพื่อแสดงว่าวงจรถูกแยกออกจากกัน
มันใช้ที่ไหน?

ส่วนใหญ่จะใช้กับสายจำหน่ายและหม้อแปลงไฟฟ้าที่ติดตั้งเสาเหนือศีรษะ
