Erdungstransformator – Praktischer Leitfaden für Ingenieure und Planer

Ein Der Erdungstransformator schafft einen sicheren, kontrollierbaren Neutralleiter für Stromversorgungssysteme, die sonst keinen haben. Ob zum Schutz von Geräten, zur Stabilisierung von Spannungen oder als Referenz für Schutzrelais – ein entsprechend spezifizierter Erdungstransformator ist ein kleines Gerät mit großen Auswirkungen auf Sicherheit und Zuverlässigkeit. In diesem Artikel wird erklärt, was Erdungstransformatoren bewirken, wie sie gebaut und eingesetzt werden, wie man sie dimensioniert und auswählt, und praktische Tipps für Installation, Prüfung und Wartung – geschrieben für Ingenieure, Beschaffungsteams und Anlagenbetreiber, die eine umsetzbare, SEO-freundliche Referenz benötigen.

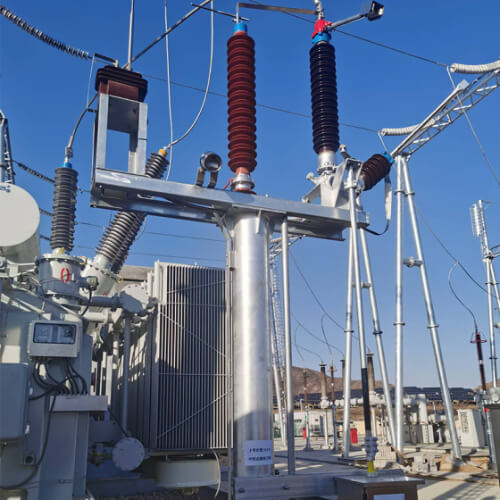

Warum Sie einen Erdungstransformator benötigen

In vielen Industrie- und Versorgungsnetzen (insbesondere bei Systemen mit Dreieckschaltung oder bestimmten Wechselrichter-gekoppelten Systemen) ist kein Sternpunkt verfügbar. Ohne einen Neutralleiter verhalten sich Einzelleiter-Erde-Fehler unvorhersehbar und Schutzgeräte können sie nicht zuverlässig erkennen. Ein Erdungstransformator:

• Erzeugt einen definierten Sternpunkt für Schutzrelais und Messung.

• Steuert die Größe der Erdschlussströme (bei Verwendung mit einem Widerstand oder einer Drossel).

• Hilft bei der Reduzierung transienter Überspannungen bei Erdschlüssen.

• Verbessert die Sicherheit von Personal und Ausrüstung durch die Bereitstellung eines bekannten Erdrückwegs.

Kurz gesagt: Wenn Ihr System Erdschlüsse erkennen oder begrenzen muss oder wenn Regulierungsbehörden/Normen einen geerdeten Neutralleiter erfordern, ist ein Erdungstransformator das richtige Werkzeug.

Typen und Topologien – wählen Sie die richtige Geometrie

Es gibt drei gängige praktische Konfigurationen:

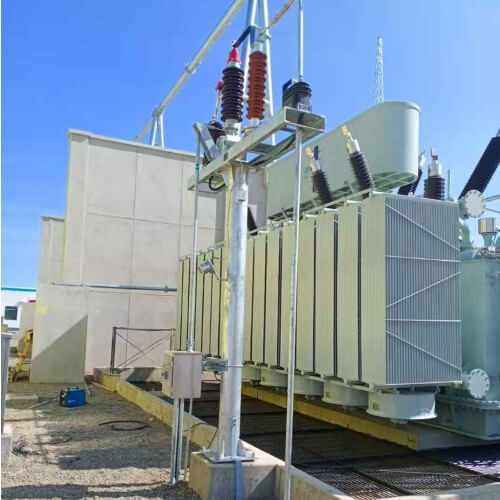

Zick-Zack-Transformator (Z) – kompakt und effizient. Es verwendet verschachtelte Wicklungen auf einem dreischenkligen Kern, die einen Neutralleiter synthetisieren, ohne normale Lastströme zu führen. Zick-Zack-Geräte sind die häufigste Wahl, wenn eine Nullimpedanzkontrolle erforderlich ist.

Offener Dreieck-Erdungstransformator (zweiphasig) – Er besteht aus zwei einphasigen Einheiten, die in einer offenen Dreiecksanordnung verdrahtet sind. Konzeptionell einfacher, wird manchmal für Nachrüstarbeiten verwendet, bei denen ein vollständiger dreiphasiger Austausch unerwünscht ist.

Stern-Neutralwicklung – Wird als separate Neutralwicklung an einem größeren Verteilungstransformator oder als spezielle sterngeschaltete Einheit bereitgestellt. Diese Anordnung kann vorzuziehen sein, wenn ein einzelner Transformator bereits mehrere Funktionen erfüllt.

Jede Topologie verhält sich hinsichtlich der Nullimpedanz, des Magnetisierungsstroms, der Größe und der Kosten unterschiedlich. Zick-Zack-Einheiten bieten typischerweise die beste Balance zwischen Kompaktheit und Nullsequenzleistung.

Erdungsphilosophien: solide, ohmsch, reaktorisch, resonant

Die Auswahl einer Erdungsstrategie ist ebenso wichtig wie die Auswahl des Transformators:

• Feste Erdung – Neutralleiter direkt mit der Erde verbunden; Fehlerströme entsprechen den prospektiven Werten des Systems. Einfach, erzeugt aber hohe Erdschlussströme.

• Widerstandserdung (NGR) – Neutralleiter über einen neutralen Erdungswiderstand verbunden, um den Fehlerstrom auf einen vorgesehenen Wert zu begrenzen. Wird häufig verwendet, um thermische/mechanische Belastungen zu begrenzen und Schäden zu reduzieren.

• Blinderdung (Erdungsdrossel/Petersen-Spule) – Neutralleiter durch eine Induktivität, um kapazitiven Fehlerströmen entgegenzuwirken; senkt lichtbogenerhaltende Ströme in bestimmten Netzen.

• Resonanzerdung – der Drosselwert ist auf die Netzwerkkapazität abgestimmt, um den Fehlerstrom auf ein sehr niedriges Niveau zu reduzieren; Wird in ausgewählten Vertriebssystemen verwendet.

Ein Erdungstransformator wird oft mit einem NGR oder einer Erdungsdrossel kombiniert, um das gewünschte Erdschlussstromprofil zu erreichen.

So dimensionieren und spezifizieren Sie einen Erdungstransformator

Ein strukturierter Ansatz vermeidet überdimensionierte oder leistungsschwache Geräte:

1. Erfassen Sie Systemdaten : Systemspannungen, Frequenz, dreiphasiges Fehlerniveau am Verbindungspunkt, Systemimpedanz und Standortgrenzen (Umgebung, Höhe).

2. Bestimmen Sie den erforderlichen maximalen Erdschlussstrom ( I_limit ) basierend auf der Relaisempfindlichkeit, den Gerätebewertungen und den Sicherheitsregeln.

3. Bestimmen Sie die NGR-/Reaktoranforderungen : Bei Verwendung einer ohmschen Erdung berechnen Sie den Widerstandswert R_n = V_Phase-Neutralleiter / I_Grenze . (Verwenden Sie absolute Phasen-Neutral-Spannungswerte.)

4. Wählen Sie die Nullimpedanz : Die Nullimpedanz des Transformators plus eine etwaige Drossel bestimmt die Fehlerstromverteilung und das Einschwingverhalten. Geben Sie X0 (oder Z0) in Ohm oder Prozent an.

5. Wählen Sie den KVA-Wert des Transformators aus : Stellen Sie sicher, dass die thermische Kurzzeitleistung für die erwartete Fehlerenergie ausreichend ist und dass die Magnetisierungseigenschaften eine Sättigung unter Übergangsbedingungen verhindern. Die typische KVA-Dimensionierung deckt eher den Fehlerbetrieb als die Dauerlast ab.

6. Definieren Sie mechanische und Umgebungsanforderungen : Innen-/Außengehäuse, IP-Schutzart, seismische Beschränkungen, Hebepunkte und Klemmenanordnung.

7. Listen Sie Schutz und Überwachung auf : RTDs, Druckentlastung, Ölstand/DGA für Öleinheiten, neutrale Klemmenleiste und Vorkehrungen für die NGR-Montage.

Beziehen Sie bei der Beschaffung die erforderlichen Normen und Werkstestdokumente ein (z. B. Routine-, Typ- und Kurzschlusstests; Isolations- und Verhältnisüberprüfung).

Beispiele für Überlegungen zur Auswahl

• Für ein 11-kV-Dreiecksspeisungs-Verteilungssystem, in dem Relais Erdschlüsse erkennen müssen, Sie den Fehlerstrom aber beispielsweise auf 200 A begrenzen möchten, spezifizieren Sie einen Zick-Zack-Erdungstransformator mit X0 für koordiniertes Einschwingverhalten und einem NGR für kontinuierliche 200 A während des Löschintervalls.

• Bei Systemen, die anfällig für anhaltende Lichtbögen sind (z. B. lange Kabelnetze mit erheblicher Kapazität), sollten Sie eine Drossel- oder Resonanzerdung anstelle einer reinen Widerstandserdung in Betracht ziehen.

(Wenn Sie ein funktionierendes numerisches Beispiel mit schrittweisen Widerstands- und Transformator-KVA-Berechnungen wünschen, teilen Sie mir Ihre Systemspannung und den angestrebten I_Limit mit , und ich berechne es hier.)

Best Practices für Installation, Tests und Inbetriebnahme

• Vorablieferung : Rezension Prüfberichte der Transformatorfabrik (Verhältnis, Polarität, Wicklungswiderstand, Isolierung).

• Mechanische Installation : feste Montage, korrekte Erdung von Tank/Rahmen und zugänglicher Neutralleiteranschluss für den NGR-/Reaktoranschluss.

• Elektrische Anschlüsse : Beachten Sie die Drehmomentangaben für Buchsen-/Klemmenanschlüsse. Verwenden Sie phasenmarkierte Anschlüsse.

• Inbetriebnahmetests : Isolationswiderstand, Polaritäts-/Verhältnisprüfungen und ein Funktionstest des NGR oder Reaktors unter kontrollierten Bedingungen.

• Schutzkoordination : Stellen Sie sicher, dass die Ansprechschwellen und Zeiteinstellungen des Erdungsrelais die reduzierten Erdschlussströme korrekt erkennen, wenn ein NGR vorhanden ist.

Isolieren und kennzeichnen Sie die Ausrüstung während der Wartung immer. Neutralleiterkreise können bei unsachgemäßer Handhabung dennoch eine Gefahr darstellen.

Wartungs- und Lebenszyklushinweise

• Routinemäßige Sichtprüfungen : Unversehrtheit des Gehäuses, Dichtheit der Anschlüsse, Anzeichen von Überhitzung und Belüftung.

• Regelmäßige Prüfungen : Isolationswiderstand, RTD-Prüfungen und DGA/Ölprobenahme für Öleinheiten.

• NGR-Wartung : Widerstände sollten gemäß überprüft und einer Belastungsprüfung unterzogen werden des Transformatorherstellers . Empfehlungen

• Aufzeichnungen : Protokollieren Sie alle Fehler, Auslösungen und Wartungsmaßnahmen, um Trends zu erkennen und Ausfällen vorzubeugen.

Vor- und Nachteile und wann man einen Erdungstransformator vermeiden sollte

Vorteile : sorgt für vorhersehbares Erdschlussverhalten, ermöglicht Schutz für ansonsten ungeerdete Systeme, kompakte Zick-Zack-Designs.
Nachteile : erhöht die Kosten und die Komplexität der Ausrüstung; Ölgefüllte Typen erfordern den Umgang mit Öl und regelmäßige Tests.
Wann sollte dies vermieden werden : wenn ein System bereits an einem Haupttransformator fest geerdet ist oder wenn örtliche Beschränkungen den Einbau eines weiteren Transformators nicht zulassen und Neutralleiteranordnungen auf andere Weise erreicht werden können.

Checkliste für die schnelle Beschaffung

• Systemspannung und -frequenz

• Gewünschte Erdschlussstrombegrenzung oder Erdungsphilosophie

• Transformatortopologie (Zick-Zack / offenes Dreieck / Stern)

• KVA-Wert und Anforderung an die Kurzzeitfestigkeit

• Isolierung (BIL), Durchführungen und Anschlussanordnung

• Kühlung und Gehäusetyp (trocken vs. Öl, innen/außen)

• Überwachung und Zubehör (RTDs, Entlüfter, Neutralleiter für NGR)

• Erforderliche Prüfberichte und geltende Normen

Abschluss

Ein Erdungstransformator ist eine zielgerichtete Lösung zur Neutralleiterbildung und Erdschlussbeherrschung in Anlagen ohne natürlichen Sternpunkt. Die richtige Auswahl – Ausgleich der Transformatorimpedanz, Erdungsstrategie, physikalische Einschränkungen und Schutzkoordination – verhindert Geräteschäden, reduziert Ausfallzeiten und sorgt für die Sicherheit des Personals. Mit klaren Systemdaten im Voraus können Sie ein kompaktes, zuverlässiges Gerät wählen, das sich nahtlos in Ihre Schutzphilosophie und Ihren langfristigen Wartungsplan einfügt.
