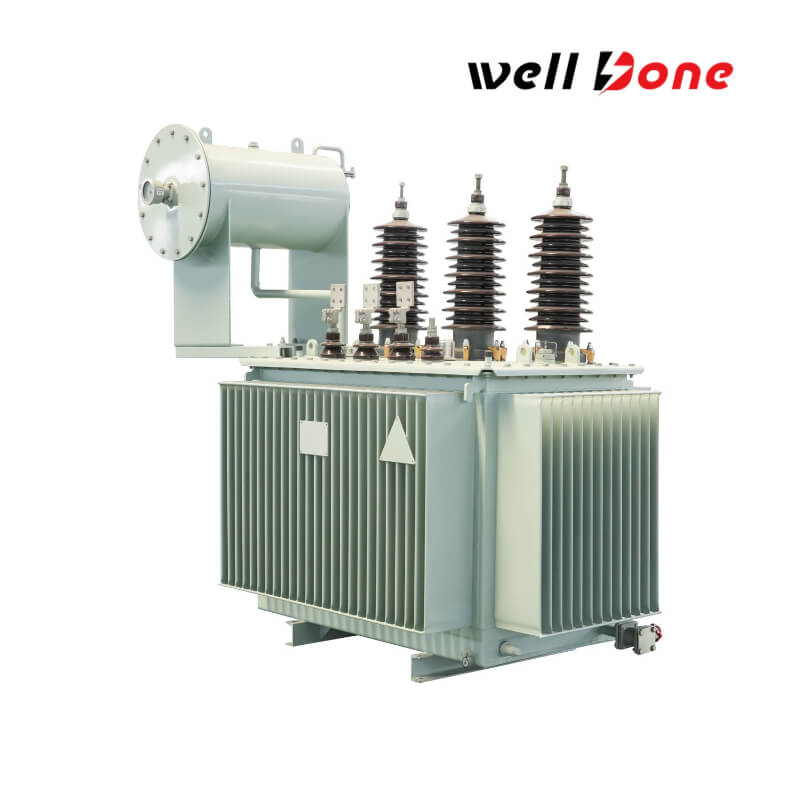

Trafo Distribusi Kerugian Rendah Tiga Fasa 20KV 2500KVA

​Trafo Distribusi Kerugian Rendah Tiga Fasa 20KV 2500KVA merupakan contoh kemajuan modern dalam teknologi distribusi tegangan tinggi. Desain inovatifnya yang terendam oli meningkatkan kapasitas pasokan daya, memastikan kualitas tegangan unggul, dan secara signifikan mengurangi kehilangan energi dalam sistem tenaga. Efisiensi ini tidak hanya menghasilkan penghematan biaya yang besar dalam pembangunan sistem tenaga listrik namun juga mendorong konservasi energi. Trafo mengakomodasi kapasitas mulai dari 100kVA hingga 3000kVA. Gulungan tegangan rendahnya biasanya memiliki struktur silinder yang dibuat dari foil tembaga, sedangkan gulungan tegangan tinggi menggunakan konfigurasi silinder multi-lapis. Desain ini memastikan distribusi putaran ampere yang seragam, meminimalkan kebocoran magnetik, dan meningkatkan kekuatan mekanik, sehingga menghasilkan ketahanan hubung singkat yang kuat. Inti dan belitan diikat dengan aman menggunakan mur yang dapat mengunci sendiri, dan struktur inti yang ditangguhkan secara efektif menahan tekanan transportasi. Penggunaan pengeringan vakum untuk koil dan inti, bersama dengan penyaringan vakum dan proses injeksi oli untuk oli transformator, meminimalkan kelembapan internal. Tangki minyak bergelombang beradaptasi dengan perubahan volume minyak karena variasi suhu, menghilangkan kebutuhan akan konservator minyak dan secara efektif mengisolasi minyak transformator dari kontaminan eksternal. Fitur-fitur ini secara kolektif memastikan pengoperasian bebas perawatan dalam kondisi normal, secara signifikan mengurangi biaya pemeliharaan dan memperpanjang masa pakai trafo. Ideal untuk gardu induk perkotaan dan jaringan industri berat, trafo menghasilkan kehilangan energi yang sangat rendah dan pengaturan tegangan yang tepat, sehingga menghasilkan distribusi daya yang konsisten dan andal.
Ketersediaan:
Kuantitas:
tombol berbagi telegram
tombol berbagi snapchat
tombol berbagi kakao
tombol berbagi facebook
tombol berbagi twitter
tombol berbagi baris
tombol berbagi WeChat
tombol berbagi tertaut
tombol berbagi pinterest
tombol berbagi whatsapp
bagikan tombol berbagi ini

Aksesori Produk

Bahan Inti (Sistem Sirkuit Magnetik)
: Lembaran baja silikon canai dingin dengan permeabilitas tinggi (misalnya, 30ZH120), proses laminasi putaran bertahap dengan sambungan terhuyung-huyung, mencapai kehilangan tanpa beban yang sangat rendah (seri S13 mengurangi kerugian sekitar 30% dibandingkan dengan S11).
Fitur: Kehilangan histeresis rendah, desain bebas noise, cocok untuk aplikasi start-stop yang sering.

Belitan (Sistem Sirkuit Listrik)
Belitan Tegangan Tinggi: Sisi 20kV mengadopsi struktur silinder multi-lapis, menggunakan konduktor tembaga (atau aluminium) yang dibungkus dengan kertas isolasi DMD, meningkatkan ketahanan hubung singkat.
Gulungan Tegangan Rendah: Sisi 0,4kV dilengkapi gulungan foil tembaga, meminimalkan kehilangan arus eddy dan meningkatkan efisiensi pembuangan panas.
Proses Isolasi: Impregnasi Tekanan Vakum (VPI) dengan bahan insulasi kelas H, tahan suhu hingga 180℃.

Sistem Pendinginan dan Isolasi
Oli Isolasi: Oli mineral naftenat (atau oli ester sintetik), dengan tegangan tembus ≥40kV pada 20℃.
Radiator: Tangki oli bergelombang atau panel radiator, memanfaatkan sirkulasi oli alami (ONAN) tanpa bergantung pada kipas angin.

Tangki Minyak dan Struktur Penyegelan
: Tangki minyak baja bergelombang yang tertutup sepenuhnya, secara otomatis mengkompensasi perubahan volume minyak, bebas perawatan.
Tingkat Perlindungan: IP55, lapisan anti korosi, cocok untuk lingkungan luar ruangan yang lembab dan berdebu.

Perangkat Perlindungan
Relai Gas: Memantau gas gangguan internal, memicu alarm, atau perlindungan tersandung.
Katup Pelepas Tekanan: Memberikan perlindungan tekanan berlebih, tekanan aktivasi ≤70kPa.
Pengontrol Suhu: Termometer minyak bimetal dengan antarmuka transmisi jarak jauh PT100.

Tap Changer
Off-Load Tap Changer: rentang ketukan ±5% pada sisi tegangan tinggi (3 atau 5 posisi), dapat disesuaikan secara manual untuk fluktuasi tegangan jaringan.

Bushing dan Terminal
Bushing Tegangan Tinggi: Bushing komposit porselen atau karet silikon dengan rasio jarak rambat ≥25mm/kV.
Bushing Tegangan Rendah: Bushing cor resin dengan desain flashover anti-polusi, terminal berlapis timah untuk mencegah oksidasi.

Spesifikasi Produk

Kapasitas Terukur
2500KVA(2,5MVA)
Nilai Tegangan
Sisi Tegangan Tinggi: 20kV ±5%, Sisi Tegangan Rendah: 0,4kV
Kehilangan Tanpa Beban (P₀)
≤1.8kW
Rugi Beban (Pₖ)
≤18kW (pada 120℃)
Impedansi Sirkuit Pendek (UK%)
4,5% atau 6% (opsional)
Efisiensi
≥98,5% (pada beban penuh)
Tingkat Isolasi
Sisi Tegangan Tinggi: LI125kV / AC50kV
Sisi Tegangan Rendah: LI75kV / AC35kV
Metode Pendinginan
ONAN (Minyak Alami Udara Alami)
Grup Vektor
Dyn11
Tingkat Kebisingan
≤52dB(A) (tanpa beban, diukur pada jarak 1m)

Aplikasi Produk

Ekonomi lebih terjangkau

Keunggulan Produk

Logo ikon

Kinerja Energi yang Dioptimalkan

Meminimalkan kerugian tanpa beban dan beban, meningkatkan efisiensi secara keseluruhan dan mengurangi biaya pengoperasian.

Logo iko

Desain Kuat dan Tahan Lama

Dibangun dengan bahan berkualitas tinggi dan teknik teknik inovatif untuk memastikan daya tahan yang unggul dan masa pakai yang lebih lama.

Logo ikon 1

Stabilitas Tegangan Yang Tepat

Memberikan pengaturan voltase yang akurat bahkan dalam kondisi beban yang bervariasi, mendukung pasokan daya tanpa gangguan dan ketahanan sistem.

Gambar Rencana Transformator Daya WellDone


Pertanyaan Umum

  • Jenis produk trafo apa yang Anda tawarkan dan standar apa yang dipenuhi?
    Dibuat dengan Sketch.
    形状 Dibuat dengan Sketch.
    Kami memproduksi beragam trafo termasuk Trafo Distribusi Terendam Minyak, Trafo Tipe Kering, Trafo Daya, Trafo Pemasangan Bantalan Tiga Fasa, Trafo Pemasangan Bantalan Fasa Tunggal, Trafo Gardu Induk, dan Trafo Pemasangan Tiang. Tim teknis kami, dengan pengalaman industri hampir 20 tahun, memastikan bahwa desain kami mematuhi standar internasional seperti ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC, dan banyak lagi. Selain itu, banyak produk kami telah memperoleh sertifikasi UL, cUL, dan CSA, yang menegaskan keamanan dan kinerjanya di pasar global.
  • Bagaimana Anda memastikan kualitas dan keandalan trafo Anda?
    Dibuat dengan Sketch.
    形状 Dibuat dengan Sketch.
    Transformator kami diproduksi di bawah sistem manajemen kualitas yang ketat yang mencakup setiap tahap mulai dari pemilihan material hingga pengujian akhir. Setiap produk dilengkapi dengan garansi minimal 24 bulan, memastikan keamanan dan keandalan jangka panjang. Komitmen terhadap kualitas ini telah mendapatkan kepercayaan dari pelanggan global dan pelaku industri terkemuka.
  • Berapa waktu tunggu produksi Anda, opsi penyesuaian, dan jangkauan pasar global?
    Dibuat dengan Sketch.
    形状 Dibuat dengan Sketch.
    Untuk model standar, waktu tunggu produksi kami biasanya 10 hingga 25 hari, dan kami menawarkan layanan OEM/ODM yang fleksibel untuk proyek yang disesuaikan. Kami juga menyesuaikan solusi pengemasan untuk memenuhi kebutuhan spesifik pelanggan. Transformator kami diekspor ke seluruh dunia—termasuk Amerika Utara, Eropa, Amerika Selatan, Australia, Asia, dan Afrika—dengan kemitraan sukses yang melibatkan perusahaan-perusahaan terkenal. Untuk detail lebih lanjut atau dukungan yang dipersonalisasi, silakan hubungi kami melalui email atau WhatsApp.
