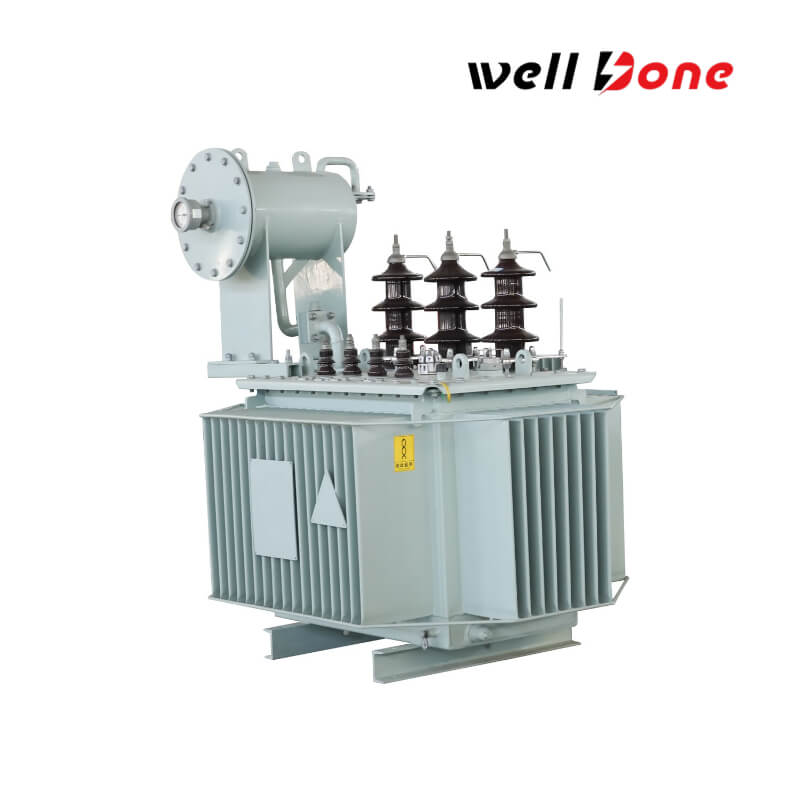

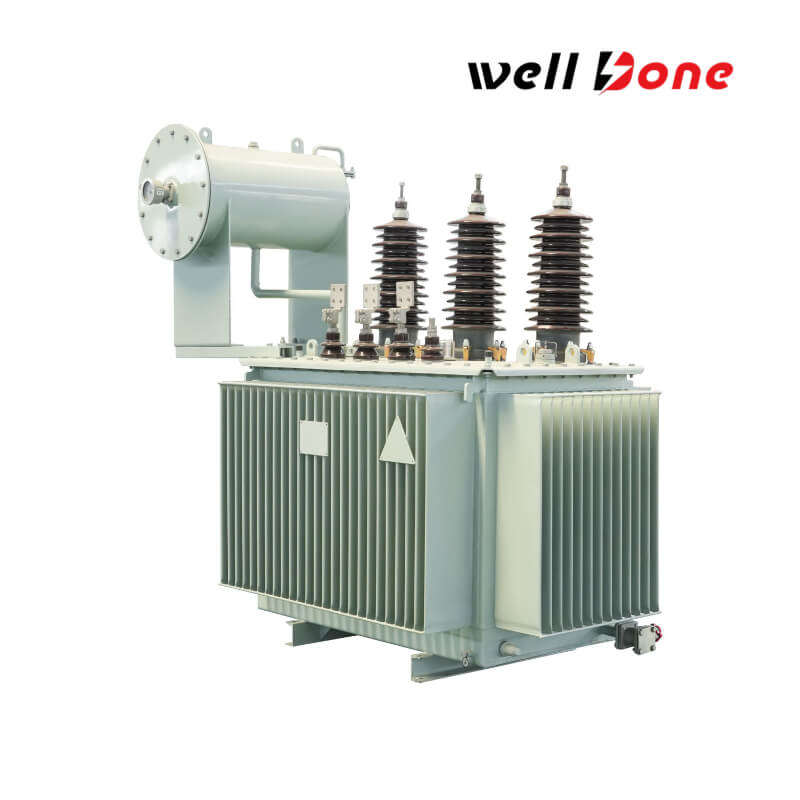

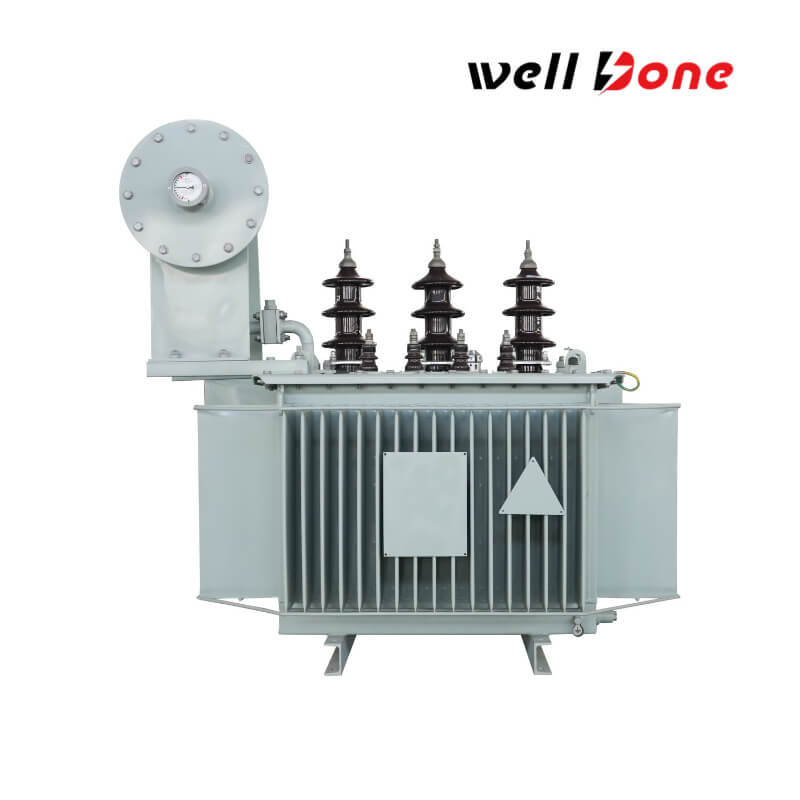

20KV 2500KVA Transformador de distribuição de baixa perda trifásica

20KV 2500KVA Transformador de distribuição de baixa perda trifásica

O transformador de distribuição de baixa perda trifásica de 20kv 2500kva exemplifica os avanços modernos na tecnologia de distribuição de alta tensão. Seu projeto inovador imerso em petróleo aumenta a capacidade da fonte de alimentação, garante qualidade de tensão superior e reduz significativamente as perdas de energia no sistema de energia. Essa eficiência não apenas leva a uma economia substancial de custos na construção do sistema de energia, mas também promove a conservação de energia. O transformador acomoda capacidades que variam de 100kva a 3000kva. Seus enrolamentos de baixa tensão geralmente apresentam uma estrutura cilíndrica criada a partir de folhas de cobre, enquanto os enrolamentos de alta tensão empregam uma configuração cilíndrica de várias camadas. Esse design garante a distribuição uniforme de amperes, minimiza o vazamento magnético e aumenta a resistência mecânica, resultando em resistência robusta de curto-circuito. O núcleo e os enrolamentos são presos com segurança com nozes de bloqueio automático, e a estrutura do núcleo suspensa suporta efetivamente tensões de transporte. Empregar a secagem a vácuo para a bobina e o núcleo, juntamente com os processos de filtragem a vácuo e injeção de óleo para o óleo do transformador, minimiza a umidade interna. O tanque de óleo corrugado se adapta às mudanças de volume de óleo devido a variações de temperatura, eliminando a necessidade de um conservador de petróleo e isolando efetivamente o óleo do transformador de contaminantes externos. Esses recursos garantem coletivamente operação livre de manutenção em condições normais, reduzindo significativamente os custos de manutenção e estendendo a vida útil do serviço do transformador. Ideal para subestações urbanas e redes industriais pesadas, o transformador oferece perdas de energia ultra-baixa e regulação precisa da tensão, fornecendo distribuição de energia consistente e confiável.

Quantidade:
Disponibilidade:





Pergunte Adicione à cesta

Acessórios de produtos

Material do núcleo (sistema de circuito magnético)
: Folha de aço de silício de alta permeabilidade a frio (por exemplo, 30ZH120), processo de laminação com armas de passo com juntas escalonadas, alcançando perda de sem carga ultra baixa (a série S13 reduz as perdas em aproximadamente 30% em comparação com S11).
Recursos: baixa perda de histerese, design sem ruído, adequado para aplicações frequentes de partida.

Enrolamentos (sistema de circuito elétrico)
enrolamento de alta tensão: o lado de 20kV adota uma estrutura cilíndrica de várias camadas, usando condutores de cobre (ou alumínio) envoltos com papel de isolamento DMD, aumentando a resistência ao curto-circuito.
Enrolamento de baixa tensão: o lateral de 0,4kV apresenta enrolamento de folha de cobre, minimizando a perda de corrente de Foucault e melhorando a eficiência da dissipação de calor.
Processo de isolamento: impregnação de pressão de vácuo (VPI) com material de isolamento da classe H, suporta temperaturas de até 180 ℃.

Sistema de resfriamento e isolamento
Óleo isolante: óleo mineral naftênico (ou óleo de éster sintético), com uma tensão de ruptura ≥40kv a 20 ℃.
Radiador: tanque de óleo corrugado ou radiador do painel, utilizando a circulação natural de óleo (ONAN) sem dependência dos ventiladores.

Tanque de óleo e
estrutura de vedação: Tanque de óleo de aço corrugado totalmente selado, compensando automaticamente as alterações do volume de óleo, sem manutenção.
Nível de proteção: IP55, revestimento anticorrosão, adequado para ambientes úmidos e empoeirados ao ar livre.

Dispositivos de proteção
Relé de gás: monitora gases de falha internos, desencadeando alarmes ou proteção contra tropeços.
Válvula de alívio de pressão: fornece proteção sobre impressões, pressão de ativação ≤70kpa.
Controlador de temperatura: termômetro de óleo bimetálico com interface de transmissão remota PT100.

Toque em trocador de trocador
Off-Load Tap Changer: ± 5% Faixa de tocar no lado de alta tensão (3 ou 5 posições), manualmente ajustável para flutuações de tensão da grade.

Buchas e terminais
de alterações de alta tensão: porcelana ou buchas compostas de borracha de silicone com uma taxa de distância de fluência de ≥25 mm/kV.
Buchas de baixa tensão: buchas fundidas com resina com design de flashover anti-poluição, terminais banhados a estanho para impedir a oxidação.

Obtenha uma cotação

Especificações do produto

Capacidade nominal

2500KVA （2.5MVA）

Tensão nominal

Lado de alta tensão: 20kV ± 5%, lado de baixa tensão: 0,4kV

Perda de não carga (P₀)

≤1,8kw

Perda de carga (pₖ)

≤18kW (a 120 ℃)

Impedância de curto-circuito (%no Reino Unido)

4,5% ou 6% (opcional)

Eficiência

≥98,5% (em carga total)

Nível de isolamento

Lado de alta tensão: li125kv / ac50kv

Lado de baixa tensão: li75kv / ac35kv

Método de resfriamento

Onan (ar natural de óleo natural)

Grupo vetorial

Dyn11

Nível de ruído

≤52dB (a) (sem carga, medido a 1 m de distância)

Aplicações de produtos

A economia é mais acessível

Projetado para fornecer energia estável e de alta qualidade às fábricas e unidades de processamento com altas demandas de energia.

Instalações industriais pesadas
Adequado para modernizar as redes de distribuição urbana, garantindo níveis confiáveis de tensão e gerenciamento eficiente de energia.

Grades de energia municipal
Ideal para centros comerciais em larga escala, fornecendo desempenho consistente de energia para operações de varejo e negócios.

Desenvolvimentos comerciais
Perfeito para atualizar os sistemas de energia herdada com transformadores avançados e de baixa perda para melhorar a confiabilidade da rede e a eficiência energética.

Projetos de modernização de utilidades

Vantagens do produto

Desempenho energético otimizado

Minimiza as perdas sem carga e carga, aumentando a eficiência geral e reduzindo os custos operacionais.

Design robusto e duradouro

Construído com materiais de alta qualidade e técnicas inovadoras de engenharia para garantir durabilidade superior e vida útil prolongada.

Estabilidade precisa da tensão

Fornece regulação precisa da tensão, mesmo sob condições de carga variável, suportando a fonte de alimentação ininterrupta e a resiliência do sistema.

Desenho do Plano de Transformador de Power Welldone

Perguntas frequentes

Qual variedade de produtos para transformadores você oferece e quais padrões eles atendem?

Fabricamos uma variedade diversificada de transformadores, incluindo transformadores de distribuição imersa de óleo, transformadores de tipo seco, transformadores de potência, transformadores de montagem trifásica, transformadores de montagem única, transformadores de subestação e transformadores montados no poste. Nossa equipe técnica, com quase 20 anos de experiência no setor, garante que nossos projetos cumpram padrões internacionais como ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC e muito mais. Além disso, muitos de nossos produtos obtiveram certificações UL, CUL e CSA, afirmando sua segurança e desempenho nos mercados globais.
Como você garante a qualidade e a confiabilidade de seus transformadores?

Nossos transformadores são produzidos sob um rigoroso sistema de gerenciamento de qualidade, cobrindo todos os estágios, desde a seleção de materiais até os testes finais. Cada produto vem com uma garantia mínima de 24 meses, garantindo segurança e confiabilidade a longo prazo. Esse compromisso com a qualidade conquistou a confiança dos clientes globais e dos principais players do setor.
Quais são os seus prazos de produção, opções de personalização e alcance global do mercado?

Para modelos padrão, nosso tempo de entrega de produção é tipicamente de 10 a 25 dias e oferecemos serviços flexíveis de OEM/ODM para projetos personalizados. Também adaptamos as soluções de embalagem para atender aos requisitos específicos do cliente. Nossos transformadores são exportados em todo o mundo - incluindo a América do Norte, Europa, América do Sul, Austrália, Ásia e África - com parcerias bem -sucedidas envolvendo empresas de renome. Para mais detalhes ou suporte personalizado, entre em contato conosco por e -mail ou whatsapp.
