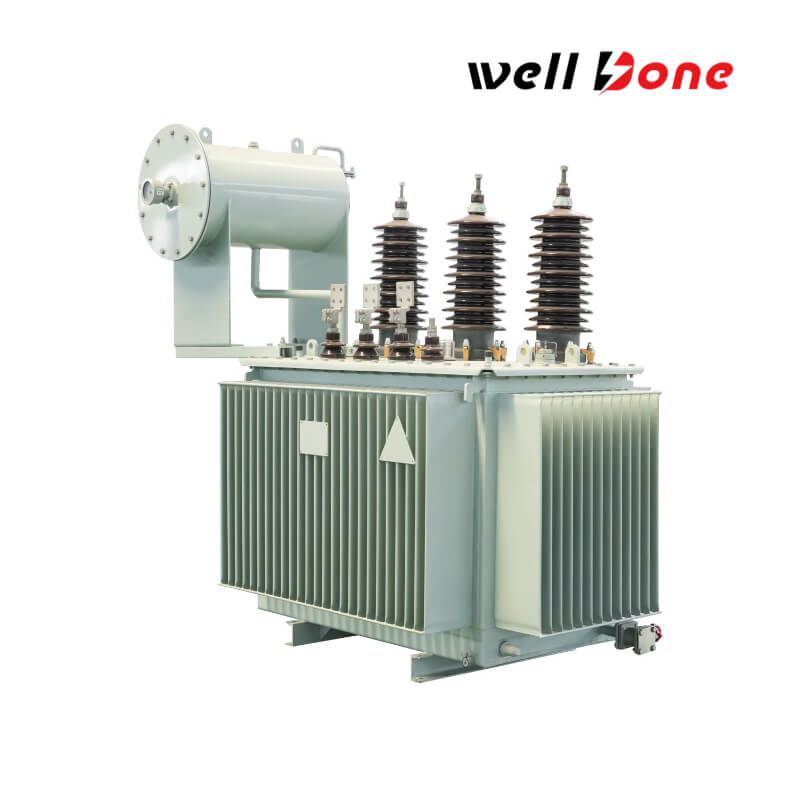

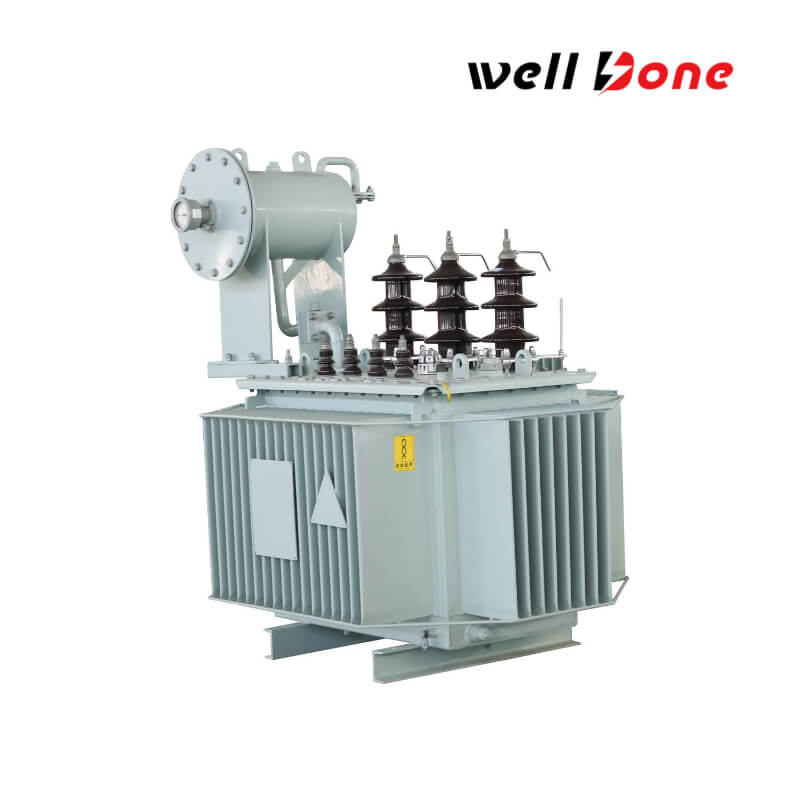

20 кВ 2500 кВА трифазний розподільний трансформатор із низькими втратами

20 кВ 2500 кВА трифазний розподільний трансформатор із низькими втратами

Трифазний розподільний трансформатор із низькими втратами 20 кВ 2500 кВА є прикладом сучасних досягнень у технології розподілу високої напруги. Його інноваційна занурена в масло конструкція підвищує потужність джерела живлення, забезпечує чудову якість напруги та значно зменшує втрати енергії в енергосистемі. Така ефективність не тільки призводить до істотної економії витрат на будівництво енергосистеми, але й сприяє енергозбереженню. Трансформатор має потужність від 100 кВА до 3000 кВА. Його низьковольтні обмотки зазвичай мають циліндричну структуру, виготовлену з мідної фольги, тоді як високовольтні обмотки мають багатошарову циліндричну конфігурацію. Ця конструкція забезпечує рівномірний розподіл ампер-витків, мінімізує магнітний витік і підвищує механічну міцність, що забезпечує надійну стійкість до короткого замикання. Сердечник і обмотки надійно закріплені самоконтрящимися гайками, а підвісна структура сердечника ефективно витримує навантаження при транспортуванні. Використання вакуумного сушіння для котушки та сердечника разом із процесами вакуумного фільтрування та впорскування масла для трансформаторного масла мінімізує внутрішню вологість. Гофрований масляний бак адаптується до змін об’єму масла внаслідок коливань температури, усуваючи потребу в масляному консерваторі та ефективно ізолюючи трансформаторне масло від зовнішніх забруднень. Ці функції разом забезпечують роботу без обслуговування за нормальних умов, значно знижуючи витрати на технічне обслуговування та подовжуючи термін служби трансформатора. Ідеально підходить для міських підстанцій і важких промислових мереж, трансформатор забезпечує наднизькі втрати енергії та точне регулювання напруги, забезпечуючи послідовний і надійний розподіл електроенергії.

Кількість:
Наявність:





Запитуйте Додати в кошик

Товарні аксесуари

Матеріал сердечника (системи магнітних ланцюгів)
: високопроникний холоднокатаний лист із кремнієвої сталі (наприклад, 30ZH120), процес ламінування внахлест із з’єднаннями в шаховому порядку, досягнення наднизьких втрат без навантаження (серія S13 зменшує втрати приблизно на 30% порівняно з S11).
Характеристики: низькі втрати на гістерезис, безшумна конструкція, придатна для частих пусків і зупинок.

Обмотки (система електричних ланцюгів)
Високовольтна обмотка: сторона 20 кВ має багатошарову циліндричну структуру з використанням мідних (або алюмінієвих) провідників, обгорнутих ізоляційним папером DMD, що підвищує стійкість до короткого замикання.
Обмотка низької напруги: сторона 0,4 кВ має обмотку з мідної фольги, що мінімізує втрати на вихрові струми та покращує ефективність розсіювання тепла.
Процес ізоляції: імпрегнація під вакуумним тиском (VPI) з ізоляційним матеріалом класу H, який витримує температуру до 180 ℃. Ізоляційне масло

системи охолодження та ізоляції
: нафтенове мінеральне масло (або синтетичне ефірне масло) з напругою пробою ≥40 кВ при 20 ℃.
Радіатор: гофрований масляний бак або панельний радіатор, що використовує природну циркуляцію масла (ONAN) без використання вентиляторів.

Масляний бак і ущільнювальна
конструкція: Повністю герметичний гофрований сталевий масляний бак, автоматично компенсує зміни об’єму масла, не вимагає технічного обслуговування.
Рівень захисту: IP55, антикорозійне покриття, підходить для зовнішніх вологих і запилених середовищ. Газове реле

захисних пристроїв
: контролює гази внутрішньої несправності, активуючи сигнали тривоги або спрацьовуючи захист.
Клапан скидання тиску: забезпечує захист від надмірного тиску, тиск активації ≤70 кПа.
Контролер температури: біметалічний масляний термометр з інтерфейсом дистанційної передачі PT100. Перемикач

відводів
Перемикач відводів без навантаження: діапазон відводів ±5% на стороні високої напруги (3 або 5 позицій), регулюється вручну для коливань напруги в мережі.

Вводи та клеми
Високовольтні вводи: композитні втулки з порцеляни або силіконової гуми з коефіцієнтом шляху витоку ≥25 мм/кВ.
Низьковольтні вводи: литі втулки з поліетиленовою смолою з конструкцією, що запобігає виникненню забруднень, клеми з лудженим покриттям для запобігання окисленню.

Отримати цінову пропозицію

Технічні характеристики продукту

Номінальна місткість

2500 кВА（2,5 МВА）

Номінальна напруга

Сторона високої напруги: 20 кВ ±5%, сторона низької напруги: 0,4 кВ

Втрати без навантаження (P₀)

≤1,8 кВт

Втрата навантаження (Pₖ)

≤18 кВт (при 120 ℃)

Опір короткого замикання (Uk%)

4,5% або 6% (необов'язково)

Ефективність

≥98,5% (при повному навантаженні)

Рівень ізоляції

Сторона високої напруги: LI125kV / AC50kV

Сторона низької напруги: LI75kV / AC35kV

Спосіб охолодження

ONAN (Oil Natural Air Natural)

Векторна група

Dyn11

Рівень шуму

≤52 дБ (A) (без навантаження, виміряно на відстані 1 м)

Застосування продукту

Економ доступніше

Призначений для забезпечення стабільної високоякісної електроенергії виробничих підприємств і переробних установок з високими потребами в енергії.

Об'єкти важкої промисловості
Підходить для модернізації міських розподільних мереж, забезпечення надійних рівнів напруги та ефективного управління енергією.

Міські електромережі
Ідеально підходить для великих комерційних центрів, забезпечуючи постійну продуктивність електроенергії для роздрібної торгівлі та комерційних операцій.

Комерційні розробки
Ідеально підходить для модернізації застарілих енергетичних систем за допомогою вдосконалених трансформаторів із низькими втратами для підвищення надійності мережі та енергоефективності.

Проекти модернізації інженерних мереж

Переваги продукту

Оптимізована енергоефективність

Мінімізує втрати як без навантаження, так і під навантаженням, підвищуючи загальну ефективність і знижуючи експлуатаційні витрати.

Надійна та довговічна конструкція

Виготовлений із використанням високоякісних матеріалів та інноваційних інженерних технологій, що забезпечує чудову міцність і подовжений термін служби.

Точна стабільність напруги

Забезпечує точне регулювання напруги навіть за умов змінного навантаження, підтримуючи безперебійне живлення та стійкість системи.

План креслення силового трансформатора WellDone

FAQ

Який асортимент трансформаторної продукції ви пропонуєте і яким стандартам вона відповідає?

Ми виробляємо різноманітний асортимент трансформаторів, включаючи масляні розподільні трансформатори, сухі трансформатори, силові трансформатори, трифазні трансформатори, що монтуються на колодках, однофазні трансформатори, що монтуються на колодках, трансформатори для підстанцій і трансформатори, що монтуються на стовпі. Наша технічна команда з майже 20-річним досвідом роботи в галузі забезпечує відповідність наших конструкцій міжнародним стандартам, таким як ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC тощо. Крім того, багато наших продуктів отримали сертифікати UL, cUL і CSA, що підтверджує їх безпеку та ефективність на світових ринках.
Як ви забезпечуєте якість і надійність своїх трансформаторів?

Наші трансформатори виробляються відповідно до суворої системи управління якістю, що охоплює кожен етап від вибору матеріалу до остаточного випробування. На кожен продукт надається мінімум 24-місячна гарантія, що гарантує тривалу безпеку та надійність. Ця відданість якості заслужила довіру клієнтів у всьому світі та провідних гравців галузі.
Які ваші терміни виробництва, можливості налаштування та охоплення світового ринку?

Для стандартних моделей наш час виготовлення зазвичай становить від 10 до 25 днів, і ми пропонуємо гнучкі послуги OEM/ODM для індивідуальних проектів. Ми також адаптуємо пакувальні рішення відповідно до конкретних вимог клієнтів. Наші трансформатори експортуються по всьому світу, включаючи Північну Америку, Європу, Південну Америку, Австралію, Азію та Африку, завдяки успішним партнерствам із залученням відомих компаній. Щоб отримати докладнішу інформацію або отримати персональну підтримку, зв’яжіться з нами електронною поштою або через WhatsApp.
