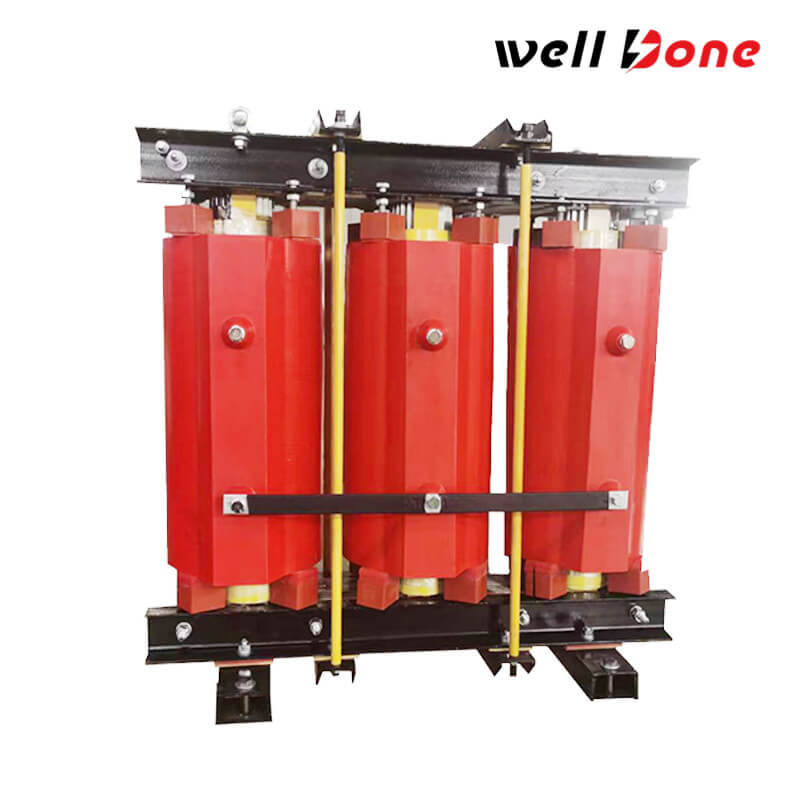

Реактор сухого типа

Реактор сухого типа (DTR) — это современное решение, предназначенное для эффективной компенсации реактивной мощности, регулирования напряжения и фильтрации гармоник в системах как высокого, так и низкого напряжения. Благодаря инновационной технологии сухой изоляции DTR устраняет необходимость в масляном охлаждении или изоляции, что делает его экологически чистой и безопасной альтернативой для различных промышленных и коммерческих применений. Его прочная, не требующая обслуживания конструкция обеспечивает длительную надежность и стабильную производительность даже в самых требовательных энергосистемах. Реактор сухого типа идеально подходит для территорий с ограниченным пространством. Он представляет собой компактный, надежный и безопасный вариант для оптимизации качества электроэнергии и повышения эффективности системы без рисков, связанных с маслонаполненными реакторами.

Количество:
Наличие:





Запросить Добавить в корзину

Компоненты продукта

обмотки (катушки)
Функциональный носитель с сердечником
Изготовлен из медных или алюминиевых проводников, обычно имеет многослойную цилиндрическую, дисковую или воздушную структуру.
Изоляционная обработка
Поверхность покрывается твердыми изоляционными материалами, такими как эпоксидная смола, бумага Nomex или силиконовая резина, для повышения термического сопротивления и механической прочности. Каркас

опорной конструкции
или изолирующая опора.
Изготовлена из армированного стекловолокном пластика (FRP) или керамики, обеспечивает механическую устойчивость и фиксирует обмотку на месте.
Реактор с воздушным сердечником.
Не имеет железного сердечника, обмотка образует полую конструкцию, поддерживаемую рамой для предотвращения магнитного насыщения.

Каналы охлаждения
Тип естественного воздушного охлаждения
Отвод тепла происходит через вентиляционные зазоры между слоями обмотки или внешние каналы воздушного потока.
Тип принудительного воздушного охлаждения
Оснащен вентиляторами для принудительной циркуляции воздуха, подходит для реакторов большой мощности.

Корпус и защита
Защитная крышка или решетка
Металлический или неметаллический корпус предотвращает попадание посторонних предметов и защищает обмотку.
Влагостойкое покрытие
Некоторые реакторы наружного применения требуют специальной обработки для защиты от влаги и загрязнения.

Изоляционные материалы
Межслойная изоляция
Для изоляции витков и слоев внутри обмотки используется слюдяная лента, полиэфирная пленка и подобные материалы.
Изоляция поверхности
Литье или пропитка эпоксидной смолой обеспечивает единый влаго- и пыленепроницаемый защитный слой.

Соединительные клеммы и втулки
В качестве выходных клемм служат медные шины или кабели.
В моделях высокого напряжения могут использоваться втулки из силиконовой резины или фарфора для обеспечения надежности изоляции.

Устройства мониторинга (дополнительно)
Датчики температуры (например, PT100) и мониторы вибрации позволяют отслеживать состояние в режиме реального времени.

Получить предложение

Ключевые различия

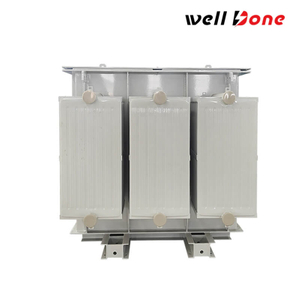

Особенность	Реактор сухого типа	Масляный реактор
Изоляционная среда	Воздушные/твердые изоляционные материалы	Изоляционное масло
Метод охлаждения	Естественное воздушное охлаждение или принудительное воздушное охлаждение	Охлаждение циркуляции масла (естественное/принудительное)
Огнестойкость	Высокий (безмасляные, огнестойкие материалы)	Низкий (масло огнеопасно)
Требования к техническому обслуживанию	Не требует обслуживания (нет проблем с разложением масла)	Требуется регулярная проверка качества масла и уплотнений
Размер и вес	Легкий вес (конструкция с воздушным сердечником)	Больший размер (включая масляный бак и масло)
Сценарии применения	Внутреннее распределение электроэнергии, метро, центры обработки данных	Наружные подстанции, передача высокого напряжения

Применение продукта

Эконом более доступен

Повышает стабильность электроприводов и производственного оборудования за счет снижения гармонических искажений.

Качество промышленной электроэнергии
Улучшает регулирование напряжения в городских и сельских распределительных сетях.

Стабилизация коммунальной сети
Оптимизирует кондиционирование энергии для ветровых и солнечных энергетических систем.

Интеграция возобновляемых источников энергии
Обеспечивает чистое и стабильное питание, необходимое для чувствительных ИТ-систем и систем связи.

Центры обработки данных и телекоммуникации

Преимущества продукта

Надежность, не требующая обслуживания

Безмасляная, сухая конструкция сводит к минимуму техническое обслуживание и сокращает время простоя в работе.

Превосходное подавление гармоник

Эффективно фильтрует нежелательные гармоники, обеспечивая высококачественную подачу электроэнергии.

Прочная и долговечная конструкция

Изготовлен из высококачественных материалов, способных выдерживать суровые условия эксплуатации и продлевать срок службы.

Чертеж реактора высокого и низкого напряжения WellDone

Часто задаваемые вопросы

Какой ассортимент реакторов высокого и низкого напряжения вы предлагаете и каким стандартам они соответствуют?

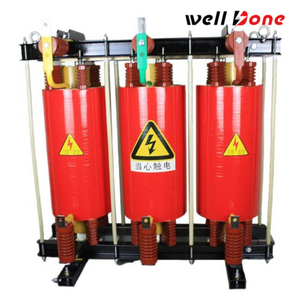

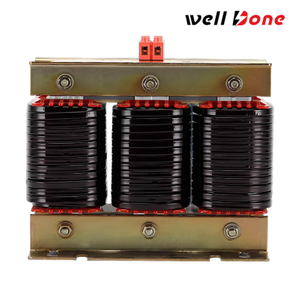

Мы поставляем обширный портфель решений для реакторов высокого и низкого напряжения, включая серийные реакторы, реакторы с воздушным сердечником, фильтрующие реакторы, линейные реакторы, выходные реакторы, последовательные реакторы сухого типа с железным сердечником высокого напряжения и последовательные реакторы сухого типа с железным сердечником низкого напряжения. Опираясь на почти двадцатилетний опыт работы в отрасли, наша команда инженеров тщательно проектирует каждый реактор в соответствии с ключевыми международными стандартами, включая ANSI, IEEE, DOE, CSA, AS, AZS, ГОСТ, IEC и другие. Многие из наших продуктов также имеют сертификаты UL, cUL и CSA, что гарантирует их соответствие строгим мировым стандартам безопасности и производительности.
Как вы обеспечиваете качество и надежность ваших реакторов высокого и низкого напряжения?

Наши реакторы производятся в рамках комплексной системы обеспечения качества, которая тщательно проверяет каждый этап — от выбора материалов премиум-класса до исчерпывающих окончательных испытаний. На каждый реактор распространяется гарантия минимум 24 месяца, что отражает нашу непоколебимую приверженность безопасности, стабильности и долгосрочной работе. Этот тщательный процесс контроля качества укрепил нашу репутацию среди международных клиентов и ведущих игроков отрасли.
Каковы сроки производства, возможности индивидуальной настройки и охват мирового рынка?

Производство наших стандартных моделей реакторов обычно занимает от 10 до 25 дней. Кроме того, мы предоставляем гибкие услуги OEM/ODM для создания индивидуальных решений, точно соответствующих требованиям проекта. Наши стратегии упаковки адаптируются к индивидуальным потребностям клиентов, обеспечивая безопасную и эффективную доставку. Благодаря обширной глобальной сети наши реакторы успешно экспортируются на рынки Северной Америки, Европы, Южной Америки, Австралии, Азии и Африки. Для получения более подробной информации или индивидуальной поддержки обращайтесь по электронной почте или WhatsApp.
