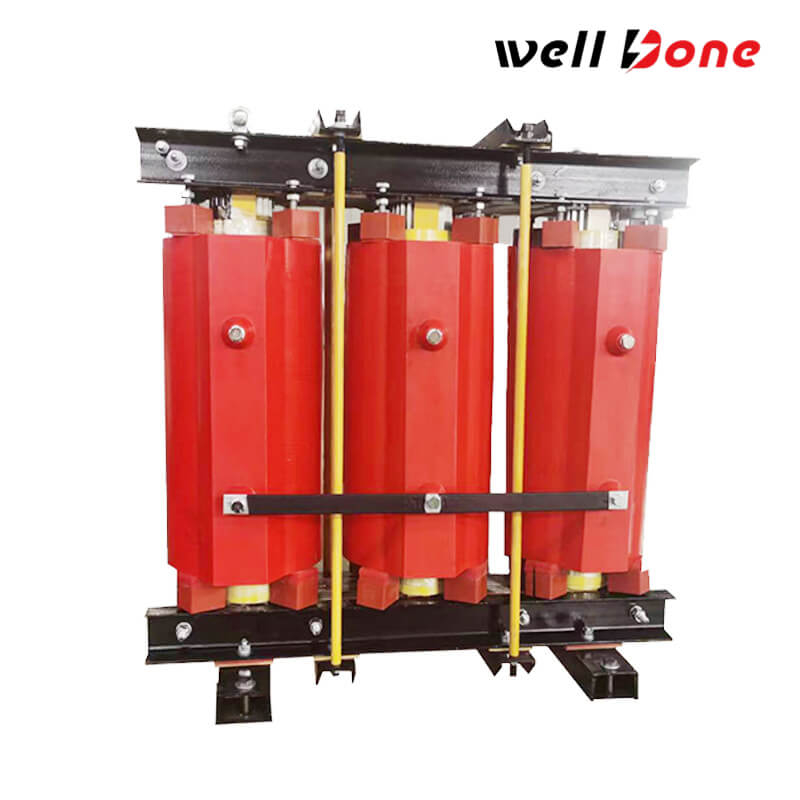

Trockenreaktor

Der Trockenreaktor (DTR) ist eine fortschrittliche Lösung zur effizienten Blindleistungskompensation, Spannungsregelung und Oberschwingungsfilterung in Hoch- und Niederspannungssystemen. Mit seiner innovativen Trockenisolationstechnologie macht der DTR eine ölbasierte Kühlung oder Isolierung überflüssig und ist somit eine umweltfreundliche und sichere Alternative für verschiedene industrielle und gewerbliche Anwendungen. Sein robustes, wartungsfreies Design sorgt für dauerhafte Zuverlässigkeit und sorgt selbst in den anspruchsvollsten Energieumgebungen für eine konstante Leistung. Der Trockenreaktor ist ideal für Bereiche mit begrenztem Platzangebot und bietet eine kompakte, zuverlässige und sichere Option zur Optimierung der Stromqualität und Verbesserung der Systemeffizienz ohne die mit ölgefüllten Reaktoren verbundenen Risiken.

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

Produktkomponenten

Wicklungskern (Spulenkern)
Funktionsträger mit
Aus Kupfer- oder Aluminiumleitern, typischerweise in mehrschichtigen zylindrischen, scheibenförmigen oder Luftkernstrukturen ausgeführt.
Isolierbehandlung
Die Oberfläche ist mit festen Isoliermaterialien wie Epoxidharz, Nomex-Papier oder Silikonkautschuk umwickelt, um die Wärmebeständigkeit und mechanische Festigkeit zu verbessern.

Stützgerüst
oder Isolierträger
aus glasfaserverstärktem Kunststoff (GFK) oder Keramik, sorgt für mechanische Stabilität und fixiert die Wicklung an Ort und Stelle.
Luftkernreaktor
Fehlt ein Eisenkern, wobei die Wicklung eine hohle Struktur bildet, die von einem Rahmen getragen wird, um magnetische Sättigung zu verhindern.

Kühlkanäle,
natürliche Luftkühlung,
die Wärmeableitung erfolgt durch Lüftungsspalte zwischen Wicklungsschichten oder externe Luftströmungskanäle.
Typ mit Zwangsluftkühlung.
Ausgestattet mit Ventilatoren, um die Luftzirkulation zu erzwingen, geeignet für Reaktoren mit hoher Kapazität.

Gehäuse und Schutz
Schutzabdeckung oder -gitter
Ein Gehäuse aus Metall oder Nichtmetall verhindert das Eindringen von Fremdkörpern und schützt die Wicklung.
Feuchtigkeitsbeständige Beschichtung
Einige Außenreaktoren erfordern spezielle Behandlungen, um Feuchtigkeit und Verunreinigungen zu widerstehen.

Isoliermaterialien
Zwischenschichtisolierung
Verwendet Glimmerband, Polyesterfolie und ähnliche Materialien, um Windungen und Schichten innerhalb der Wicklung zu isolieren.
Oberflächenisolierung
Durch Gießen oder Imprägnieren mit Epoxidharz entsteht eine integrierte feuchtigkeits- und staubdichte Schutzschicht.

Anschlussklemmen und Durchführungen
Als Ausgangsklemmen dienen Kupferschienen oder -kabel.
Hochspannungsmodelle verwenden möglicherweise Silikonkautschuk- oder Porzellanbuchsen, um die Zuverlässigkeit der Isolierung zu gewährleisten.

Überwachungsgeräte (optional)
Temperatursensoren (z. B. PT100) und Vibrationsmonitore ermöglichen eine Zustandsüberwachung in Echtzeit.

Holen Sie sich ein Angebot

Hauptunterschiede

Besonderheit	Trockenreaktor	Ölreaktor
Isoliermedium	Luft-/Feststoffdämmstoffe	Isolieröl
Kühlmethode	Natürliche Luftkühlung oder Zwangsluftkühlung	Ölzirkulationskühlung (natürlich/erzwungen)
Feuerwiderstand	Hoch (ölfreie, flammhemmende Materialien)	Niedrig (Öl ist brennbar)
Wartungsanforderungen	Wartungsfrei (keine Probleme mit der Ölverschlechterung)	Regelmäßige Inspektion der Ölqualität und Dichtung erforderlich
Größe und Gewicht	Leicht (Air-Core-Design)	Größer (einschließlich Öltank und Öl)
Anwendungsszenarien	Stromverteilung in Innenräumen, U-Bahnen, Rechenzentren	Freiluft-Umspannwerke, Hochspannungsübertragung

Produktanwendungen

Economy ist erschwinglicher

Verbessert die Stabilität von Motorantrieben und Produktionsanlagen durch Reduzierung harmonischer Verzerrungen.

Industrielle Stromqualität
Verbessert die Spannungsregulierung in städtischen und ländlichen Verteilungsnetzen.

Stabilisierung des Versorgungsnetzes
Optimiert die Stromaufbereitung für Wind- und Solarenergiesysteme.

Integration erneuerbarer Energien
Bietet saubere, stabile Stromversorgung, die für sensible IT- und Kommunikationssysteme unerlässlich ist.

Rechenzentren und Telekommunikation

Produktvorteile

Wartungsfreie Zuverlässigkeit

Das ölfreie, trockene Design minimiert den Wartungsaufwand und reduziert Betriebsausfallzeiten.

Überlegene harmonische Abschwächung

Filtert effektiv unerwünschte Oberwellen und sorgt so für eine qualitativ hochwertige Stromversorgung.

Robuste und langlebige Konstruktion

Hergestellt aus hochwertigen Materialien, um rauen Betriebsbedingungen standzuhalten und eine längere Lebensdauer zu gewährleisten.

WellDone-Konstruktionszeichnung für Hoch- und Niederspannungsreaktoren

FAQ

Welche Produktpalette an Hoch- und Niederspannungsreaktoren bieten Sie an und welche Standards erfüllen sie?

Wir liefern ein umfangreiches Portfolio an Hoch- und Niederspannungsreaktorlösungen, einschließlich Serienreaktoren, Luftkernreaktoren, Filterreaktoren, Leitungsreaktoren, Ausgangsreaktoren, Hochspannungsreaktoren mit trockenem Eisenkern und Niederspannungsreaktoren mit trockenem Eisenkern. Gestützt auf fast zwei Jahrzehnte Branchenerfahrung entwickelt unser Ingenieurteam jeden Reaktor sorgfältig so, dass er den wichtigsten internationalen Richtlinien entspricht – darunter ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC und andere. Viele unserer Produkte verfügen außerdem über UL-, cUL- und CSA-Zertifizierungen, um sicherzustellen, dass sie strenge globale Sicherheits- und Leistungsmaßstäbe erfüllen.
Wie stellen Sie die Qualität und Zuverlässigkeit Ihrer Hoch- und Niederspannungsreaktoren sicher?

Unsere Reaktoren werden unter einem umfassenden Qualitätssicherungssystem hergestellt, das jede Phase überprüft – von der Auswahl hochwertiger Materialien bis hin zu umfassenden Endtests. Für jeden Reaktor gilt eine Garantie von mindestens 24 Monaten, was unser unerschütterliches Engagement für Sicherheit, Konsistenz und langfristige Leistung widerspiegelt. Dieser sorgfältige Qualitätskontrollprozess hat unseren Ruf bei internationalen Kunden und führenden Akteuren der Branche gefestigt.
Wie sind Ihre Produktionsvorlaufzeiten, Anpassungsoptionen und die globale Marktreichweite?

Bei unseren Standardreaktormodellen dauert die Produktion typischerweise 10 bis 25 Tage. Darüber hinaus bieten wir flexible OEM/ODM-Dienste zur Erstellung maßgeschneiderter Lösungen, die genau den Projektanforderungen entsprechen. Unsere Verpackungsstrategien sind an die individuellen Kundenbedürfnisse anpassbar und gewährleisten eine sichere und effiziente Lieferung. Mit einem ausgedehnten globalen Netzwerk werden unsere Reaktoren erfolgreich in Märkte in Nordamerika, Europa, Südamerika, Australien, Asien und Afrika exportiert. Für detailliertere Informationen oder persönlichen Support kontaktieren Sie uns bitte per E-Mail oder WhatsApp.
