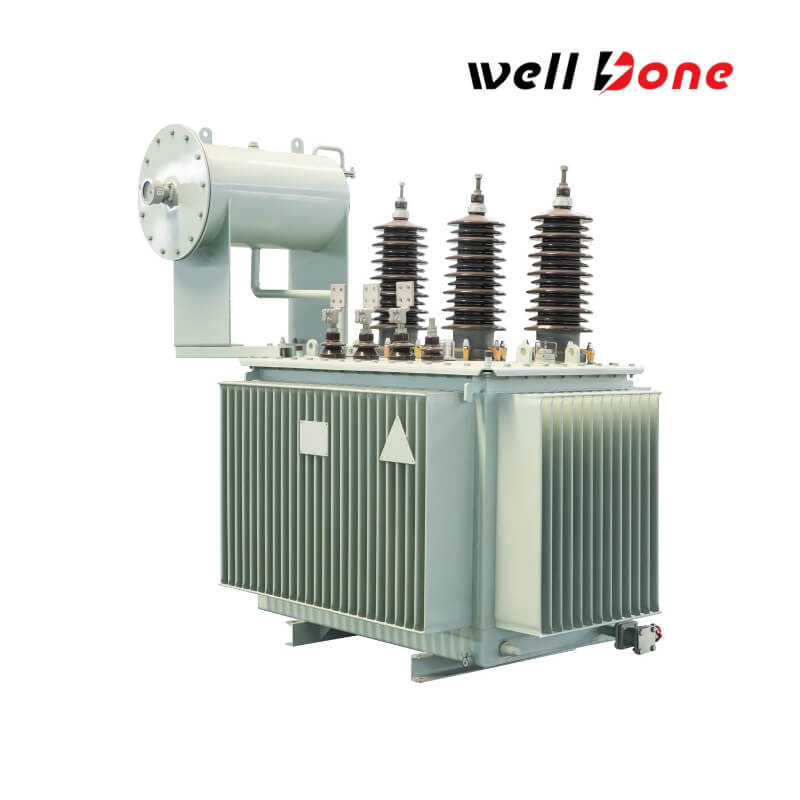

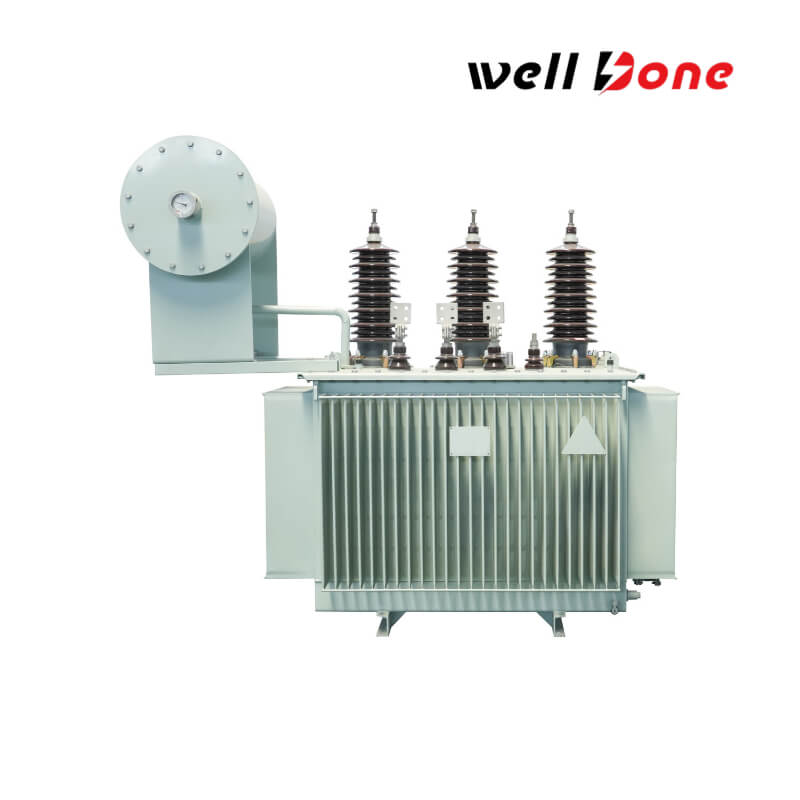

Transformador de distribución de bajas pérdidas trifásico de 35KV 3150KVA

Material del núcleo (sistema de circuito magnético)
: hecho de láminas de acero al silicio laminadas en frío de alta permeabilidad (por ejemplo, 30ZH120 o de grado superior), apiladas con precisión con juntas escalonadas para reducir la resistencia magnética y las pérdidas por corrientes parásitas.
Características: Bajas pérdidas sin carga (el modelo S13 reduce las pérdidas en aproximadamente un 30 % en comparación con los modelos más antiguos) y un diseño laminado sin ruido.

Devanado (sistema de circuito eléctrico)
Devanado de alto voltaje: El lado de 35 kV generalmente adopta una estructura cilíndrica o continua de múltiples capas, utilizando conductores de cobre (o aluminio) envueltos con papel aislante para mejorar la capacidad de resistencia a cortocircuitos.
Devanado de bajo voltaje: El lado de 0,4 kV a menudo emplea una estructura de devanado de lámina para minimizar las pérdidas por corrientes parásitas y mejorar la eficiencia.
Aislamiento: papel Nomex o material aislante DMD combinado con un proceso de impregnación a presión al vacío (VPI) para mejorar la clasificación térmica (clase H o clase F). Aceite aislante para

sistemas de aislamiento y refrigeración
: utiliza aceite mineral nafténico o aceite de éster sintético respetuoso con el medio ambiente, lo que proporciona una alta rigidez dieléctrica y resistencia a la oxidación.
Estructura de enfriamiento: Equipada con radiadores tipo aleta o tanque de aceite corrugado, utilizando enfriamiento por convección natural (ONAN), eliminando la necesidad de ventiladores adicionales y reduciendo los requisitos de mantenimiento.

Tanque y sistema de sellado
Tanque: Tanque de acero corrugado completamente sellado que se adapta a la expansión y contracción térmica del aceite, lo que garantiza un diseño libre de mantenimiento.
Clasificación de protección: IP55 o superior, que ofrece capacidades a prueba de agua y polvo, adecuadas para entornos exteriores hostiles.

Dispositivos de Protección
Relé de Gas (Relé Buchholz): Monitorea fallas internas detectando acumulación de gas, activando alarmas o disparando mecanismos.
Válvula de alivio de presión: Libera automáticamente el exceso de presión para evitar la ruptura del tanque de aceite.
Relé de presión repentina: responde rápidamente a fallas de arco interno desconectando la fuente de alimentación. Cambiador

de tomas
sin carga (OLTC o NLTC): Proporciona un ajuste de voltaje de ±5% o ±2×2,5%, generalmente ubicado en el lado de alto voltaje, operado manualmente para adaptarse a las fluctuaciones de la red.

Bujes y terminales
Bujes de alto voltaje: Bujes aislados de porcelana o compuestos (p. ej., caucho de silicona) clasificados para 35 kV, con una distancia de fuga que cumple con los estándares IEC.
Bujes de bajo voltaje: Bujes moldeados en resina con un diseño anticontaminación.
