Parafoudre

Le parasurtenseur est un dispositif à oxyde métallique sans interruption utilisé dans les systèmes d'alimentation CA supérieurs à 1 kV pour protéger les équipements contre les surtensions temporaires et transitoires en restant non conducteur en fonctionnement normal et en déviant le courant de surtension vers la terre pendant la foudre ou les événements de commutation, avec une sélection basée sur la tension du système, la tension de fonctionnement continue, la tension nominale, le courant de décharge, le niveau de protection et le devoir énergétique.

Quantité :
Disponibilité :





Renseigner Ajouter au panier

Accessoires du produit

Borne de ligne/pince de ligne pour une connexion sécurisée des conducteurs.

Capuchon de protection contre les oiseaux / capuchon anti-oiseaux XL pour installations extérieures exposées.

Support métallique NEMA pour montage sur poteau ou structure standard.

Support isolant NEMA pour certaines plages de tension, y compris les versions pour Ur ≤ 15 kV et Ur > 15 kV.

Support isolant en caoutchouc de silicone pour des besoins alternatifs de montage et de ligne de fuite.

Support de transformateur et support de bras transversal pour montage sur le dessus du transformateur ou sur bras transversal.

Sangle de terre et fil de ligne/terre isolé pour les connexions de mise à la terre.

Fonctions de sectionneur et de défaut visible sur les conceptions de distribution sélectionnées pour isoler un parafoudre défaillant du système.

Obtenez un devis

Spécifications du produit

Conformité aux normes

CEI 60099-4 ; de nombreuses gammes de produits sont également qualifiées selon IEEE C62.11.

Type de parafoudre

Type de résistance à oxyde métallique non linéaire et sans espace.

Tension de fonctionnement continue

Uc sous CEI, MCOV sous IEEE.

Tension nominale

Ur, utilisée comme tension de référence du parafoudre dans la pratique CEI.

Courant de décharge nominal

Les valeurs de classe CEI vont de 1,5 kA à 20 kA ; 5 kA est important pour la distribution moyenne tension, tandis que 10 kA et 20 kA sont courants pour les fonctions à haute tension.

Tension résiduelle/décharge

la tension apparaissant aux bornes du parafoudre pendant le flux du courant de décharge ; il définit le niveau de protection.

Capacité énergétique

exprimé par la classe de décharge de ligne, l'indice de transfert de charge répétitif (Qrs), l'indice de transfert de charge thermique (Qth) et l'indice d'énergie thermique (Wth), en fonction de la classe et de la norme.

Matériau du boîtier

Les conceptions à âme creuse en polymère, en porcelaine ou en composite de silicone sont toutes utilisées dans les familles de produits actuelles.

Plage de tension d'application

les portefeuilles des fabricants s'étendent de la distribution moyenne tension au service EHV ; les familles publiées couvrent environ 3 kV jusqu'à 1 200 kV, avec certaines plages s'étendant jusqu'à 612 kV ou plus selon la famille de produits.

Fonctions de sécurité/surcharge

Les conceptions sélectionnées incluent un comportement en matière de décompression, une capacité de court-circuit, des options de sectionneur et une indication visible des défauts pour les unités endommagées.

Applications du produit

L’économie est plus abordable

où le parafoudre est installé à proximité du primaire du transformateur pour bloquer les surtensions avant qu'elles n'atteignent l'enroulement.

Transformateurs de distribution montés sur poteaux sur lignes aériennes
dans les sous-stations de distribution et les installations industrielles qui nécessitent une protection contre la foudre et les surtensions de commutation.

Appareillage de commutation et tableaux d'alimentation moyenne tension
où l'énergie de surtension et la coordination de l'isolation doivent être contrôlées au niveau du terminal de l'équipe1560aba9e7=Transformateur de distribution triphasé à faible perte 10KV 400KVA

Traversées de transformateur et batteries de condensateurs
où des parafoudres de ligne sans espacement ou avec espacement externe sont utilisés sur les tours ou directement sur les isolateurs pour améliorer la fiabilité du système.

Tronçons dangereux de lignes aériennes de transport ou de distribution

Avantages du produit

Protection contre les surtensions rapide et ciblée

le parafoudre détourne rapidement le courant de surtension, aidant ainsi à maintenir l'équipement protégé sous une contrainte d'isolation dommageable.

Construction et montage flexibles

Les versions en polymère, en porcelaine, à noyau creux, à support et équipées d'un sectionneur facilitent l'adaptation à différentes installations utilitaires et industrielles.

Meilleure facilité d'entretien sur le terrain

les conceptions sélectionnées ajoutent une indication visible des défauts, des sectionneurs de mise à la terre et des boîtiers résistants aux intempéries qui prennent en charge les travaux de maintenance et de remplacement.

Dessin du plan du parafoudre WellDone

FAQ

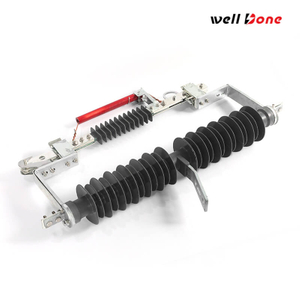

À quoi sert un coupe-fusible amovible ?

Il protège les équipements de distribution contre les surintensités et les défauts.
Comment est-il exploité ?

Le fusible s'ouvre lors d'un défaut et le tube tombe pour montrer que le circuit est isolé.
Où est-il utilisé ?

Il est principalement utilisé sur les lignes de distribution et les transformateurs aériens montés sur poteaux.
