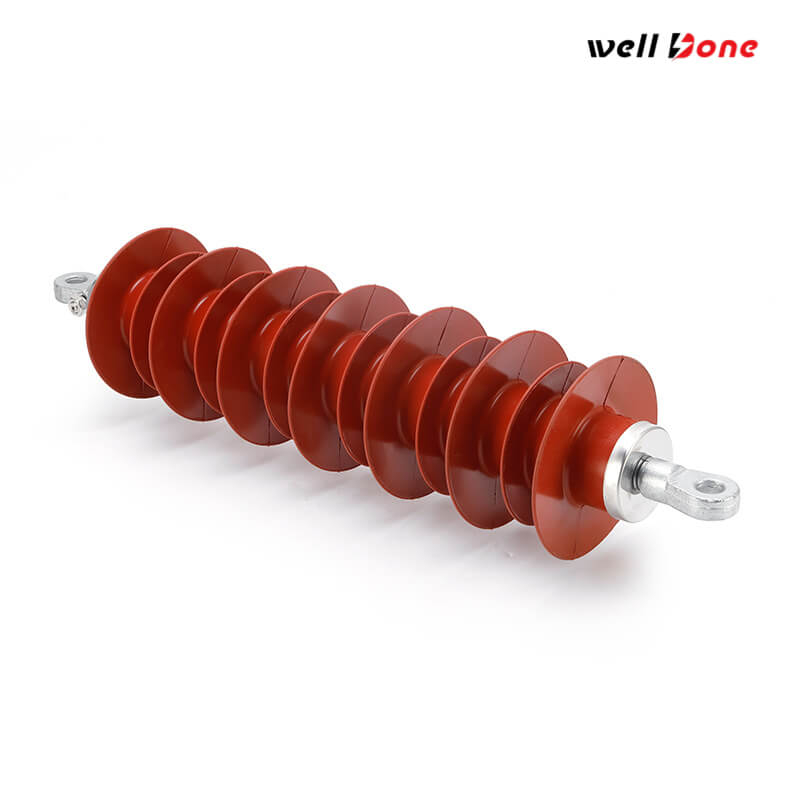

صواعق الطفرة

مانع الصواعق هو جهاز أكسيد معدني بدون فجوات يستخدم في أنظمة طاقة التيار المتردد التي تزيد عن 1 كيلو فولت لحماية المعدات من الجهد الزائد المؤقت والعابر عن طريق البقاء غير موصل في التشغيل العادي وتحويل التيار المفاجئ إلى الأرض أثناء أحداث البرق أو التبديل، مع الاختيار بناءً على جهد النظام، جهد التشغيل المستمر، الجهد المقدر، تيار التفريغ، مستوى الحماية، وواجب الطاقة.

الكمية:
التوفر:





استفسر أضف إلى السلة

ملحقات المنتج

طرف الخط / مشبك الخط لتوصيل موصل آمن.

غطاء حماية الطيور / غطاء الطيور XL للتركيبات الخارجية المكشوفة.

دعامة معدنية NEMA للتركيب القياسي على العمود أو الهيكل.

دعامة عازلة NEMA لنطاقات الجهد المحددة، بما في ذلك إصدارات Ur ≥ 15 كيلو فولت وUr > 15 كيلو فولت.

دعامة عازلة من مطاط السيليكون لتلبية احتياجات التركيب والزحف البديلة.

قوس المحولات وقوس الذراع المتقاطع لتركيب المحول العلوي أو الذراع المتقاطع.

حزام أرضي وخط معزول/رصاص أرضي لتوصيلات التأريض.

ميزات فصل الاتصال والخطأ المرئي في تصميمات التوزيع المحددة لعزل مانع التسرب الفاشل من النظام.

احصل على عرض أسعار

مواصفات المنتج

الامتثال القياسي

إيك 60099-4؛ العديد من خطوط الإنتاج مؤهلة أيضًا لـ IEEE C62.11.

نوع الصواعق

نوع المقاوم من أكسيد المعدن غير الخطي.

جهد التشغيل المستمر

جامعة كاليفورنيا تحت IEC، MCOV تحت IEEE.

الجهد المقنن

Ur، يستخدم كجهد مرجعي للصواعق في ممارسات IEC.

تيار التفريغ الاسمي

تتراوح قيم فئة IEC من 1.5 كيلو أمبير إلى 20 كيلو أمبير؛ 5 كيلو أمبير مهم لتوزيع الجهد المتوسط، في حين أن 10 كيلو أمبير و 20 كيلو أمبير شائعان لواجبات الجهد العالي.

الجهد المتبقي / التفريغ

الجهد الذي يظهر عبر الصواعق أثناء تدفق تيار التفريغ؛ فهو يحدد مستوى الحماية.

القدرة على الطاقة

يتم التعبير عنها من خلال فئة تفريغ الخط، وتصنيف نقل الشحنة المتكررة (Qrs)، وتصنيف نقل الشحنة الحرارية (Qth)، وتصنيف الطاقة الحرارية (Wth)، اعتمادًا على الفئة والمعيار.

موا��مغمور بالزيت، فهو يدمج تقنيات القلب واللف المتقدمة لتحقيق تنظيم فائق للجهد وكفاءة في استخدام الطاقة. تضمن اللفات النحاسية الممتازة الخالية من الأكسجين والفولالمدرفل على البارد عا�

تُستخدم التصميمات المجوفة المصنوعة من البوليمر أو البورسلين أو السيليكون في عائلات المنتجات الحالية.

نطاق الجهد التطبيق

تمتد محافظ الشركات المصنعة من واجب توزيع الجهد المتوسط إلى خدمة الجهد الكهربائي العالي؛ تغطي المجموعات المنشورة ما يقرب من 3 كيلو فولت حتى 1200 كيلو فولت، مع امتداد بعض النطاقات إلى 612 كيلو فولت أو أكثر اعتمادًا على عائلة المنتج.

ميزات السلامة / التحميل الزائد

تتضمن التصميمات المحددة سلوك تخفيف الضغط، وقدرة الدائرة القصيرة، وخيارات الفصل، ومؤشر الخطأ المرئي للوحدات التالفة.

تطبيقات المنتج

الاقتصاد هو أكثر بأسعار معقولة

حيث يتم تثبيت مانع الصواعق بالقرب من المحول الأساسي لتثبيت عواصف الصواعق قبل أن تصل إلى اللف.

محولات توزيع مثبتة على عمود على مغذيات علوية
في محطات التوزيع الفرعية والمنشآت الصناعية التي تحتاج إلى الحماية من البرق وتحويل الجهد الزائد.

لوحات المفاتيح الكهربائية ووحدات التغذية ذات الجهد المتوسط
حيث يجب التحكم في زيادة الطاقة وتنسيق العزل في محطة المعدات.

البطانات المحولات وبنوك المكثفات
حيث يتم استخدام مانعات الخطوط غير المفرغة أو المفجوة خارجيًا على الأبراج أو مباشرة على العوازل لتحسين موثوقية النظام.

الامتدادات الخطرة لخطوط النقل أو التوزيع العلوية

مزايا المنتج

حماية سريعة ومستهدفة من الجهد الزائد

يقوم مانع التسرب بتحويل تيار التيار بسرعة، مما يساعد على إبقاء المعدات المحمية تحت ضغط العزل الضار.

البناء والتركيب المرن

تسهل الإصدارات المجهزة بالبوليمر والبورسلين والجوفاء والمثبتة والمزودة بفاصل توصيل مختلف المنشآت الصناعية والصناعية.

إمكانية الخدمة الميدانية بشكل أفضل

تضيف التصميمات المختارة مؤشرًا مرئيًا للخطأ، وفواصل التأريض، ومبيتات مقاومة للطقس تدعم أعمال الصيانة والاستبدال.

رسم خطة مانع الصواعق من WellDone

التعليمات

ماذا يفعل انقطاع الصمامات المتسربة؟

إنه يحمي معدات التوزيع من ظروف التيار الزائد والخطأ.
كيف يتم تشغيله؟

يُفتح رابط المصهر أثناء حدوث خطأ، ويسقط الأنبوب ليُظهر أن الدائرة معزولة.
أين يتم استخدامه؟

يتم استخدامه بشكل رئيسي في خطوط التوزيع والمحولات المثبتة على الأعمدة العلوية.
