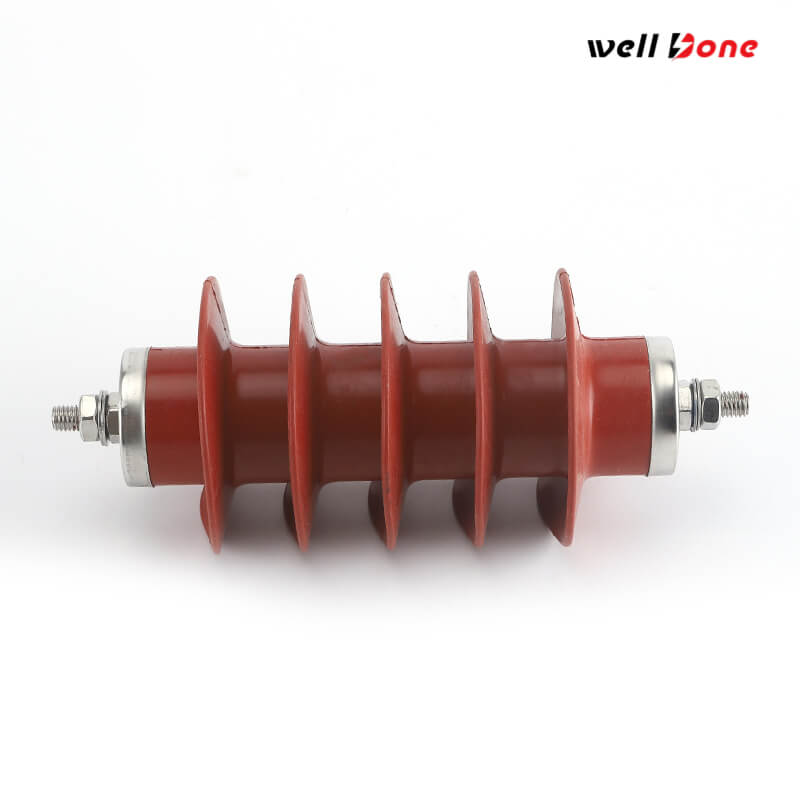

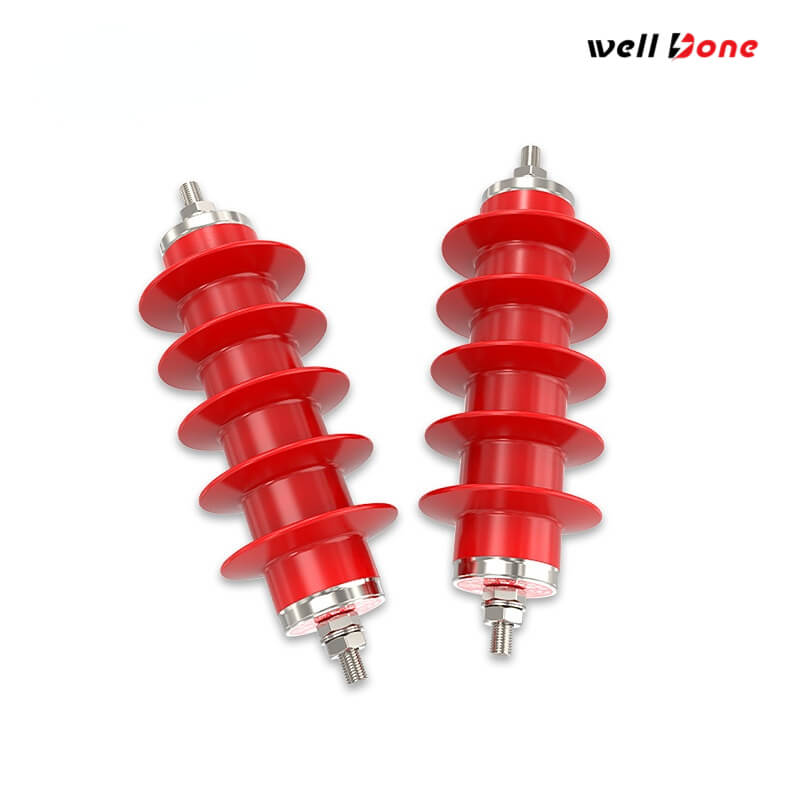

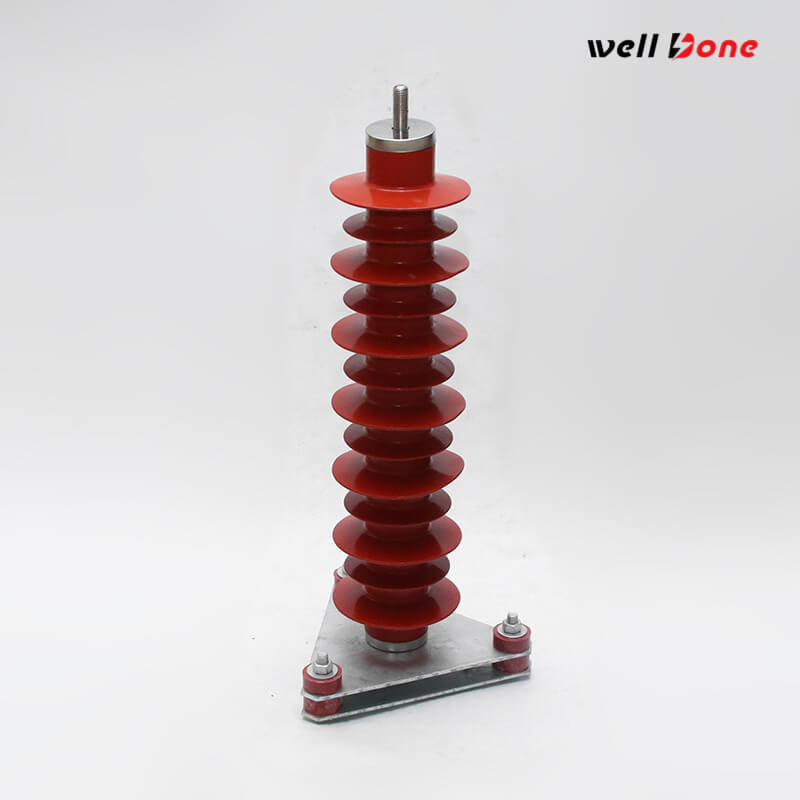

Überspannungsableiter

Überspannungsableiter ist ein lückenloses Metalloxidgerät, das in Wechselstromnetzen über 1 kV zum Schutz von Geräten vor vorübergehenden und transienten Überspannungen verwendet wird, indem es im Normalbetrieb nicht leitend bleibt und bei Blitz- oder Schaltereignissen Stoßströme zur Erde ableitet, wobei die Auswahl auf der Systemspannung, der Dauerbetriebsspannung, der Nennspannung, dem Entladestrom, dem Schutzpegel und der Energiebelastung basiert.

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

Produktzubehör

Leitungsklemme / Leitungsklemme für sicheren Leiteranschluss.

Vogelschutzkappe / Vogelschutzkappe XL für exponierte Außenaufstellung.

NEMA-Metallhalterung für Standardmast- oder Strukturmontage.

NEMA-Isolierhalterung für ausgewählte Spannungsbereiche, einschließlich Versionen für Ur ≤ 15 kV und Ur > 15 kV.

Isolierhalterung aus Silikonkautschuk für alternative Montage- und Kriechstreckenanforderungen.

Transformatorhalterung und Traversenhalterung für die Montage an der Oberseite des Transformators oder an der Traverse.

Erdungsband und isolierte Leitung/Erdungsleitung für Erdungsanschlüsse.

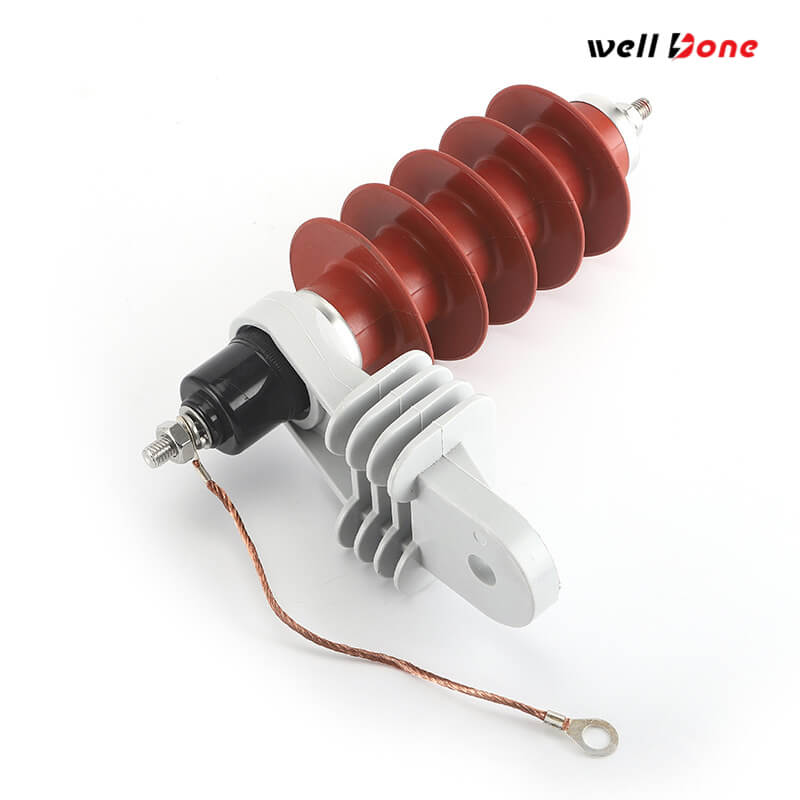

Trennschalter und sichtbare Fehlerfunktionen bei ausgewählten Verteilungsdesigns, um einen ausgefallenen Ableiter vom System zu isolieren.

Holen Sie sich ein Angebot

Produktspezifikationen

Standardkonformität

IEC 60099-4; Viele Produktlinien sind auch nach IEEE C62.11 qualifiziert.

Ableitertyp

Lückenloser, nichtlinearer Metalloxid-Widerstandstyp.

Dauerbetriebsspannung

Uc unter IEC, MCOV unter IEEE.

Nennspannung

Ur, wird in der IEC-Praxis als Ableiter-Referenzspannung verwendet.

Nennentladestrom

Die IEC-Klassenwerte liegen zwischen 1,5 kA und 20 kA; 5 kA sind für die Mittelspannungsverteilung wichtig, während 10 kA und 20 kA für Hochspannungsaufgaben üblich sind.

Rest-/Entladespannung

die Spannung, die während des Entladestromflusses am Ableiter auftritt; es definiert die Schutzstufe.

Energiefähigkeit

ausgedrückt durch die Leitungsentladungsklasse, die Bewertung der wiederholten Ladungsübertragung (Qrs), die Bewertung der thermischen Ladungsübertragung (Qth) und die Bewertung der thermischen Energie (Wth), abhängig von Klasse und Standard.

Gehäusematerial

In aktuellen Produktfamilien werden Polymer-, Porzellan- oder Silikon-Verbund-Hohlkerndesigns verwendet.

Anwendungsspannungsbereich

Das Portfolio der Hersteller reicht von der Mittelspannungsverteilung bis zum EHV-Service. Die veröffentlichten Familien decken etwa 3 kV bis 1.200 kV ab, wobei einige Bereiche je nach Produktfamilie bis 612 kV oder mehr reichen.

Sicherheits-/Überlastfunktionen

Ausgewählte Ausführungen umfassen Druckentlastungsverhalten, Kurzschlussfähigkeit, Trennschalteroptionen und eine sichtbare Fehleranzeige bei beschädigten Einheiten.

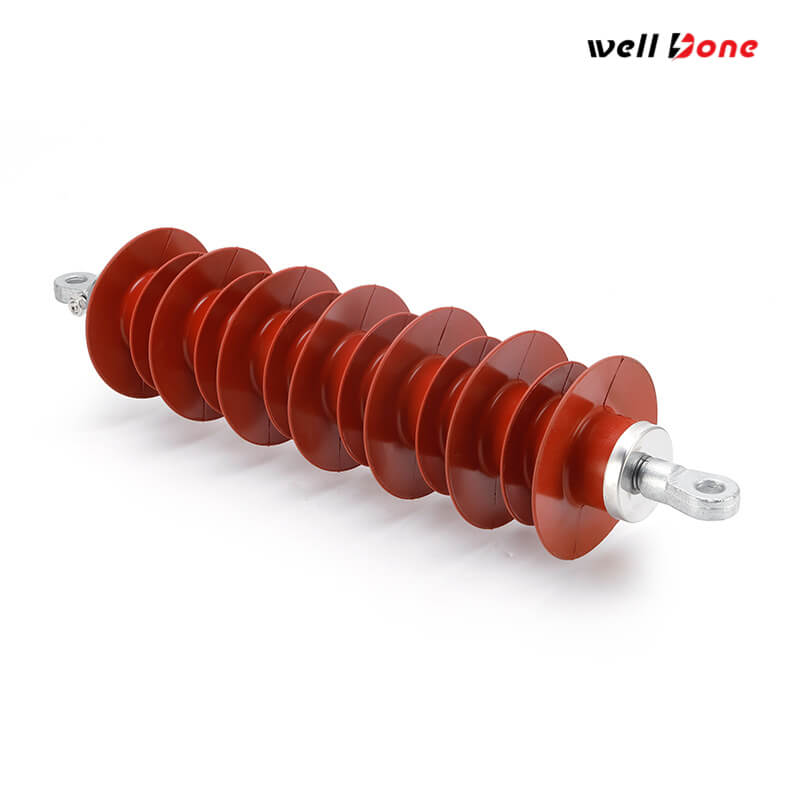

Produktanwendungen

Economy ist erschwinglicher

Dabei wird der Ableiter in der Nähe der Primärwicklung des Transformators installiert, um Blitzstöße abzufangen, bevor sie die Wicklung erreichen.

Mastmontierte Verteiltransformatoren an Freileitungen
in Umspannwerken und Industrieanlagen, die vor Blitzschlag und Schaltüberspannungen geschützt werden müssen.

Mittelspannungsschaltanlagen und Einspeisefelder
wo Überspannungsenergie und Isolationskoordination am Geräteterminal gesteuert werden müssen.

Transformatordurchführungen und Kondensatorbänke
bei denen Leitungsableiter ohne oder mit Außenspalt auf Masten oder direkt auf Isolatoren eingesetzt werden, um die Systemzuverlässigkeit zu verbessern.

Gefährliche Abschnitte von Freileitungs- oder Verteilungsleitungen

Produktvorteile

Schneller, gezielter Überspannungsschutz

Der Ableiter leitet Stoßströme schnell ab und trägt so dazu bei, dass die geschützten Geräte unter schädlicher Isolationsbelastung bleiben.

Flexible Konstruktion und Montage

Polymer-, Porzellan-, Hohlkern-, Halterungs- und Trennschalterversionen erleichtern die Anpassung an verschiedene Versorgungs- und Industrieinstallationen.

Bessere Wartungsfreundlichkeit vor Ort

Ausgewählte Designs verfügen über eine sichtbare Fehleranzeige, Erdungstrennschalter und wetterfeste Gehäuse, die Wartungs- und Austauscharbeiten erleichtern.

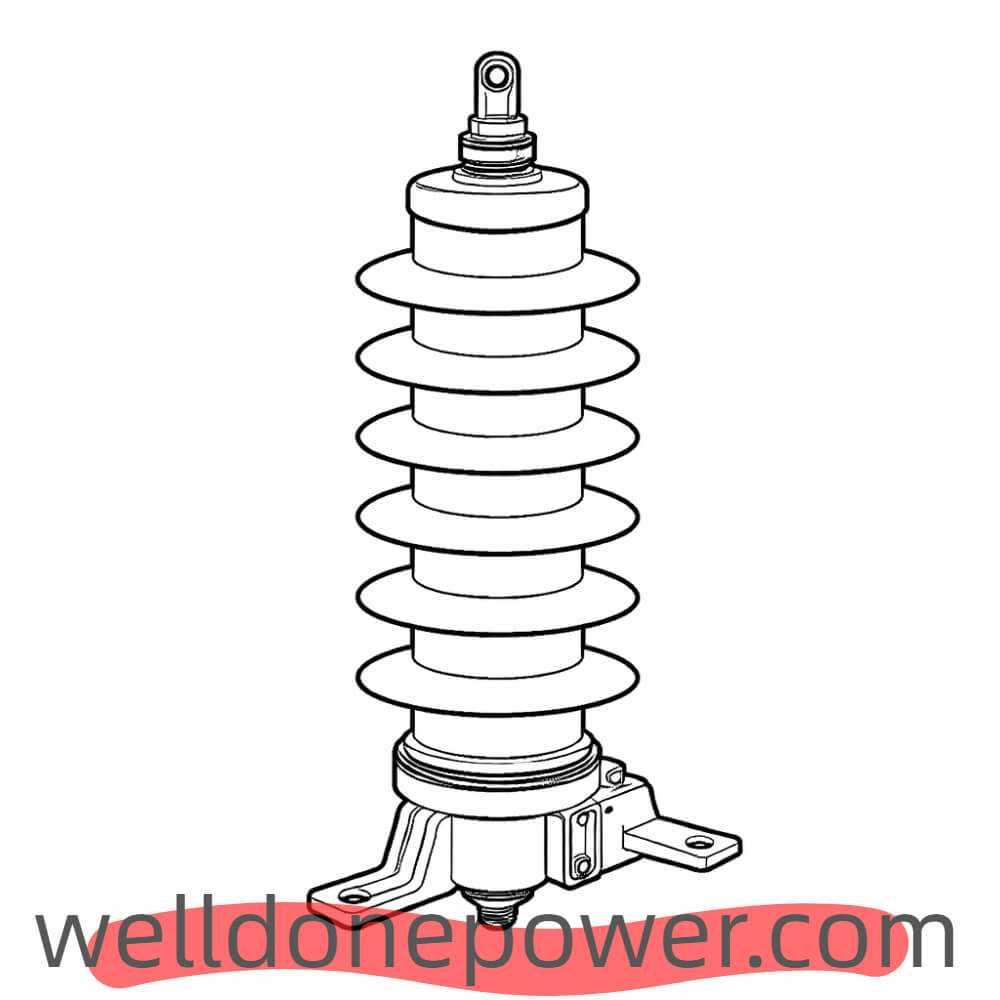

WellDone-Überspannungsableiter-Planzeichnung

FAQ

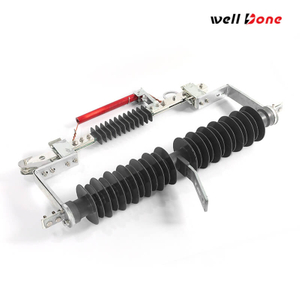

Was bewirkt ein Ausfallsicherungsausschnitt?

Es schützt Verteilungsgeräte vor Überstrom und Fehlerzuständen.
Wie wird es betrieben?

Bei einem Fehler öffnet sich der Sicherungseinsatz und die Röhre fällt ab, um anzuzeigen, dass der Stromkreis isoliert ist.
Wo wird es verwendet?

Es wird hauptsächlich bei an Freileitungsmasten montierten Verteilungsleitungen und Transformatoren eingesetzt.
