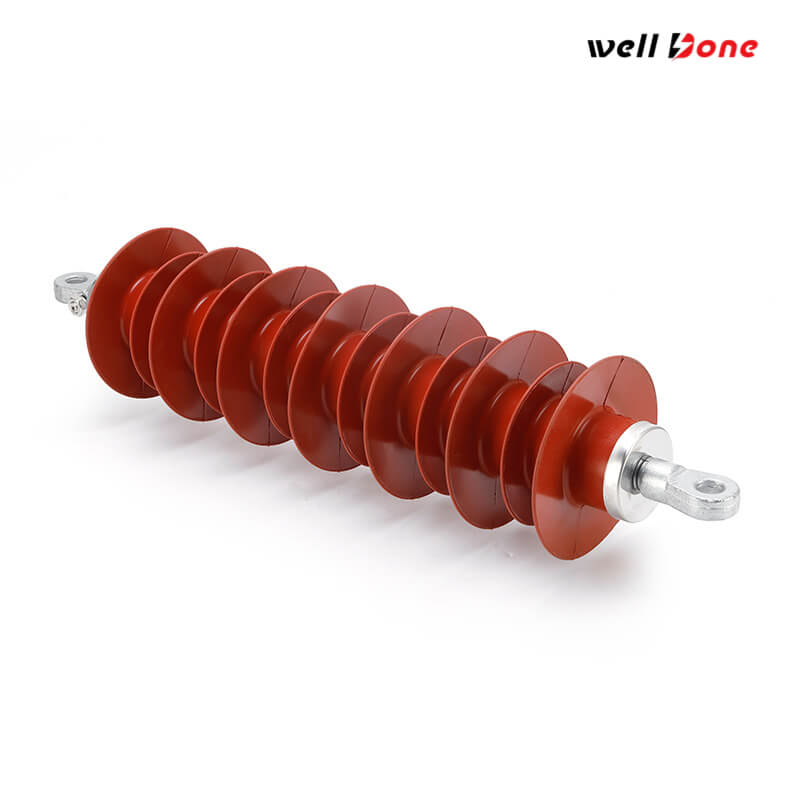

Descargador de sobretensiones

El descargador de sobretensiones es un dispositivo de óxido metálico sin espacios que se utiliza en sistemas de alimentación de CA de más de 1 kV para proteger el equipo contra sobretensiones temporales y transitorias al permanecer no conductor en funcionamiento normal y desviar la corriente de sobretensión a tierra durante rayos o eventos de conmutación, con selección basada en el voltaje del sistema, el voltaje de operación continua, el voltaje nominal, la corriente de descarga, el nivel de protección y el servicio energético.

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta

Accesorios del producto

Terminal de línea/pinza de línea para una conexión segura del conductor.

Gorro antipájaros / gorro antipájaros XL para instalaciones exteriores expuestas.

Soporte metálico NEMA para montaje estándar en poste o estructura.

Soporte aislante NEMA para rangos de tensión seleccionados, incluidas versiones para Ur ≤ 15 kV y Ur > 15 kV.

Soporte aislante de caucho de silicona para necesidades alternativas de montaje y fuga.

Soporte de transformador y soporte de brazo transversal para montaje superior o de brazo transversal del transformador.

Correa de tierra y cable de línea/tierra aislado para conexiones de tierra.

Funciones de seccionador y falla visible en diseños de distribución seleccionados para aislar un descargador fallido del sistema.

Obtenga una cotización

Especificaciones del producto

Cumplimiento estándar

CEI 60099-4; Muchas líneas de productos también están calificadas para IEEE C62.11.

Tipo de pararrayos

Tipo de resistencia de óxido metálico no lineal y sin espacios.

Tensión de funcionamiento continuo

Uc según IEC, MCOV según IEEE.

Tensión nominal

Ur, utilizado como voltaje de referencia del pararrayos en la práctica IEC.

Corriente de descarga nominal

Los valores de clase IEC varían de 1,5 kA a 20 kA; 5 kA es importante para la distribución de media tensión, mientras que 10 kA y 20 kA son comunes para tareas de mayor tensión.

Tensión residual/descarga

el voltaje que aparece a través del pararrayos durante el flujo de corriente de descarga; define el nivel de protección.

Capacidad energética

expresado a través de la clase de descarga de línea, clasificación de transferencia de carga repetitiva (Qrs), clasificación de transferencia de carga térmica (Qth) y clasificación de energía térmica (Wth), según la clase y el estándar.

Material de la carcasa

En las familias de productos actuales se utilizan diseños de núcleo hueco de polímero, porcelana o compuesto de silicona.

Rango de voltaje de aplicación

Las carteras de fabricantes abarcan desde servicios de distribución de media tensión hasta servicios EHV; Las familias publicadas cubren aproximadamente desde 3 kV hasta 1200 kV, y algunos rangos se extienden hasta 612 kV o más, según la familia de productos.

Funciones de seguridad/sobrecarga

Los diseños seleccionados incluyen comportamiento de alivio de presión, capacidad de cortocircuito, opciones de seccionador e indicación de falla visible para unidades dañadas.

Aplicaciones de productos

La economía es más asequible

donde el pararrayos se instala cerca del primario del transformador para bloquear las sobretensiones antes de que lleguen al devanado.

Transformadores de distribución montados en postes en alimentadores aéreos.
en subestaciones de distribución y plantas industriales que necesitan protección contra rayos y sobretensiones de conmutación.

Cuadros de distribución y alimentadores de media tensión
donde la sobretensión y la coordinación del aislamiento deben controlarse en el terminal del equipo.

Bushings de transformadores y bancos de capacitores.
donde se utilizan descargadores de línea sin espacios o con espacios externos en torres o directamente en aisladores para mejorar la confiabilidad del sistema.

Tramos peligrosos de líneas aéreas de transmisión o distribución.

Ventajas del producto

Protección contra sobretensiones rápida y específica

El pararrayos desvía la sobrecorriente rápidamente, lo que ayuda a mantener el equipo protegido bajo estrés de aislamiento dañino.

Construcción y montaje flexibles

Las versiones equipadas con polímero, porcelana, núcleo hueco, soporte y seccionador facilitan la combinación de diferentes instalaciones industriales y de servicios públicos.

Mejor capacidad de servicio en campo

Los diseños seleccionados añaden indicación de falla visible, seccionadores de conexión a tierra y carcasas resistentes a la intemperie que respaldan los trabajos de mantenimiento y reemplazo.

Dibujo del plan del pararrayos contra sobretensiones WellDone

Preguntas frecuentes

¿Qué hace un cortacircuitos con fusible de deserción?

Protege el equipo de distribución de condiciones de falla y sobrecorriente.
¿Cómo se opera?

El fusible se abre durante una falla y el tubo cae para mostrar que el circuito está aislado.
¿Dónde se usa?

Se utiliza principalmente en transformadores y líneas de distribución aéreas montadas en postes.
