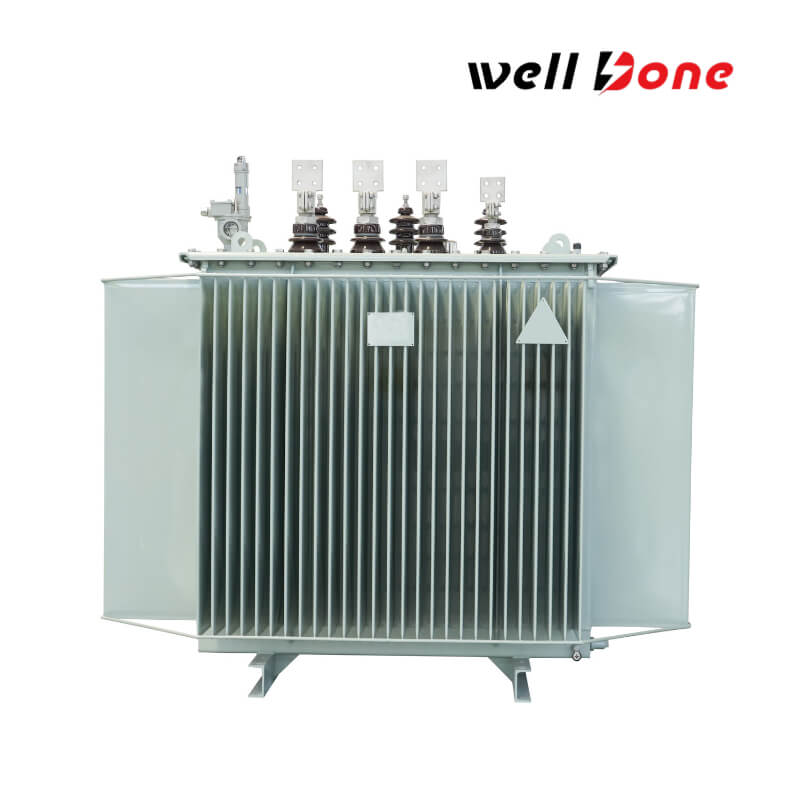

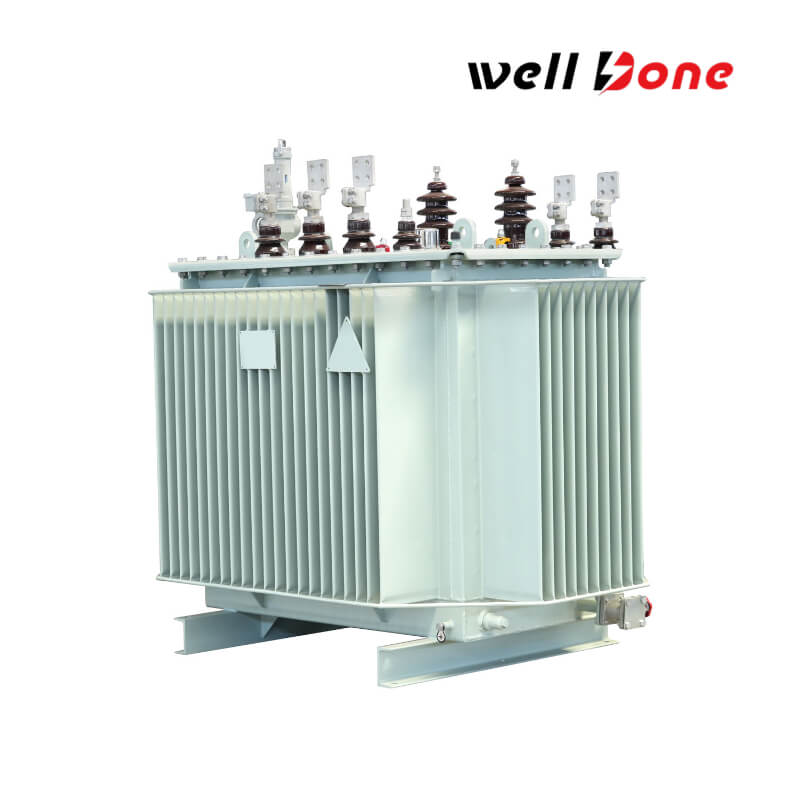

11KV 2000KVA Transformador de distribuição de baixa perda trifásica

11KV 2000KVA Transformador de distribuição de baixa perda trifásica

O transformador de distribuição de baixa perda de 11kV de 2000kva é projetado com materiais premium e técnicas de fabricação de ponta para obter excelente eficiência energética. Aproveitando as tecnologias inovadoras de bobina, quadro e isolamento, este transformador oferece perdas excepcionalmente baixas de não carga e carga, mantendo um circuito magnético equilibrado para o desempenho ideal. Ele se afasta de projetos convencionais, apresentando uma estrutura de núcleo de ferida exclusiva, composta por garfos de coluna trifásicos dispostos em um layout triangular tridimensional, todos alojados dentro de um único quadro. O aço de silício a frio de alta qualidade, o corte de precisão usando a tecnologia CNC, é continuamente enrolado para formar configurações de arco quase circular ou dobrado, e um processo de recozimento de nitrogênio a vácuo aumenta ainda mais a permeabilidade magnética e reduz as tensões residuais. Com um sistema de refrigeração imerso em petróleo, garantindo regulação precisa de tensão e perdas operacionais mínimas, esse transformador define uma nova referência para a distribuição de energia confiável e eficiente em termos de energia nas redes trifásicas urbanas e industriais.

Quantidade:
Disponibilidade:





Pergunte Adicione à cesta

Acessórios de produtos

O núcleo
fabricado usando folhas de aço de silício laminadas a frio de alta permeabilidade (por exemplo, Baosteel Q-Series), com empilhamento totalmente miterado ou construção de núcleo de ferida para minimizar a perda de histerese, reduzir a corrente de não carregar e reduzir os níveis de ruído.
Um processo de recozimento de nitrogênio a vácuo é aplicado para eliminar o estresse residual e aumentar o desempenho eletromagnético.

Os
enrolamentos de enrolamentos de alta tensão e baixa tensão são feitos de condutores de cobre sem oxigênio. O enrolamento de baixa tensão apresenta uma estrutura cilíndrica ou helicoidal de camada dupla, enquanto o enrolamento de alta tensão adota um projeto cilíndrico de várias camadas, melhorando a resistência e a condutividade de curto-circuito.
Os enrolamentos são enrolados diretamente no núcleo, garantindo uma estrutura compacta com alta resistência mecânica.

Tanque de óleo
Estrutura de tanque corrugada totalmente selada, soldada de placas de aço de alta qualidade. As barbatanas de resfriamento ondulado servem a um duplo objetivo - aprimorando a dissipação de calor enquanto compensa as mudanças no volume de petróleo, eliminando a necessidade de um conservador de petróleo externo e reduzindo a altura geral do transformador.
Alguns modelos apresentam um tanque do tipo sino para aumentar a força mecânica.

O sistema de resfriamento
utiliza o resfriamento de óleo natural (ONAN), onde as barbatanas corrugadas se expandem e se contraem com flutuações de temperatura, otimizando a eficiência da dissipação de calor.

Obtenha uma cotação

Especificações do produto

Níveis de tensão

Primária (alta tensão): 11kV (personalizável a 10kV ou 10,5kV)

Secundário (baixa tensão): 0,4kV (400V)

Capacidade nominal

2000KVA （2MVA）

Configuração de fase

3-fase

Freqüência

50/60Hz

Perda de sem carga

≤1550W (típico), utilizando folhas de aço de silício premium e um design de núcleo otimizado, reduzindo as perdas em 20% a 30% em comparação com os modelos tradicionais de S11.

Perda de carga

≤ 18.300W (a 75 ° C), com uma estrutura de enrolamento de cobre completo para condutividade superior e eficiência energética.

Grupo vetorial

Dyn11 (Delta Primary/Star secundário com neutro) ou Yyn0, aumentando a supressão harmônica e apoiando cargas desequilibradas.

Tipo de resfriamento

Onan (ar natural de petróleo natural), utilizando um sistema de circulação de óleo com autoconfiança com barbatanas de radiador ondulado, sem manutenção e adequado para instalação ao ar livre.

Nível de som

≤55dB (medido a 1 m de distância), 7-10dB menor que os modelos convencionais, ideal para áreas residenciais e sensíveis ao ruído.

Eficiência

≥99,2% em carga total, compatível com os padrões da IEC 60076, proporcionando excelentes economias de energia.

Aplicações de produtos

A economia é mais acessível

Garante a tensão estável e a eficiência energética nas fábricas, minimizando as perdas operacionais e apoiando máquinas de alta carga.

Distribuição de energia industrial
Fornece fonte de energia confiável e de baixo ruído para edifícios de escritórios, shopping centers e data centers, reduzindo os custos de energia.

Complexos comerciais e centros de negócios
Suporta sistemas de energia solar e eólica, otimizando a transmissão de energia, garantindo a eficiência em redes de energia distribuídas.

Integração de energia renovável
Aumenta a confiabilidade elétrica no cultivo de áreas urbanas, fornecendo uma fonte de alimentação estável com um impacto ambiental mínimo.

Expansão de grade urbana e residencial

Vantagens do produto

Alta eficiência e economia de energia

Com ≥99,2% de eficiência e perdas reduzidas de NO, o transformador reduz significativamente o consumo de energia e os custos operacionais.

Design durável e de baixa manutenção

O sistema imerso de óleo totalmente selado impede a oxidação, enquanto o sistema de resfriamento Onan garante desempenho a longo prazo com manutenção mínima.

Segurança e confiabilidade aprimoradas

Apresenta níveis de isolamento superiores, emissões de baixo ruído e enrolamentos resistentes ao curto-circuito, tornando-o ideal para aplicações sensíveis e de alta demanda.

Desenho do Plano de Transformador de Power Welldone

Perguntas frequentes

Qual variedade de produtos para transformadores você oferece e quais padrões eles atendem?

Fabricamos uma variedade diversificada de transformadores, incluindo transformadores de distribuição imersa de óleo, transformadores de tipo seco, transformadores de potência, transformadores de montagem trifásica, transformadores de montagem única, transformadores de subestação e transformadores montados no poste. Nossa equipe técnica, com quase 20 anos de experiência no setor, garante que nossos projetos cumpram padrões internacionais como ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC e muito mais. Além disso, muitos de nossos produtos obtiveram certificações UL, CUL e CSA, afirmando sua segurança e desempenho nos mercados globais.
Como você garante a qualidade e a confiabilidade de seus transformadores?

Nossos transformadores são produzidos sob um rigoroso sistema de gerenciamento de qualidade, cobrindo todos os estágios, desde a seleção de materiais até os testes finais. Cada produto vem com uma garantia mínima de 24 meses, garantindo segurança e confiabilidade a longo prazo. Esse compromisso com a qualidade conquistou a confiança dos clientes globais e dos principais players do setor.
Quais são os seus prazos de produção, opções de personalização e alcance global do mercado?

Para modelos padrão, nosso tempo de entrega de produção é tipicamente de 10 a 25 dias e oferecemos serviços flexíveis de OEM/ODM para projetos personalizados. Também adaptamos as soluções de embalagem para atender aos requisitos específicos do cliente. Nossos transformadores são exportados em todo o mundo - incluindo a América do Norte, Europa, América do Sul, Austrália, Ásia e África - com parcerias bem -sucedidas envolvendo empresas de renome. Para mais detalhes ou suporte personalizado, entre em contato conosco por e -mail ou whatsapp.
