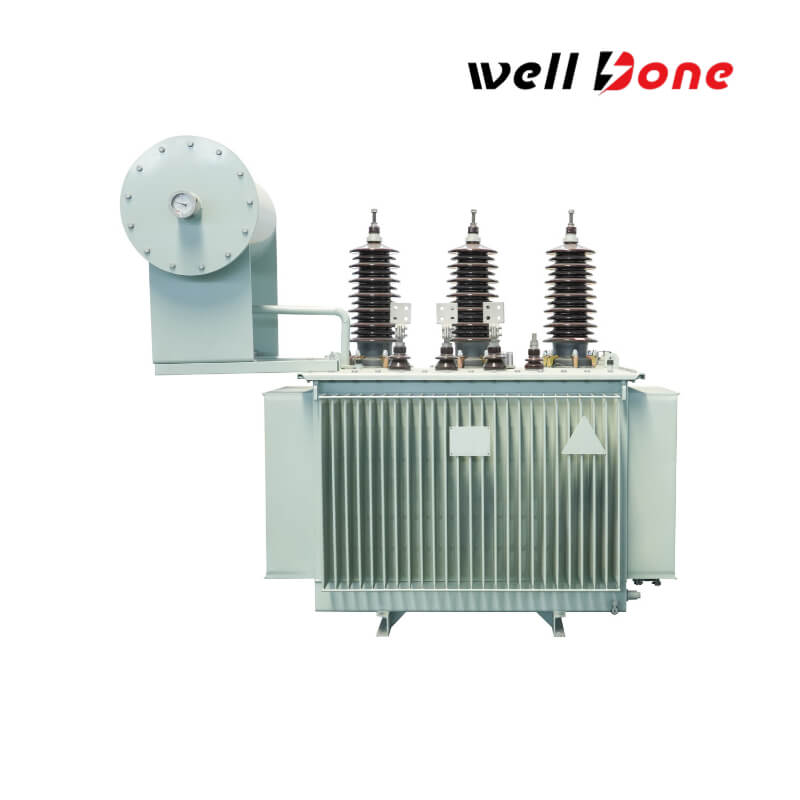

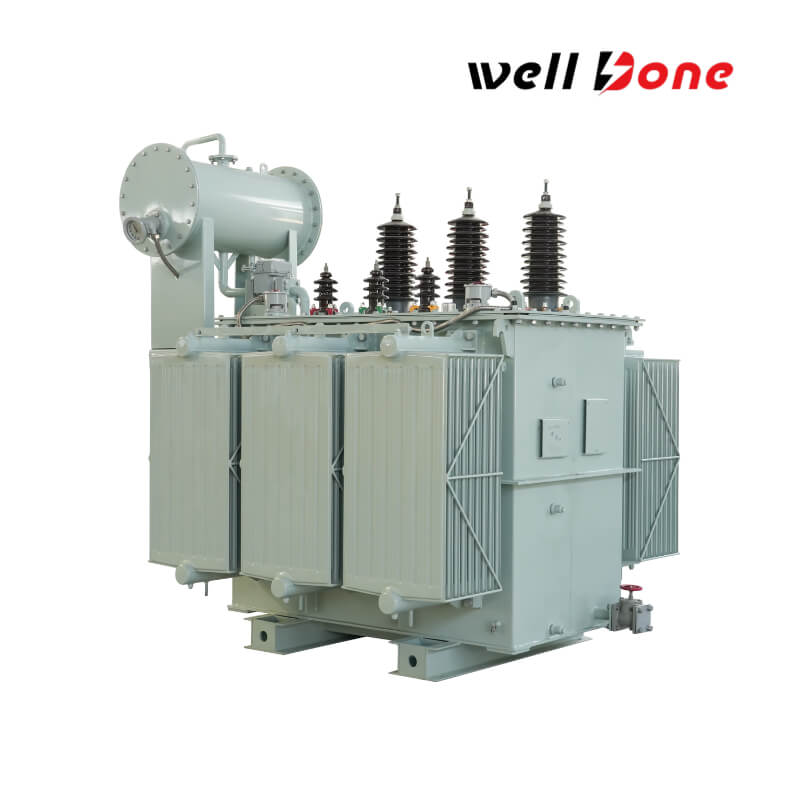

35KV 3150KVA Transformador de distribuição de baixa fase de baixa perda

35KV 3150KVA Transformador de distribuição de baixa fase de baixa perda

Apresentando nosso transformador de distribuição de baixa perda de 35kv 3150kva-uma solução de ponta projetada com tecnologia avançada imersa de óleo para obter perdas excepcionalmente baixas de não carga e carga. Projetado em aderência estrita a padrões como ANSI C57.12.00, IEC 60076, GB 1097 e GB/T6451, este transformador apresenta um núcleo de CRGO premium e enrolamentos de cobre sem oxigênio para controle preciso de tensão e maior durabilidade. ABLICADORES PARA APLICAÇÕES INDUSTRIAIS E SUBSTAÇÕES URBANAS de alta tensão, nosso transformador oferece uma solução de distribuição de energia elegante, confiável e segura que atende às exigentes necessidades energéticas da infraestrutura moderna.

Quantidade:
Disponibilidade:





Pergunte Adicione à cesta

Acessórios de produtos

Material do núcleo (sistema de circuito magnético)
: Feito de folhas de aço de silício laminadas a frio de alta permeabilidade (por exemplo, 30zH120 ou superior), acumuladas com precisão com juntas escalonadas para reduzir a resistência magnética e as perdas de corrente de Foucault.
Recursos: Pástios baixos de não carga (o modelo S13 reduz as perdas em aproximadamente 30% em comparação com os modelos mais antigos) e um design laminado sem ruído.

Enrolamento (sistema de circuito elétrico)
enrolamento de alta tensão: o lado de 35kV geralmente adota uma estrutura cilíndrica ou contínua de várias camadas, usando condutores de cobre (ou alumínio) embrulhados com papel isolante para aprimorar a capacidade de resistência ao circuito curto.
Enrolamento de baixa tensão: o lado de 0,4kV geralmente emprega uma estrutura de enrolamento para minimizar as perdas de corrente de Foucault e melhorar a eficiência.
Isolamento: papel de nomex ou material de isolamento DMD combinado com um processo de impregnação de pressão de vácuo (VPI) para melhorar a classificação térmica (classe H ou classe F).

Sistema de isolamento e resfriamento
Óleo isolante: usa óleo mineral naftênico ou óleo de éster sintético amigável, proporcionando alta resistência dielétrica e resistência a oxidação.
Estrutura de resfriamento: equipado com radiadores do tipo fin ou um tanque de óleo ondulado, utilizando o resfriamento de convecção natural (ONAN), eliminando a necessidade de ventiladores adicionais e reduzindo os requisitos de manutenção. Tanque

de tanques e sistema de vedação
: Tanque de aço ondulado totalmente selado que acomoda a expansão térmica e a contração do óleo, garantindo um projeto sem manutenção.
Classificação de proteção: IP55 ou superior, oferecendo recursos à prova de poeira e à prova d'água, adequados para ambientes externos severos.

Dispositivos de proteção
Relé gás (relé Buchholz): monitora falhas internas detectando acúmulo de gás, desencadeando alarmes ou mecanismos de disparo.
Válvula de alívio de pressão: libera automaticamente a pressão excessiva para impedir a ruptura do tanque de óleo.
Relé repentino de pressão: responde rapidamente a falhas internas do arco, desconectando a fonte de alimentação.

Toque em
trocador de trocador de toque off-load (OLTC ou NLTC): fornece ± 5% ou ± 2 × 2,5% de ajuste de tensão, normalmente localizado no lado de alta tensão, operado manualmente para acomodar as flutuações da grade.

Buchas e terminais
Buchas de alta tensão: porcelana ou buchas isoladas compostas (por exemplo, borracha de silicone) classificadas por 35kV, com os padrões da IEC de atendimento à distância de fluência.
Buchas de baixa tensão: buchas fundidas com resina com um design de flashover anti-poluição.

Obtenha uma cotação

Especificações do produto

Capacidade nominal

3150KVA （3,15MVA）

Tensão nominal

Lado de alta tensão 35kV ± 5%

Lado de baixa tensão 0,4kV

Perda de não carga (P₀)

≤2.1kw

Perda de carga (pₖ)

≤23kW (a 120 ℃)

Impedância de curto-circuito (%no Reino Unido)

6% ou 4,5% (opcional)

Eficiência

≥99% (em carga total)

Nível de isolamento

Lateral de alta tensão LI200KV / AC85KV

Lateral de baixa tensão LI75KV / AC35KV

Método de resfriamento

Onan (ar natural de óleo natural)

Grupo vetorial

Dyn11

Nível de ruído

≤55dB (a) (sem carga, medido a 1 m de distância)

Aplicações de produtos

A economia é mais acessível

Ideal para grandes centros de negócios e shopping centers que exigem distribuição estável e eficiente de energia.

Complexos comerciais e de varejo
Fornece poder confiável e ininterrupto para hospitais e centros de emergência onde a confiabilidade é crítica.

Instalações de Saúde e Emergência
Suporta infraestruturas digitais de alta demanda com suprimento contínuo e eficiente de energia.

Telecomunicações e data centers
Integra -se perfeitamente aos desenvolvimentos urbanos modernos, melhorando o desempenho da rede inteligente e o gerenciamento sustentável de energia.

Infraestrutura da cidade inteligente

Vantagens do produto

Arquitetura de economia de energia

Projetado para reduzir significativamente as perdas de transmissão, reduzindo assim os custos operacionais e melhorando a eficiência geral.

Durabilidade prolongada

Construído com materiais de alta qualidade e tecnologia avançada para garantir um desempenho confiável e uma vida útil prolongada em ambientes desafiadores.

Integração sem esforço

Projetado para compatibilidade perfeita com os sistemas de grade existentes, simplificando a instalação e a manutenção, garantindo o desempenho operacional ideal.

Desenho do Plano de Transformador de Power Welldone

Perguntas frequentes

Qual variedade de produtos para transformadores você oferece e quais padrões eles atendem?

Fabricamos uma variedade diversificada de transformadores, incluindo transformadores de distribuição imersa de óleo, transformadores de tipo seco, transformadores de potência, transformadores de montagem trifásica, transformadores de montagem única, transformadores de subestação e transformadores montados no poste. Nossa equipe técnica, com quase 20 anos de experiência no setor, garante que nossos projetos cumpram padrões internacionais como ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC e muito mais. Além disso, muitos de nossos produtos obtiveram certificações UL, CUL e CSA, afirmando sua segurança e desempenho nos mercados globais.
Como você garante a qualidade e a confiabilidade de seus transformadores?

Nossos transformadores são produzidos sob um rigoroso sistema de gerenciamento de qualidade, cobrindo todos os estágios, desde a seleção de materiais até os testes finais. Cada produto vem com uma garantia mínima de 24 meses, garantindo segurança e confiabilidade a longo prazo. Esse compromisso com a qualidade conquistou a confiança dos clientes globais e dos principais players do setor.
Quais são os seus prazos de produção, opções de personalização e alcance global do mercado?

Para modelos padrão, nosso tempo de entrega de produção é tipicamente de 10 a 25 dias e oferecemos serviços flexíveis de OEM/ODM para projetos personalizados. Também adaptamos as soluções de embalagem para atender aos requisitos específicos do cliente. Nossos transformadores são exportados em todo o mundo - incluindo a América do Norte, Europa, América do Sul, Austrália, Ásia e África - com parcerias bem -sucedidas envolvendo empresas de renome. Para mais detalhes ou suporte personalizado, entre em contato conosco por e -mail ou whatsapp.
