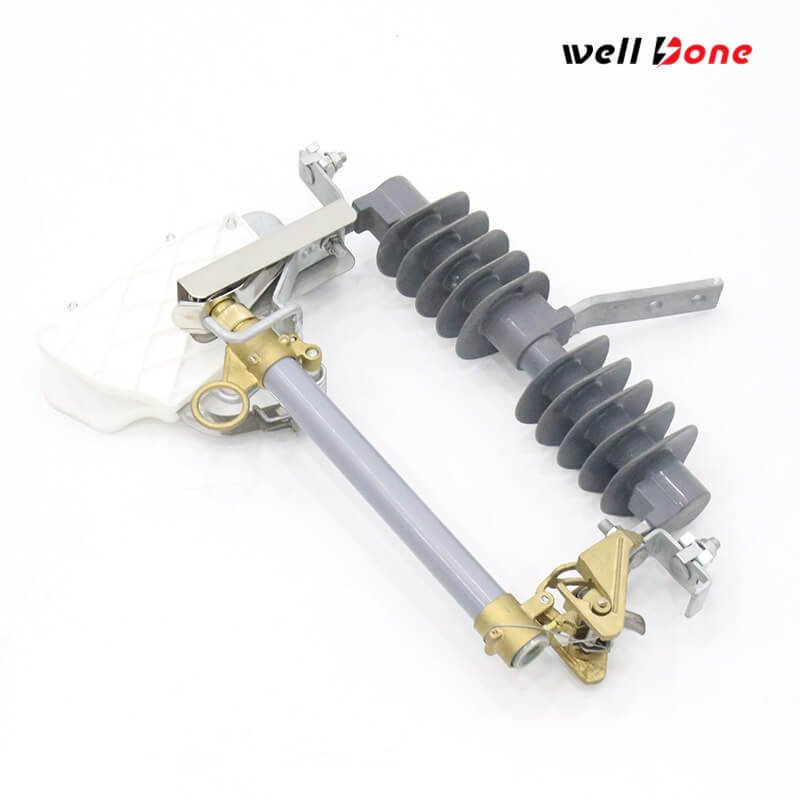

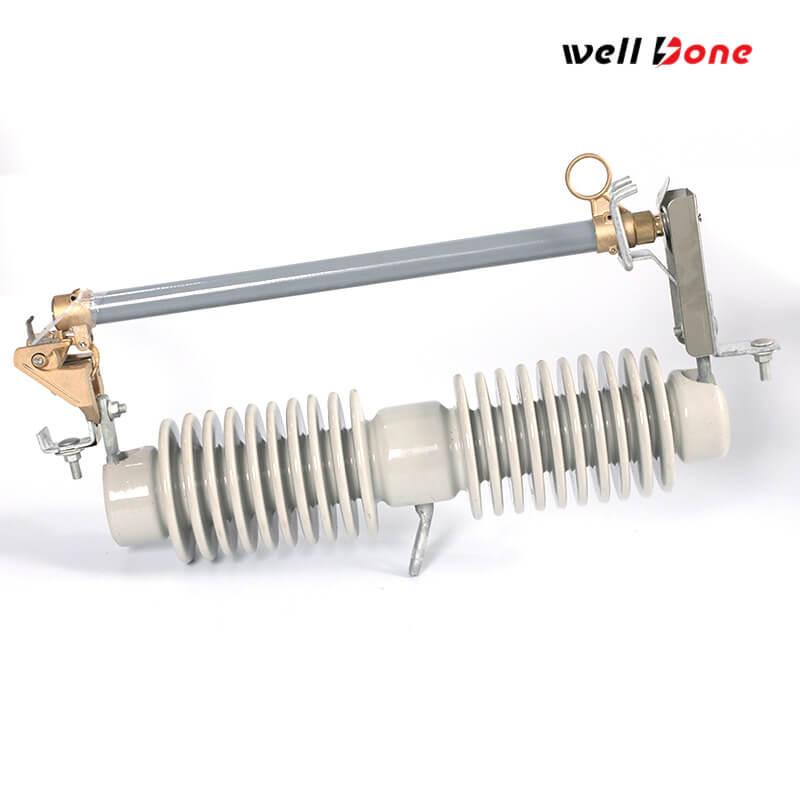

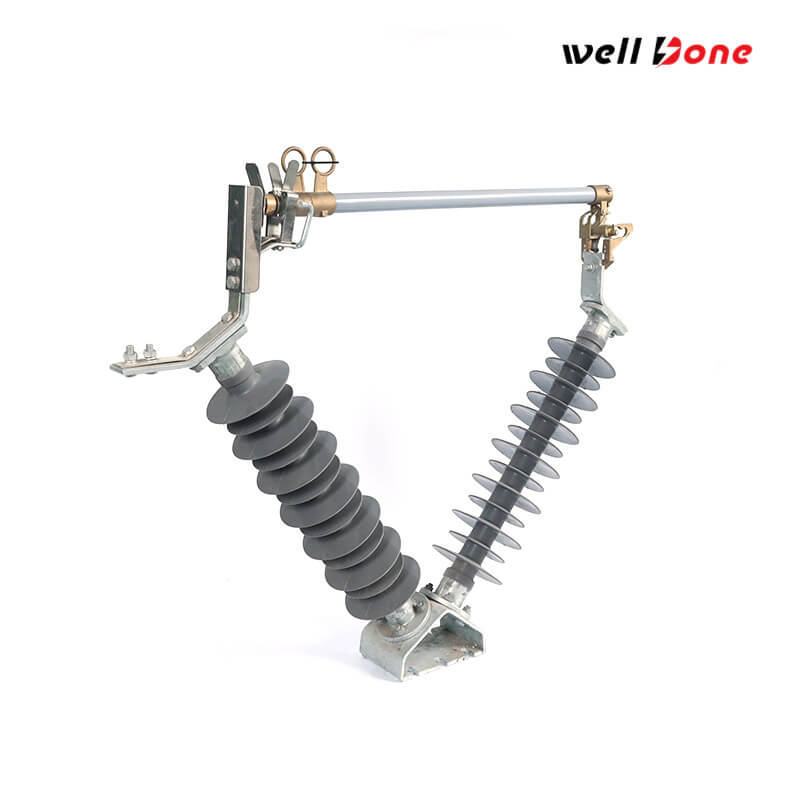

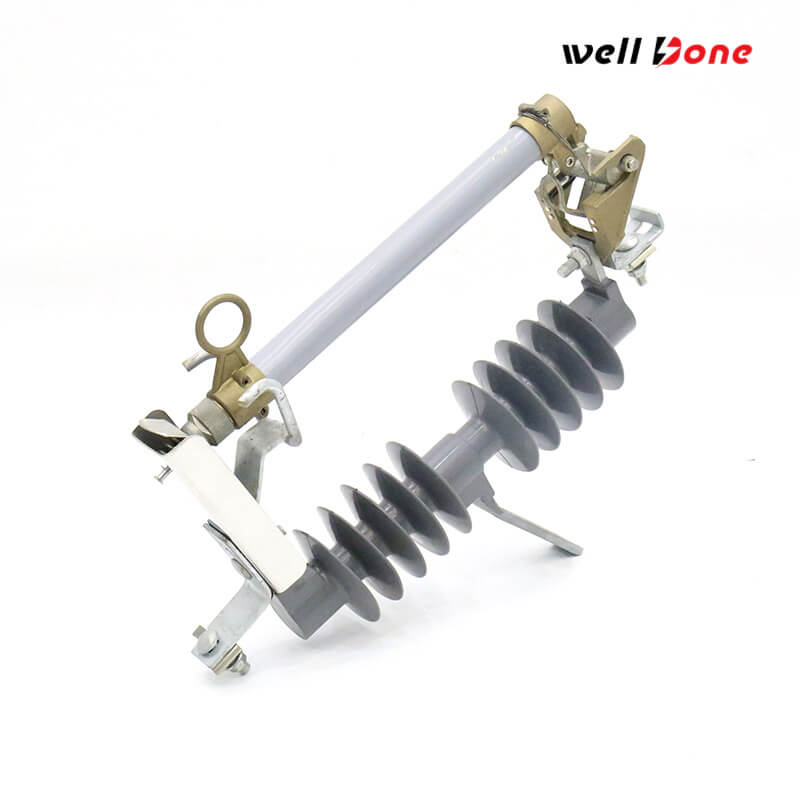

Recorte de fusível removível

O disjuntor fusível é um dispositivo de proteção do tipo expulsão externo usado em redes de distribuição aéreas para proteger transformadores, bancos de capacitores, cabos e linhas de alimentação contra sobrecargas e correntes de falta. Coberto pela IEC 60282-2 para sistemas CA acima de 1.000 V, ele serve como um ponto compacto de isolamento e proteção montado em poste: o elo fusível transporta corrente normal e opera durante falhas, fazendo com que o suporte se abra para facilitar o isolamento e a manutenção. Geralmente está disponível em classes de tensão de 4,16 kV a 34,5 kV, com isolamento de porcelana ou polímero, opções flexíveis de montagem e conector e compatibilidade com ferramentas de corte de carga em determinados projetos.

Quantidade:
Disponibilidade:





Pergunte Adicionar ao carrinho

Acessórios do produto

Suportes de montagem como NEMA Tipo B, estilos estendidos ou em forma de D são comumente oferecidos para atender a diferentes necessidades de instalação no topo do poste.

Opções de conectores, como conectores de ranhura paralela e conectores de olhal, estão disponíveis em famílias de recortes selecionadas para simplificar a conexão de linha e o intercâmbio de campo.

Os elos fusíveis e os tubos fusíveis são acessórios essenciais, com alguns designs publicados usando elos fusíveis de cabeça de botão removíveis e construções de porta-fusíveis intercambiáveis.

A compatibilidade da ferramenta de corte sob carga está disponível em recortes selecionados, incluindo unidades equipadas com ganchos para a ferramenta de corte sob carga portátil.

Unidades combinadas de disjuntor-para-raios também são oferecidas pelos principais fabricantes para locais que necessitam de proteção contra sobrecorrente e sobretensão em um conjunto compacto.

Obtenha uma cotação

Especificações do produto

Tipo de produto

Recorte de fusível de expulsão externa.

Estilo de instalação

Montagem de distribuição aérea unipolar, no topo do poste.

Faixa de classe de tensão

Cobertura familiar de 4,16 kV a 34,5 kV em linhas de corte de serviços públicos publicadas.

Classes de tensão nominal comuns

Configurações de classe de 14,4/15 kV, 25/27 kV e 34,5 kV.

Classificação de corrente contínua

Versões fundidas de 100 A e 200 A são comumente publicadas; As opções de lâmina de desconexão 300 A aparecem em algumas famílias de recortes intercambiáveis.

Interrompendo classificação

até 16.000 A assimétrico nas classificações Tipo XS publicadas, com opções de 10.000 A e 12.000 A dependentes do modelo também mostradas.

Nível básico de isolamento (BIL)

110 kV, 125 kV, 150 kV e 170 kV dependendo da classe de tensão.

Material isolante

Os designs de porcelana e polímero estão disponíveis nas principais famílias de recortes.

Porta-fusível/compatibilidade operacional

Elos fusíveis de cabeça de botão removíveis são usados em alguns projetos, e recortes selecionados são compatíveis com comutação de carga.

Padrões/base de design

IEC 60282-2 para fusíveis de expulsão, com base de testes IEEE C37.41 citada pelos principais fabricantes; Os sistemas de qualidade ISO 9001 também são mencionados na literatura do fabricante.

Aplicações de produtos

Economia é mais acessível

em alimentadores aéreos, onde o isolamento rápido de faltas é necessário diretamente no primário do transformador.

Transformadores de distribuição montados em poste
em sistemas solidamente aterrados, especialmente onde são necessárias limpeza e seccionamento confiáveis.

Bancos de capacitores em estrela aterrada
em sistemas solidamente aterrados de 26,4 kV a 34,5 kV.

Linhas aéreas monofásicas para neutro e tomadas de transformadores
que necessitam de proteção compacta contra sobrecorrente no topo do poste, próxima à seção protegida.

Cabos de distribuição aéreos e laterais de alimentação

Vantagens do produto

Isolamento claro de falhas

a ação de dropout oferece às equipes uma maneira prática de identificar e isolar uma seção com falha após a operação.

Manuseio amigável em campo

a literatura do fabricante destaca a fácil instalação do elo fusível, a fácil inserção/remoção do tubo fusível e o comportamento de fechamento confiável, mesmo em condições climáticas adversas.

Pacote de proteção mais forte

ventilação única para baixo e para longe e ampla cobertura de tensão/corrente tornam o disjuntor uma solução flexível de proteção de serviços públicos.

Desenho do plano de corte do fusível de saída WellDone

Perguntas frequentes

O que um recorte de fusível removível faz?

Ele protege os equipamentos de distribuição contra condições de sobrecorrente e falha.
Como é operado?

O fusível abre durante uma falha e o tubo cai para mostrar que o circuito está isolado.
Onde é usado?

É usado principalmente em linhas de distribuição e transformadores montados em postes aéreos.
