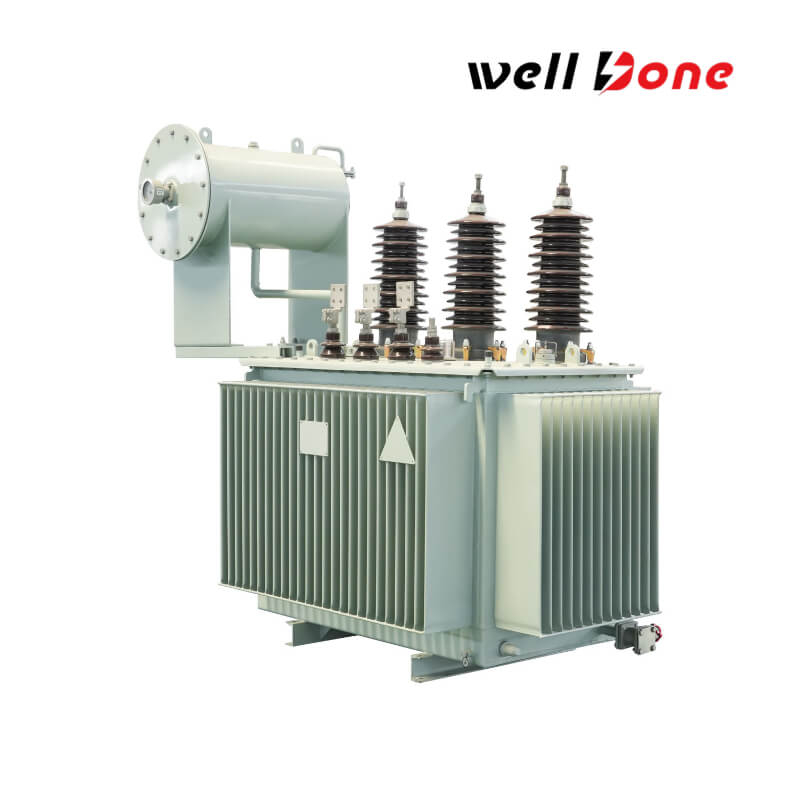

Материал Core (магнитная цепь)
: изготовлен из высокопроизводительности холодных кремниевых стальных листов (например, 30zh120 или более высокого уровня), точно уклаженные шахматными соединениями для снижения магнитного сопротивления и потерь вихревого тока.
Особенности: низкие потери без нагрузки (модель S13 уменьшает потери примерно на 30% по сравнению со старыми моделями) и ламинированной конструкции без шума.
Обмотка (Система электрической цепи)
Высоковольтная обмотка: сторона 35 кВ обычно принимает многослойную цилиндрическую или непрерывную структуру, используя медные (или алюминиевые) проводники, обернутые изоляционной бумагой для повышения возможностей короткого замыкания.
Низковольтная обмотка: сторона 0,4 кВ часто использует структуру обмотки фольги, чтобы минимизировать потери вихревого тока и повысить эффективность.
Изоляция: NOMEX Paper или DMD-изоляционный материал в сочетании с процессом пропитки вакуумного давления (VPI) для повышения теплового рейтинга (H-класс или F-класса).
Изоляционная система изоляции и охлаждения.
Изоляционное масло: использует нафтеническое минеральное масло или экологически чистое синтетическое эфирное масло, обеспечивающее высокую диэлектрическую прочность и устойчивость к окислению.
Структура охлаждения: оснащена радиаторами типа FIN или гофрированным масляным баком с использованием естественного конвекционного охлаждения (ONAN), что устраняет необходимость в дополнительных вентиляторах и сокращает требования к обслуживанию.
Танк и запечатанный
резервуар: полностью герметичный гофрированный стальной бак, который вмещает термическое расширение и сокращение масла, обеспечивая без обслуживания конструкции.
Оценка защиты: IP55 или выше, предлагая пылепроницаемые и водонепроницаемые возможности, подходящие для суровых наружных сред.
Защитные устройства
газообразной реле (реле Буххольца): контролирует внутренние разломы, обнаруживая накопление газа, запуск сигналов тревоги или механизмы отключения.
Клапан снятия давления: автоматически выпускает чрезмерное давление, чтобы предотвратить разрыв масла.
Внезапное реле давления: быстро реагирует на внутренние разломы дуги, отключив источник питания.
Нажмите на
изменение нагрузки для выключателя нагрузки (OLTC или NLTC): обеспечивает ± 5% или ± 2 × 2,5% регулировки напряжения, обычно расположенная на высоковольтной стороне, вручную, управляемой для размещения колебаний сетки.
Втулки и терминалы
Высоковольтные втулки: фарфоровые или композитные изолированные втулки (например, силиконовая резина), оцененные за 35 кВ, с на расстоянию на расстоянии, соответствующим стандартам МЭК.
Втулки с низким напряжением: втулки смола с дизайном вспышки против закуски.
