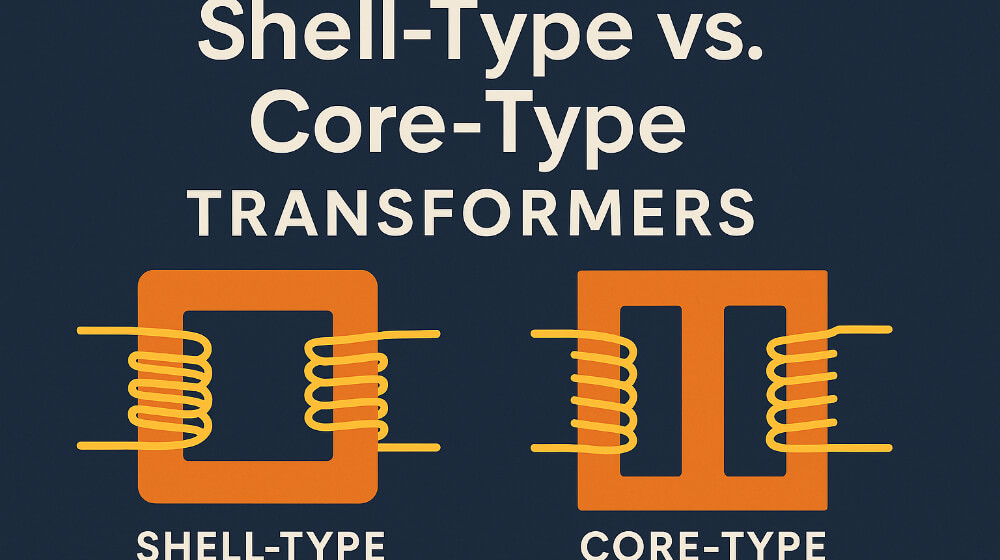

เชลล์-ประเภท เทียบกับ การเปรียบเทียบที่ครอบคลุมของหม้อแปลงชนิดคอร์

การแนะนำ

หม้อแปลงไฟฟ้าเป็นแกนหลักของระบบกำลังไฟฟ้า ช่วยให้สามารถแปลงแรงดันไฟฟ้าสำหรับการส่ง การจ่าย และอุปกรณ์เฉพาะทางได้อย่างมีประสิทธิภาพ การออกแบบโครงสร้างหลักสองแบบมีอิทธิพลเหนือ วิศวกรรมหม้อแปลงไฟฟ้า : แบบเปลือก และ แกน แบบ บทความนี้เจาะลึกถึงคุณลักษณะเฉพาะ ข้อดี และกรณีการใช้งานในอุดมคติ ซึ่งช่วยให้วิศวกรและผู้มีอำนาจตัดสินใจเลือกการออกแบบที่เหมาะสมที่สุดสำหรับการใช้งานของตน

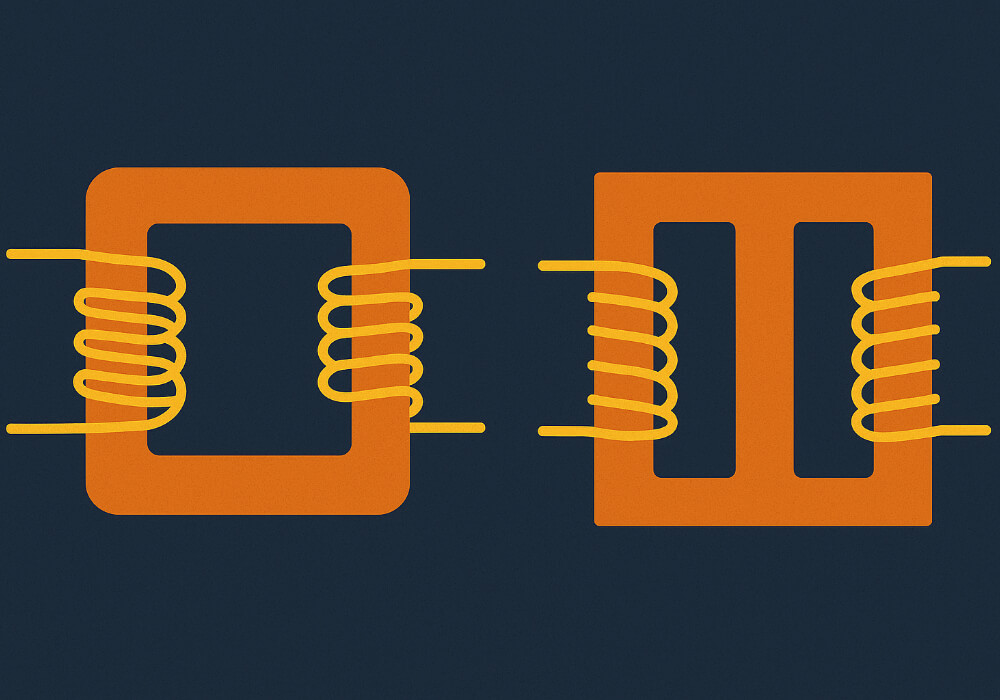

1. สถาปัตยกรรมโครงสร้างและเส้นทางฟลักซ์แม่เหล็ก

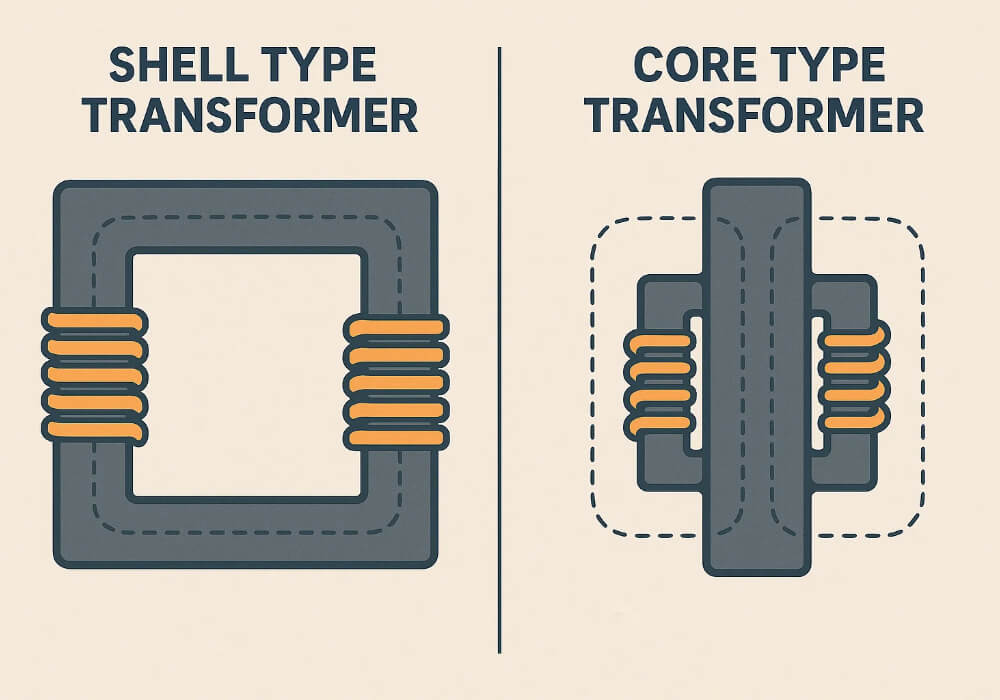

หม้อแปลงไฟฟ้าชนิดเชลล์

• โครงสร้างหลัก: แกนแม่เหล็กล้อมรอบขดลวดในลักษณะ 'C–C' หรือ '∏' โดยล้อมรอบขดลวดทั้งสองด้าน

• เส้นทางของฟลักซ์: ฟลักซ์แม่เหล็กจะวนซ้ำภายในแขนขาส่วนกลางและกลับผ่านแขนขาด้านนอก เพื่อลดการรั่วไหล

• รอยเท้า: ส่วนแกนที่มีขนาดกะทัดรัดทำให้มีการใช้แม่เหล็กสูงและลดมวลเหล็ก

หม้อแปลงชนิดคอร์

• การกำหนดค่าหลัก: สร้างขึ้นด้วยการเคลือบ EI แบบเรียงซ้อน โดยมีแขนขาด้านนอกสองข้างและแขนขาส่วนกลางอีกหนึ่งข้างที่ใช้วางขดลวด

• เส้นทางฟลักซ์: ฟลักซ์เดินทางลงไปที่แขนขาด้านนอกข้างหนึ่ง ผ่านแขนขาส่วนกลาง (มีขดลวด) และกลับมาทางแขนขาด้านนอกฝั่งตรงข้าม

• รอยเท้า: รูปแบบการเคลือบที่เรียบง่ายช่วยให้สามารถผลิตได้มาตรฐาน แต่มีปริมาณเหล็กมากขึ้นเล็กน้อย

2. การจัดเรียงและฉนวนที่คดเคี้ยว

ในหม้อแปลงชนิดเปลือก ขดลวดจะได้รับประโยชน์จากวัสดุแกนที่อยู่รอบๆ ซึ่งทั้งป้องกันและรองรับทางกายภาพในระหว่างสภาวะความผิดปกติ การออกแบบแบบแกนกลาง แม้ว่าจะเข้าถึงได้ง่ายกว่าสำหรับการติดตั้งและซ่อมแซมการพันขดลวด แต่ก็ต้องรวมระบบจับยึดที่แข็งแกร่งเพื่อตอบโต้แรงลัดวงจร

3. การจัดการระบายความร้อนและการทำความเย็น

หม้อแปลงไฟฟ้าชนิดเชลล์

• ความท้าทายในการทำความเย็น: ขดลวดถูกห่อหุ้มไว้ภายในด้วยการเคลือบแกน ซึ่งขัดขวางการกระจายความร้อนโดยตรง

• ฮอตสปอต: ความเสี่ยงที่เพิ่มขึ้น เว้นแต่ได้รับการออกแบบทางวิศวกรรมด้วยช่องน้ำมันหรืออากาศแบบพิเศษ

หม้อแปลงชนิดคอร์

• ข้อดีของการทำความเย็น: ขดลวดภายนอกช่วยให้น้ำมันหรืออากาศไหลเวียนสม่ำเสมอ ส่งผลให้อุณหภูมิเพิ่มขึ้นต่ำลง

• ความสามารถในการรับน้ำหนัก: โปรไฟล์การระบายความร้อนที่ดีขึ้นช่วยให้รับน้ำหนักได้มากขึ้นอย่างยั่งยืน

การออกแบบการระบายความร้อนที่เหมาะสมเป็นสิ่งสำคัญ: โมเดลแบบเปลือกมักจะมีหม้อน้ำแบบครีบหรือระบบบังคับอากาศ ในขณะที่ยูนิตแบบแกนจะใช้การไหลเวียนของน้ำมันตามธรรมชาติหรือแบบบังคับได้อย่างมีประสิทธิภาพมากกว่า

4. ความทนทานทางกลและเสียงรบกวน

หม้อแปลงชนิดเชลล์มีความเป็นเลิศในสภาพแวดล้อมที่อาจเกิดไฟฟ้าช็อตทางกลหรือกระแสไฟฟ้าขัดข้องสูง (เช่น ในเหมืองแร่ ทางทะเล) ยูนิตประเภทแกนกลาง แม้ว่าจะมีเสียงเชิงกล แต่ก็สามารถสร้างเสียงรบกวนได้มากกว่า และโดยทั่วไปจะต้องติดตั้งอุปกรณ์ลดแรงสั่นสะเทือน

5. ความซับซ้อนและต้นทุนการผลิต

• ประเภทเปลือก: การประกอบแกนที่ซับซ้อนและการห่อหุ้มด้วยขดลวดทำให้ต้นทุนการผลิตสูงขึ้นและมีเวลาในการผลิตนานขึ้น

• Core-Type: การเคลือบซ้อนกันที่ง่ายขึ้นและการติดตั้งคอยล์ช่วยให้เกิดการผลิตจำนวนมาก ซึ่งช่วยลดต้นทุนต่อหน่วย

การพิจารณาด้านต้นทุนมักจะเป็นแนวทางในการเลือก: ประเภทเชลล์สำหรับการใช้งานที่สำคัญและมีปริมาณน้อย; ประเภทแกนสำหรับมาตรฐาน หม้อแปลงไฟฟ้าระบบจำหน่าย ที่มีการประหยัดจากขนาด

6. การใช้งานทั่วไป

เชลล์-ประเภท

• อุปกรณ์เฉพาะทาง: แหล่งจ่ายไฟในห้องปฏิบัติการ หม้อแปลงไฟฟ้ากระแสสลับ และหน่วยความถี่สูง

• สภาพแวดล้อมที่เลวร้าย: ชานชาลานอกชายฝั่ง หัวรถจักร และโรงงานอุตสาหกรรมที่มีสภาวะสุดขั้ว

Core-ประเภท

• การจำหน่ายไฟฟ้า: สถานีไฟฟ้าย่อย เครือข่ายการกระจายสาธารณูปโภค และเครื่องป้อนอุตสาหกรรมขนาดใหญ่

• วัตถุประสงค์ทั่วไป: หม้อแปลงไฟฟ้าแบบกริดแช่น้ำมันและการติดตั้งภายในอาคารแบบแห้ง

การเลือกหม้อแปลงที่เหมาะสม

เมื่อตัดสินใจเลือกระหว่างการออกแบบแบบเปลือกและแบบแกน ให้ประเมิน:

1. โปรไฟล์ความจุและโหลด: โหลดต่อเนื่องสูงชอบประเภทแกน โหลดที่แปรผันหรือเกิดข้อผิดพลาดได้ง่ายอาจต้องใช้ความแข็งแรงแบบเปลือก

2. สภาพแวดล้อม: การสั่นสะเทือน ความชื้น หรือบรรยากาศที่มีฤทธิ์กัดกร่อนอาจส่งผลต่อความทนทานแบบเปลือก

3. ข้อกำหนดด้านความร้อน: ประเภทแกนให้การระบายความร้อนตามธรรมชาติที่เหนือกว่าสำหรับการติดตั้งขนาดใหญ่

4. งบประมาณและปริมาณการผลิต: ประเภทหลักชนะด้วยต้นทุนในการวิ่งจำนวนมาก ประเภทเชลล์แสดงให้เห็นถึงความพรีเมียมในช่องที่สำคัญ

บทสรุป

การทำความเข้าใจความแตกต่างทางโครงสร้างและการทำงานของหม้อแปลงไฟฟ้าแบบเปลือกและแบบแกนช่วยให้วิศวกรสามารถจัดตัวเลือกการออกแบบให้สอดคล้องกับความต้องการของโครงการได้ คุณสามารถระบุได้โดยการสร้างสมดุลระหว่างความยืดหยุ่นทางกล ประสิทธิภาพเชิงความร้อน และราคา หม้อแปลงไฟฟ้า ที่ให้ความน่าเชื่อถือและประสิทธิภาพสูงสุดในบทบาทที่ตั้งใจไว้
