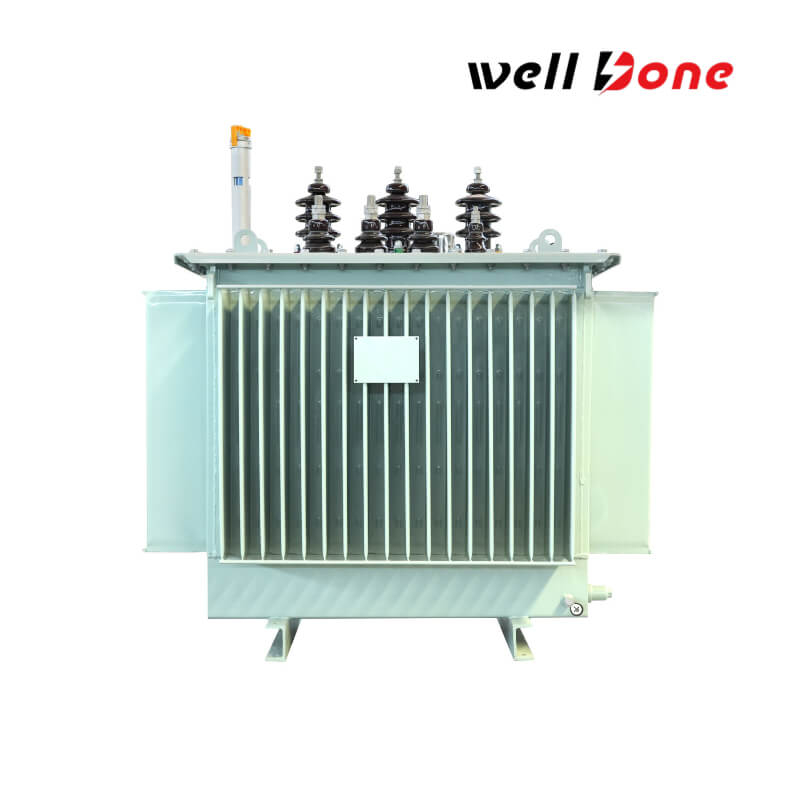

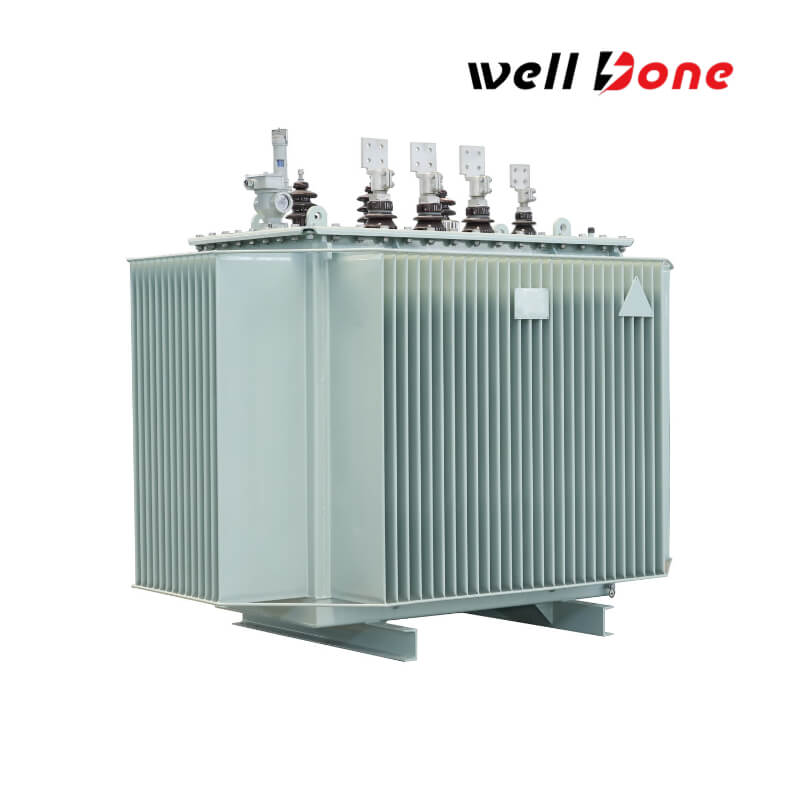

Матеріал серцевини (системи магнітних ланцюгів)
: Використовує холоднокатані листи кремнієвої сталі з високою проникністю (наприклад, Baosteel серії Q 0,23-0,30 мм), застосовуючи процес укладання внахлест із повністю косими з’єднаннями, що значно зменшує втрати холостого ходу (серія S13 досягає зменшення приблизно на 30% порівняно із серією S11).
Особливості:
Структура масляного бака: Містить повністю герметичний гофрований сталевий масляний бак, усуваючи потребу в масляному консерваторі. Ця конструкція компенсує розширення та звуження об’єму масла через зміни температури через гофровану структуру, забезпечуючи безобслуговувальну роботу з терміном служби понад 30 років.
Обмотки (система електричних ланцюгів)
Високовольтна обмотка: на стороні 11 кВ використовується багатошарова циліндрична структура, намотана мідними або алюмінієвими провідниками. Міжвиткова ізоляція забезпечується ізоляційним папером DMD, що підвищує механічну міцність і стійкість до короткого замикання.
Обмотка низької напруги: сторона 0,4 кВ має структуру обмотки з мідної фольги, що зменшує втрати на вихрові струми та покращує ефективність розсіювання тепла.
Процес ізоляції: використовується просочення під вакуумом (VPI) у поєднанні з ізоляційними матеріалами класу H, здатними витримувати температуру. до 180°C. Процес включає вакуумне впорскування масла для усунення внутрішніх повітряних бульбашок, забезпечуючи надійну ізоляцію.
Масляний бак і система охолодження
Конструкція масляного бака: містить повністю герметичний масляний бак із гофрованої сталевої пластини, який усуває потребу в консерваторі масла. Ця конструкція ізолює масло від кисню та вологи, підтримує клас захисту IP55 і підходить для суворих зовнішніх умов.
Спосіб охолодження: використовується охолодження зануренням у природне масло (ONAN), покладаючись на гофровані ребра для ефективного розсіювання тепла без необхідності додаткових вентиляторів.
Захисні пристрої
Клапан скидання тиску: автоматично скидає тиск, коли внутрішній тиск досягає ≥35 кПа, запобігання розриву масляного бака.
Газове реле (реле Бухгольца): контролює гази, що утворюються внаслідок внутрішніх несправностей, викликаючи сигнали тривоги або відключаючись (стандарт для потужностей 800 кВА і вище).
Контролер температури: оснащений датчиками PT100, підтримує дистанційний моніторинг температури масла. Моделі потужністю 800 кВА і вище стандартно оснащені сигнальним термометром.
Перемикач відводів.
Перемикач без навантаження (NLTC): забезпечує регулювання напруги ±5% або ±2×2,5% на стороні високої напруги, вимагаючи знеструмленої роботи, щоб адаптуватися до коливань напруги мережі.
Втулки та клемні з’єднувачі
Високовольтні втулки: виготовлені з порцеляни або силікону гумові композитні матеріали з відстанню шляху витоку ≥25 мм/кВ і конструкцією, що запобігає забрудненню.
Низьковольтні клеми: використовуйте луджені мідні шини з антиокислювальною обробкою, що підтримує з’єднання з високим струмом.
