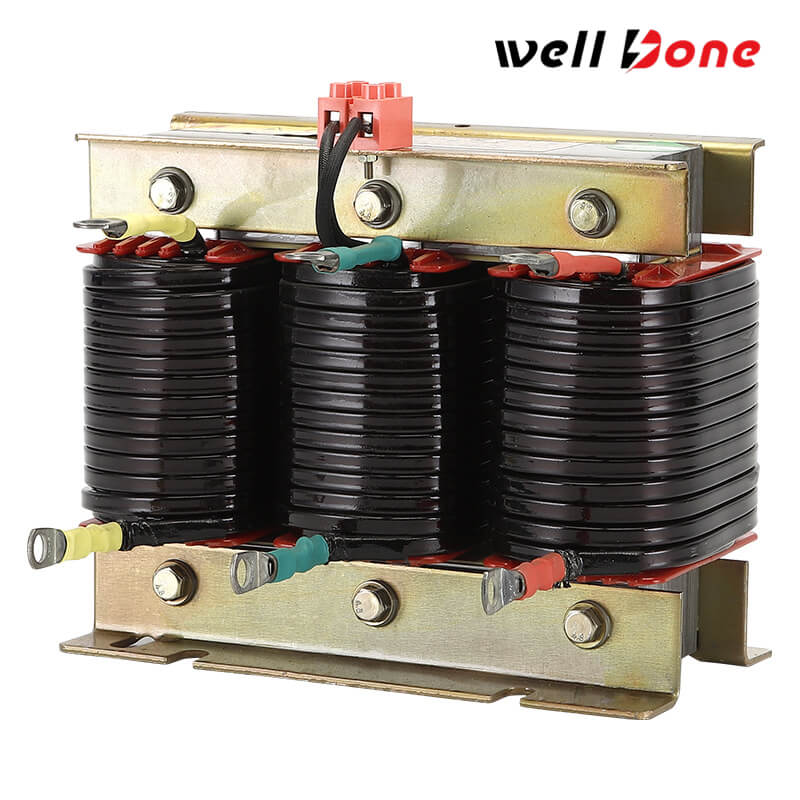

Лінійний реактор

Лінійний реактор є критично важливим компонентом для забезпечення точного пом’якшення гармонік і стабілізації напруги в енергосистемах високої та низької напруги. Розташовуючись послідовно між джерелом живлення та чутливим обладнанням, він ефективно регулює потік струму та захищає від стрибків напруги, гармонік та інших електричних перешкод. Завдяки своїй міцній і компактній конструкції лінійний реактор покращує якість електроенергії, забезпечуючи плавну та стабільну роботу в різноманітних промислових, комерційних і відновлюваних джерелах енергії. Це надійне рішення покращує ефективність системи, подовжує термін служби обладнання та допомагає підтримувати оптимальну продуктивність, що робить його важливим вибором для будь-яких налаштувань, які потребують узгодженого високоякісного керування живленням.

Кількість:
Наявність:





Запитуйте Додати в кошик

Компоненти продукту

Магнітний сердечник (структура із залізним сердечником або повітряним сердечником)
Тип залізного сердечника
Виготовлений із ламінованих листів кремнієвої сталі, зазвичай розроблений із повітряними проміжками для запобігання магнітному насиченню, що робить його придатним для застосувань із низькою частотою та сильним струмом.
Тип з повітряним сердечником
Не має залізного сердечника і покладається виключно на індуктивність обмоток.
Забезпечує чудову продуктивність на високих частотах, сильну стійкість до насичення та більший фізичний розмір порівняно з конструкціями із залізним сердечником.

обмотки (котушки)
Матеріал
Виготовляється з мідних або алюмінієвих провідників, розроблених у вигляді багатошарових щільно намотаних або сегментованих структур для забезпечення низьких втрат і високої пропускної здатності по струму.
Ізоляція
Обгорнута поліефірною плівкою, папером Nomex або просоченням епоксидною смолою для підвищення термостійкості (зазвичай клас ізоляції H).

Ізоляційна опорна структура
каркаса або опори
Виготовлена з армованого скловолокном пластику (FRP) або керамічних матеріалів, що закріплює обмотки та ізолює їх від магнітного сердечника (за наявності).
Прокладки міжшарової ізоляції
Запобігають міжвитковим коротким замиканням і зменшують втрати на високочастотні вихрові струми.

Система охолодження
Природне охолодження
Розсіювання тепла відбувається через конвекцію повітря, а поверхня має охолоджувальні ребра або вентиляційні отвори.
Примусове повітряне охолодження
Потужні моделі оснащені вентиляторами для підвищення ефективності розсіювання тепла.

Корпус і захист
Металевий або інженерний пластик
Ступінь захисту корпусу IP20–IP54, що забезпечує пило- та вологостійкість (для моделей поза приміщенням потрібен вищий захист).
Електромагнітний захисний шар
Деякі моделі містять внутрішню металеву сітку або магнітне захисне покриття для мінімізації електромагнітних перешкод (EMI).

З’єднувальні клеми
Мідні шини або болтові клеми, що дозволяють швидко встановити.
Високовольтні моделі можуть мати ізольовані втулки для додаткової безпеки.

Моніторинг і захист (додатково)
Датчики температури (наприклад, PT100) і контакти сигналізації про перевантаження для моніторингу стану в реальному часі.

Отримати цінову пропозицію

Ключові відмінності

Особливість	Вихідний реактор	Вхідний реактор
Розташування програми	Вихідний термінал інвертора/перетворювача	Вхід джерела живлення
Основна функція	Придушення dv/dt, захист двигуна, фільтрація EMI	Обмеження гармонік, імпульсні струми, покращення коефіцієнта потужності
Діапазон частот	Висока частота (кГц-МГц шум перемикання)	Від середньої до низької частоти (від 50 Гц до кількох кГц гармонік)
Дизайн намотування	Litz Wire, багатошарова сегментна обмотка	Стандартний багатожильний або плоский мідний дріт
Вимоги до екранування	Високий (має відповідати суворим стандартам електромагнітної сумісності)	Від середнього до низького (додаткове екранування)
Типові програми	Сервоприводи, керування двигунами електромобілів	Промислові інвертори, вхідна фільтрація ДБЖ

Застосування продукту

Економія доступніша

Зменшує гармоніки в системах керування двигуном для більш плавної роботи.

Промислові моторні приводи
Підвищує стабільність і ефективність обладнання, що працює від VFD.

Частотні системи приводу
Фільтрує електричні перехідні процеси для покращення інтеграції сонячної та вітрової енергії.

Установки відновлюваної енергії
Забезпечує чисте, стабільне живлення для чутливих систем ІТ і зв’язку.

Розподіл електроенергії центру обробки даних

Переваги продукту

Покращена фільтрація гармоній

Ефективно зменшує електричний шум для підтримки оптимальної якості електроенергії.

Підвищена надійність системи

Міцна конструкція та високоякісні компоненти забезпечують тривалу роботу без обслуговування.

Економія витрат на енергію

Мінімізує втрати та покращує загальну ефективність системи, зменшуючи експлуатаційні витрати.

Креслення конструкції реактора високої та низької напруги WellDone

FAQ

Який асортимент реакторів високої та низької напруги ви пропонуєте та яким стандартам вони відповідають?

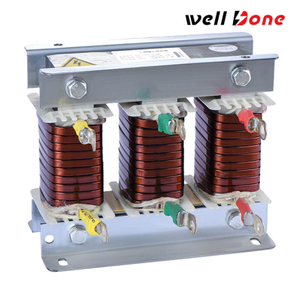

Ми пропонуємо великий асортимент рішень для високовольтних і низьковольтних реакторів, включаючи серійні реактори, реактори з повітряним сердечником, реактори з фільтром, лінійні реактори, вихідні реактори, серійні реактори високої напруги із сухим залізним сердечником і серійні реактори із сухим залізним сердечником низької напруги. Спираючись на майже два десятиліття досвіду в галузі, наша команда інженерів ретельно проектує кожен реактор відповідно до ключових міжнародних інструкцій, зокрема ANSI, IEEE, DOE, CSA, AS, AZS, GOST, IEC тощо. Багато наших продуктів також мають сертифікати UL, cUL і CSA, що гарантує їх відповідність суворим світовим стандартам безпеки та ефективності.
Як ви забезпечуєте якість і надійність своїх реакторів високої та низької напруги?

Наші реактори виробляються відповідно до всеосяжної системи забезпечення якості, яка ретельн�� перевіряє кожен етап — від вибору матеріалів преміум-класу до вичерпного кінцевого тестування. На кожен реактор надається мінімум 24-місячна гарантія, що відображає нашу непохитну відданість безпеці, стабільності та довгостроковій продуктивності. Цей ретельний процес контролю якості зміцнив нашу репутацію серед міжнародних клієнтів і провідних гравців галузі.
Які ваші терміни виробництва, можливості налаштування та охоплення світового ринку?

Для наших стандартних моделей реакторів виробництво зазвичай займає від 10 до 25 днів. Крім того, ми надаємо гнучкі послуги OEM/ODM для створення індивідуальних рішень, які точно відповідають вимогам проекту. Наші стратегії пакування адаптуються до індивідуальних потреб клієнтів, забезпечуючи безпечну та ефективну доставку. Завдяки розгалуженій глобальній мережі наші реактори успішно експортуються на ринки Північної Америки, Європи, Південної Америки, Австралії, Азії та Африки. Щоб отримати детальнішу інформацію чи персоналізовану підтримку, зв’яжіться електронною поштою або через WhatsApp.
