Оптимізація ізоляції трансформатора: матеріали, механізми та технічне обслуговування

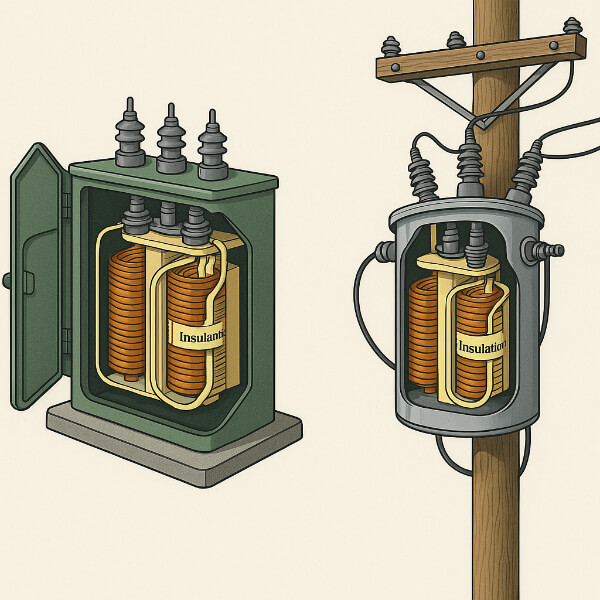

Ізоляція трансформатора є основою безпечного та ефективного розподілу електроенергії. Незалежно від того, чи знаходяться вони в підземних сховищах, чи підняті на стовпах електромереж, трансформатори залежать від ретельно підібраного ізоляційного середовища, щоб запобігти електричним несправностям, контролювати тепло та витримувати механічні навантаження. У цій статті розглядається вибір і ефективність ізоляційних матеріалів, досліджуються навантаження, з якими вони стикаються, окреслюються типові шляхи деградації та пропонуються вказівки щодо продовження терміну служби ізоляції — усе це адаптовано як для монтажних накладок, так і трансформаторів, встановлених на стовпі . використання

1. Основні функції ізоляції трансформатора

1.1 Електричний бар'єр

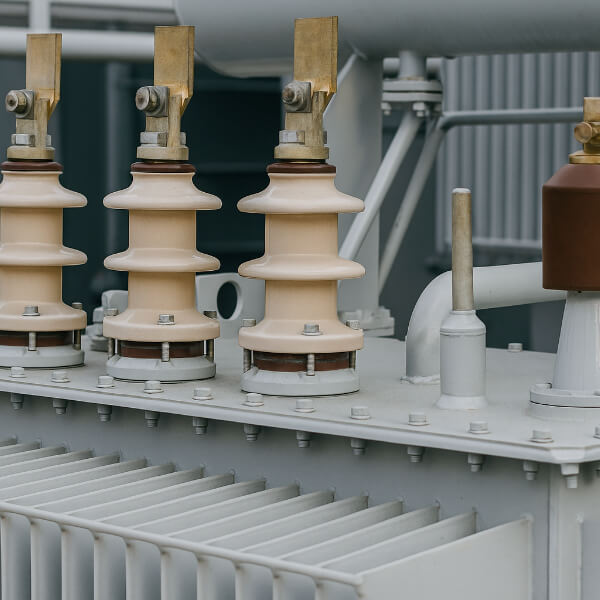

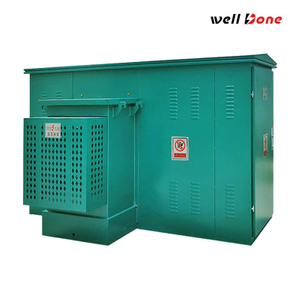

Ізоляція створює захисну завісу між струмопровідними компонентами. в Трансформатори з монтажними накладками , де напруга часто перевищує 15 кВ, міцні діелектричні бар’єри захищають від короткого замикання між фазами та між обмотками та сердечниками. У блоках, встановлених на стовпах, компактні обмотки покладаються на комбінації рідкого паперу, щоб підтримувати зазор навіть за екстремальних погодних умов або короткочасних стрибків.

1.2 Теплопередача

Мідні обмотки та залізні сердечники виділяють тепло під навантаженням. Ізоляційні рідини, такі як мінеральні масла або екологічно чисті складні ефіри, поглинають це тепло і передають його радіаторам або навколишньому середовищу. Тверді матеріали, такі як целюлозний папір і полімерні плівки, доповнюють охолодження рідини, забезпечуючи теплові шляхи від гарячих точок, гарантуючи, що температурні показники (клас F, H) не перевищуються.

1.3 Структурна підтримка

Події короткого замикання створюють інтенсивні електродинамічні сили. Прокладки з пресс-карти, листи Nomex® та епоксидні бар’єри допомагають зберегти геометрію котушки та запобігають руху намотування. У підвісних установках ізоляція також повинна протистояти вібрації від вітру або коливання стовпа без тріщин або розшарування.

2. Стресори, що впливають на цілісність ізоляції

2.1 Електричні напруги

• Постійна напруга: тривалий вплив номінальної робочої напруги послаблює діелектричну міцність протягом багатьох років.

• Імпульсні перенапруги: Удари блискавки та операції перемикання викликають імпульси з крутим фронтом (1,2/50 мкс), складні межі стійкості до імпульсів.

2.2 Термічні напруги

• Нагрівання, пов’язане з навантаженням: втрати I⊃2;R і гістерезис сердечника підвищують температуру. Без належного потоку масла або провідності паперу локальні гарячі точки прискорюють старіння.

• Екстремальні умови навколишнього середовища: Трансформатори, які монтуються на зовнішніх майданчиках і опорах, піддаються значним коливанням температури (від –40 °C до +65 °C), тому потрібні матеріали, які залишаються стабільними в цьому діапазоні.

2.3 Механічні напруги

• Сили в умовах несправності: електродинамічний поштовх під час розломів стискає і зрізає ізоляційні шари.

• Втома від вібрації: тривала вібрація в повітряних лініях або під час транспортування може стирати тверду ізоляцію, що призводить до оголення провідників.

3. Загальні шляхи руйнування ізоляції

3.1 Термічне старіння

Тривалий вплив тепла змінює молекулярну структуру целюлози та молекул складного ефіру, утворюючи кислоти та осад. З часом папір втрачає гнучкість, а в’язкість масла збільшується, що перешкоджає ефективності охолодження.

3.2 Електрична ерозія

Мікроскопічні порожнечі всередині твердої ізоляції або на поверхні розділу масляний папір можуть викликати часткові розряди. Повторювані мікродуги руйнують матеріал, поки не відбудеться пробій діелектрика.

3.3 Попадання вологи

Молекули води, притягнуті гігроскопічним папером, знижують загальну діелектричну міцність. В установках, встановлених на стовпах, пошкодження ущільнень або сапунів можуть призвести до проникнення вологи, посилюючи теплові та електричні навантаження.

3.4 Механічні пошкодження

Великі механічні навантаження під час несправностей або безперервної вібрації можуть зламати прес-картон, полімерні плівки або відшаровувати епоксидні виливки, створюючи шляхи для електричних несправностей.

4. Вибір матеріалів і найкращі практики

1. Вибір рідини:

• Мінеральні масла відрізняються ціною та доступністю, мають хороші діелектричні та охолоджувальні властивості.

• Природні/синтетичні складні ефіри мають вищі температури спалаху та здатність до біологічного розкладання, що підходить для екологічно чутливих місць.

2. Тверді ізолятори:

• Целюлозний папір залишається галузевим стандартом, поєднуючи міцність і гнучкість.

• Полімерні плівки (наприклад, Nomex®, поліімід) забезпечують чудові теплові характеристики для застосування при високих температурах.

3. Композитні конструкції:
   поєднання рідин із твердими прокладками та бар’єрами з литої смоли оптимізує продуктивність: рідина забезпечує циркуляцію тепла, тоді як тверді речовини зберігають точні зазори та механічну жорсткість.

4. Моніторинг стану:

• Аналіз розчинених газів (DGA) виявляє початкові електричні несправності.

• Тестування вологи (наприклад, титрування за Карлом Фішером) оцінює вміст води в олії та папері.

• Тепловізор виявляє нерівномірне нагрівання або забиті радіатори.

5. Збільшення терміну служби ізоляції

• Регулярне технічне обслуговування: планова фільтрація масла, дегазація та заміна пошкодженого паперу запобігають прискореному старінню.

• Контроль навколишнього середовища: належне ущільнення та використання силікагелевих сапунів мінімізує проникнення вологи.

• Управління навантаженням: уникнення безперервних перевантажень зменшує температурний стрес і продовжує термін служби діелектрика.

Надійність і термін служби трансформатора нерозривно пов'язані з його системою ізоляції. Розуміючи взаємодію електричних, термічних і механічних навантажень, вибираючи відповідні комбінації рідини й твердого тіла та впроваджуючи проактивний моніторинг, оператори можуть значно зменшити ризик відмови як у трансформаторах, які монтуються на опорах, так і в трансформаторах. Для раціоналізованої пропозиції високоякісних ізоляційних труб і листів, паперових виробів і вдосконалених полімерних плівок, Fenhar Insulation Materials надає індивідуальні рішення, які відповідають суворим стандартам якості та екологічності.
